Konfiguracyjna lista kontrolna — promieniowy zawór
natryskowy
Wejściowe powietrze o ciśnieniu rzędu 4,8bar (70psi) działa na tłok (1), który wycofuje igłę (2) z gniazda dyszowego
(3), umożliwiając przepływ płynu z dyszy (4). Jednocześnie, z poziomu sterownika ValveMate 7160RA załączane
jest powietrze w dyszy, które następnie przepływa z przewodu powietrznego wirnika (5) przez dyszę cieczową pod
kątem 70 stopni.
Wspomniane powietrze w dyszy powoduje spadek ciśnienia wokół niej, powodując rozpylenie płynu na niewielkie
kropelki, a następnie wyprowadzenie go w kierunku strumienia powietrza w dyszy. Wirnik, obracający się w
prędkości około 2500 obr/min, zadaje ruch obrotowy promieniowego strumienia cieczy, pozwalając na równe
pokrycie obwodu wewnętrznego cylindra.
Po odcięciu powietrza roboczego z poziomu sterownika 7160RA, sprężyna tłoku przemieszcza igłę do gniazda
dyszowego, odcinając przepływ cieczy. Regulowane opóźnienie przełączenia powietrza w dyszy zapewnia, iż po
zamknięciu zaworu cała ciecz zostaje rozpylona, eliminując niepożądane rozbryzgi.
Stan zamknięty
Stan otwarty
2
3
1
4
5
Sterownik systemu promieniowego ValveMate 7160RA
26 www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Opis czynności

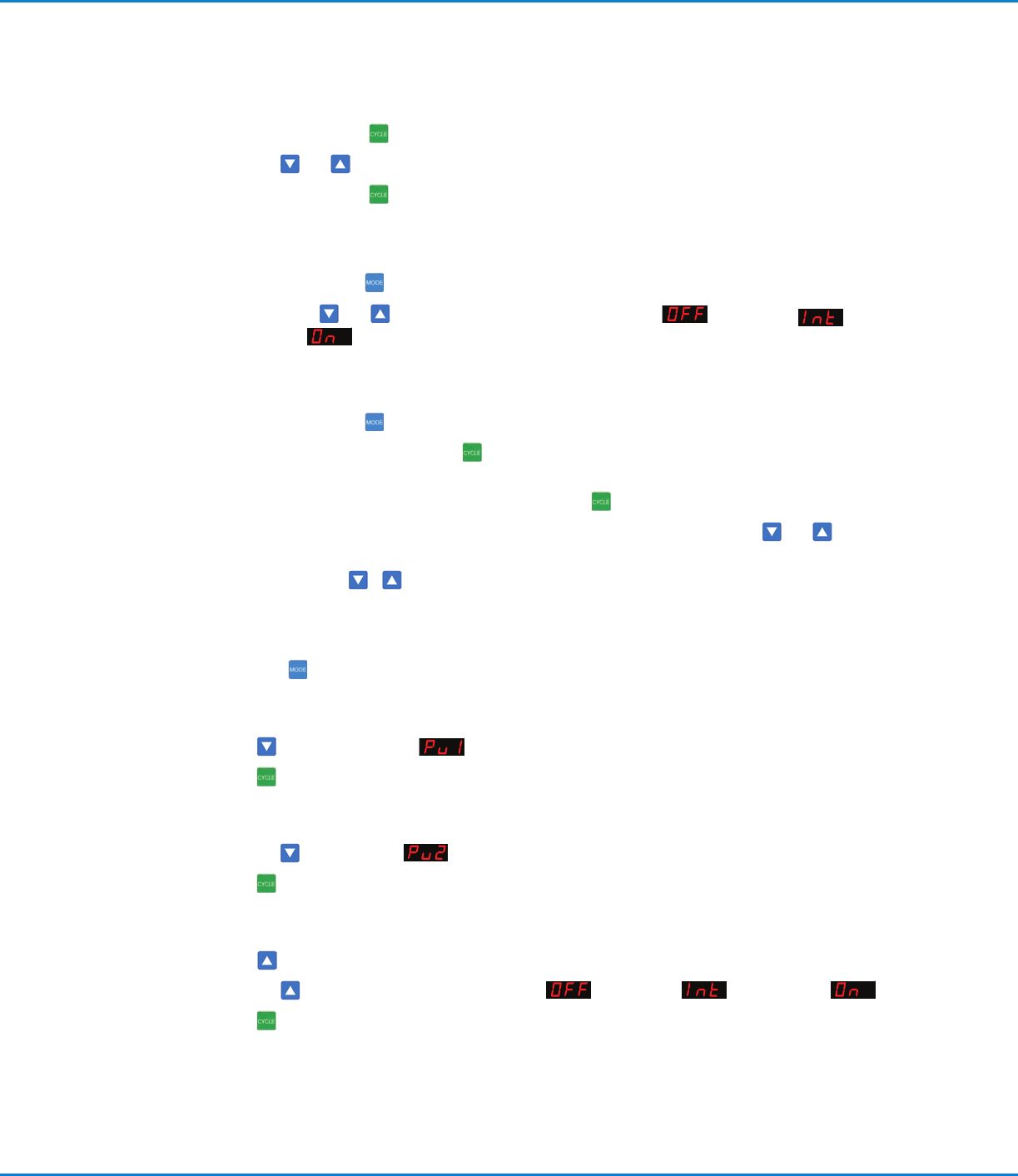

Sposób dokonywania regulacji bieżących czasu (OTF) w trybie RUN
Krok 1 Wcisnąć przycisk CYCLE w celu włączenia funkcji OTF; wyświetlacz zamiga.
Krok 2 Przyciskami
lub ustawić czas aktywacji zaworu.
Krok 3 Wcisnąć przycisk CYCLE
w celu wyłączenia OTF; wyświetlacz przestanie migać.
Ustawianie trybu sterowania silnikiem
Krok 1 Wcisnąć przycisk MODE i przewinąć do MOTOR.
Krok 2 Wcisnąć przyciski
lub w celu przejścia pomiędzy opcjami: wył , przerywane , i
włączone ciągle
.
Stosowanie trybu nauczania
Krok 1 Wcisnąć przycisk MODE i przewinąć do TEACH.
Krok 2 Wcisnąć i przytrzymać przycisk CYCLE
lub wcisnąć pedał nożny w trybie TEACH. Wyświetlacz LED
zacznie “migać” przed rozpoczęciem funkcji nauczania.
Krok 3 Zwiększyć czas wciskając i przytrzymując przycisk CYCLE
lub wcisnąć i przytrzymać pedał nożny.
Krok 4 W celu precyzyjnego dostosowania zaprogramowanego czasu impulsu, przyciskami
lub
zmniejszyć / zwiększyć czas.
Krok 5 Wcisnąć jednocześnie
i w celu wyzerowania wskazania, i rozpocząć ponownie proces uczenia.
Oczyszczanie powietrzem dyszy lub bez niego
Wcisnąć przycisk MODE i przewinąć do PURGE.
W celu oczyszczenia bez powietrza dyszy:
Krok 1 Wcisnąć w celu wyświetlenia .
Krok 2 Wcisnąć
lub wcisnąć pedał nożny w celu oczyszczenia.
W celu oczyszczenia powietrzem dyszy:
Krok 1 Przyciskami przełączyć do w celu załączenia funkcji oczyszczania.
Krok 2 Wcisnąć
lub wcisnąć pedał nożny w celu oczyszczenia.
Oczyszczanie z załączeniem silnika pneumatycznego, lub bez załączania:
Krok 1 Wcisnąć w celu podglądu aktualnego stanu, i włączyć sterowanie silnikiem.
Krok 2 Przyciskami
wybrać pożądany stan silnika, WYŁ , Przerywany , lub ciągle WŁ .
Krok 3 Wcisnąć
lub wcisnąć pedał nożny w celu oczyszczenia.
Sterownik systemu promieniowego ValveMate 7160RA
27www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

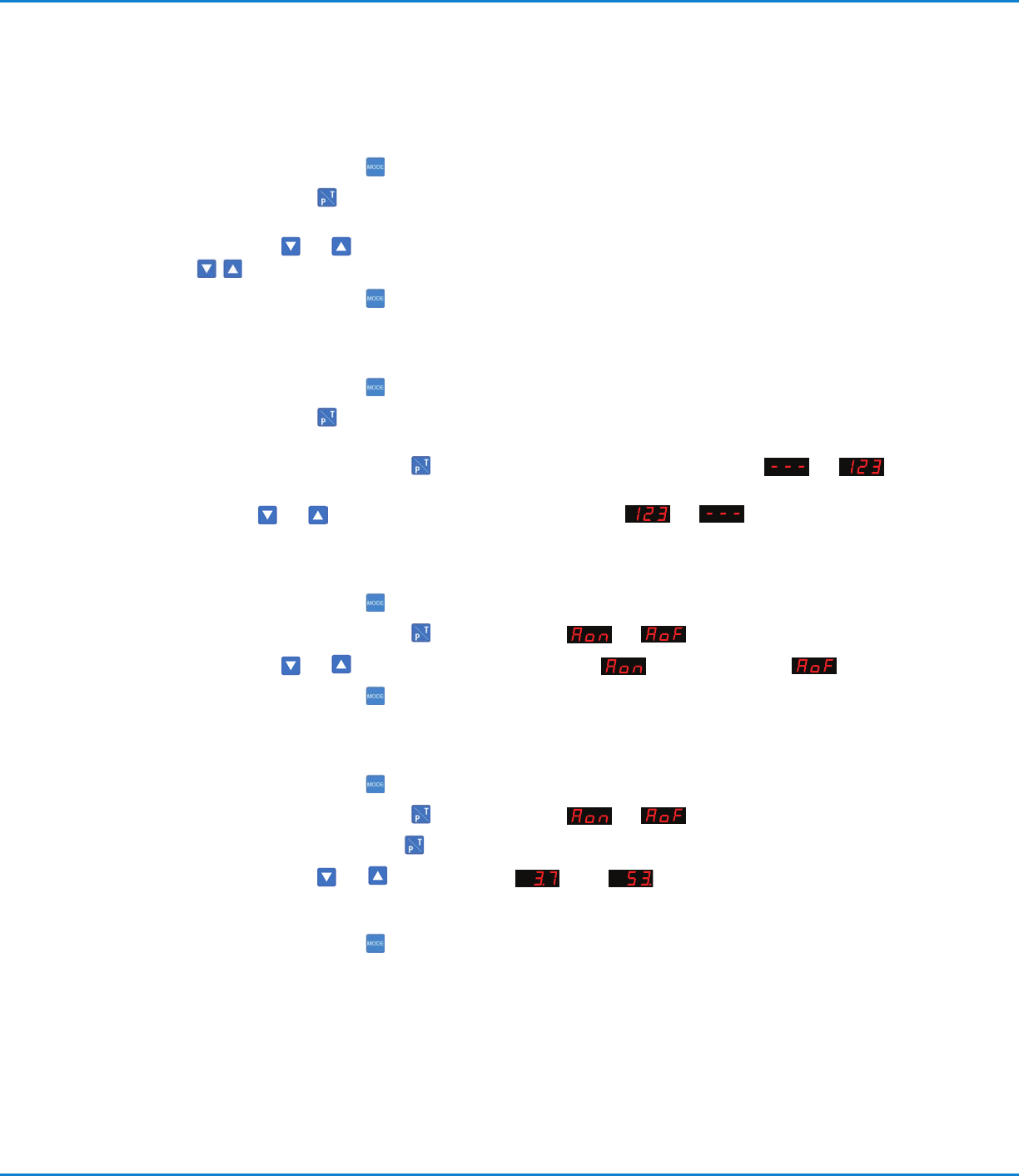

Regulacja opóźnienia powietrza dyszy / opóźnienia silnika
Fabryczna nastawa tej funkcji wynosi 0.250 sekundy. Pełen możliwy zakres opóźnienia powietrza z dyszy wynosi od
0.000 do 9.99 sekund. W celu zmiany opóźnienia powietrza dyszy:
Krok 1 Wcisnąć przycisk MODE
i przewinąć do SETUP.
Krok 2 Wcisnąć przycisk
i przytrzymać na 3 sekundy. Wartość czasu opóźnienia powietrza zacznie migać, w
celu rozróżnienia pomiędzy czasem załączenia.
Krok 3 Przyciskami
lub zmniejszyć / zwiększyć opóźnienie powietrza dyszy. Wcisnąć jednocześnie
w celu wyzerowania czasu.
Krok 4 Wcisnąć przycisk MODE
w celu wyjścia.
Włączanie / wyłączanie funkcji stałej / pominięcia timera
Krok 1 Wcisnąć przycisk MODE i przewinąć do SETUP.
Krok 2 Wcisnąć przycisk
i przytrzymać na 3 sekundy. Wartość czasu opóźnienia powietrza zacznie migać, w
celu rozróżnienia pomiędzy czasem załączenia.
Krok 3 Wcisnąć i przytrzymać przycisk
w celu wyświetlenia ustawienia czasu załączenia lub
UWAGA: Ekran zacznie wolno migać.
Krok 4 Wcisnąć
lub w celu przełączania między pracą czasową lub stałą.
Włączanie / wyłączanie funkcji alarmu niskiego ciśnienia powietrza
Krok 1 Wcisnąć przycisk MODE i przewinąć do MOTOR.
Krok 2 Wcisnąć i przytrzymać przycisk
w celu przywołania lub .
Krok 3 Przyciskami
lub przełączyć pomiędzy Alarm On (Wł.) lub Alarm OFF (Wył.) .
Krok 4 Wcisnąć przycisk MODE
w celu wyjścia.
Wybór jednostki ciśnienia pomiędzy BAR lub PSI
Krok 1 Wcisnąć przycisk MODE i przewinąć do MOTOR.
Krok 2 Wcisnąć i przytrzymać przycisk
w celu przywołania lub .
Krok 3 Wcisnąć jednokrotnie przycisk
.
Krok 4 Wcisnąć przycisk
lub w celu ustawienia BAR / PSI.
Format PSI: 0. do 101.
Format BAR: 0,0 do 7,0
Krok 5 Wcisnąć przycisk MODE
w celu wyjścia.
