Sterownik systemu promieniowego ValveMate 7160RA
15www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

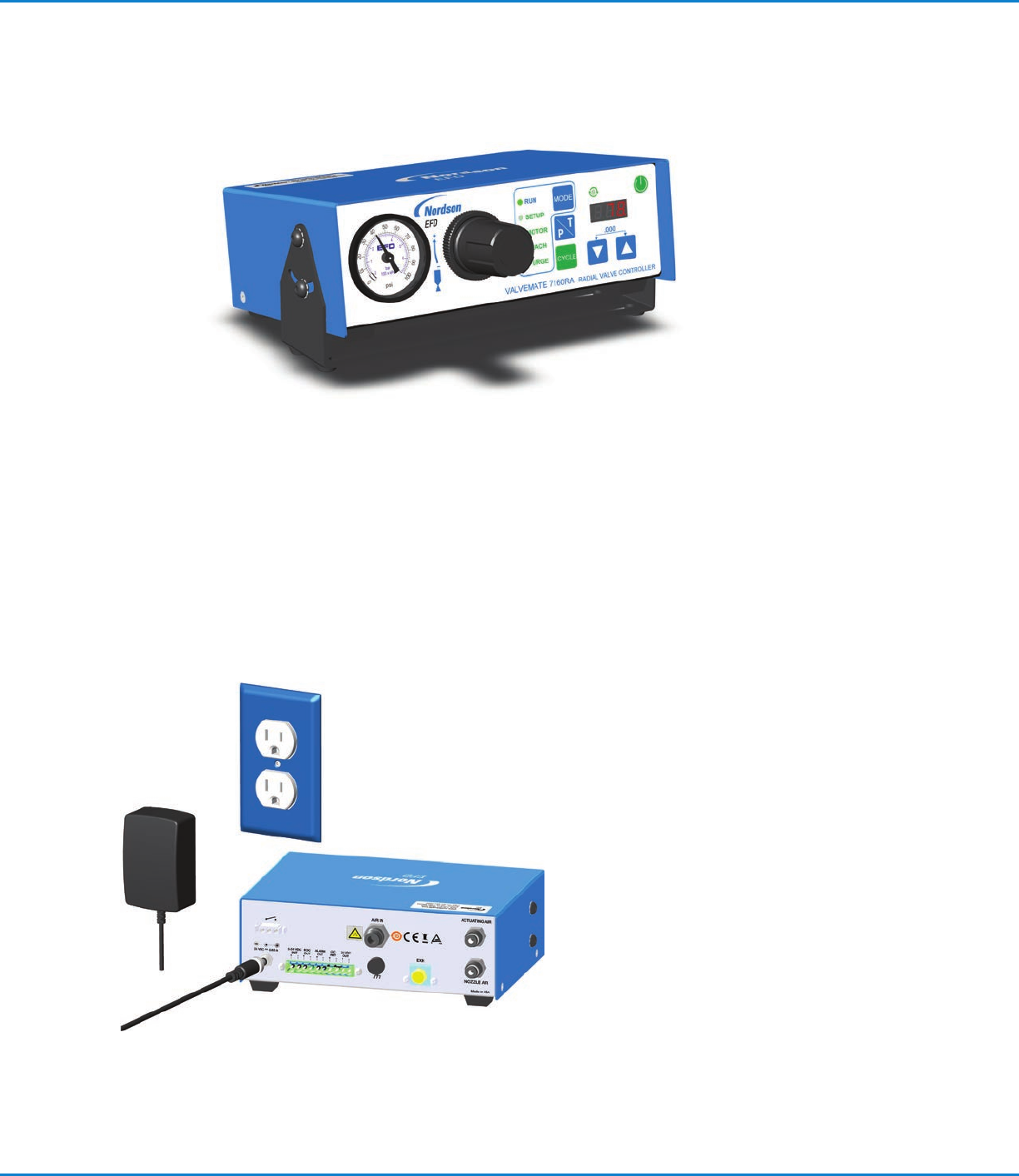

Montaż ValveMate 7160RA
Sterownik ValveMate 7160RA może być montowany nad, lub pod powierzchnią montażową przy użyciu śrub.
W celu montażu sterownika nad lub pod szafką należy użyć uniwersalnego uchwytu montażowego (w zestawie).
Uchwyt pozwala na obrót względem położenia poziomego w zakresie 30 stopni. W przypadku montażu pod ławą
roboczą należy zabezpieczyć produkt śrubami lub nakrętkami o obciążalności przynajmniej 6 kg.
Zasilacz zewnętrzny
W zestawie z każdym sterownikiem ValveMate 7160RA załączony jest uniwersalny zasilacz 24 VDC ze złączką z
blokadą. Zasilacz należy podłączyć do gniazdka z odpowiednim napięciem.
Sterownik systemu promieniowego ValveMate 7160RA
16 www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

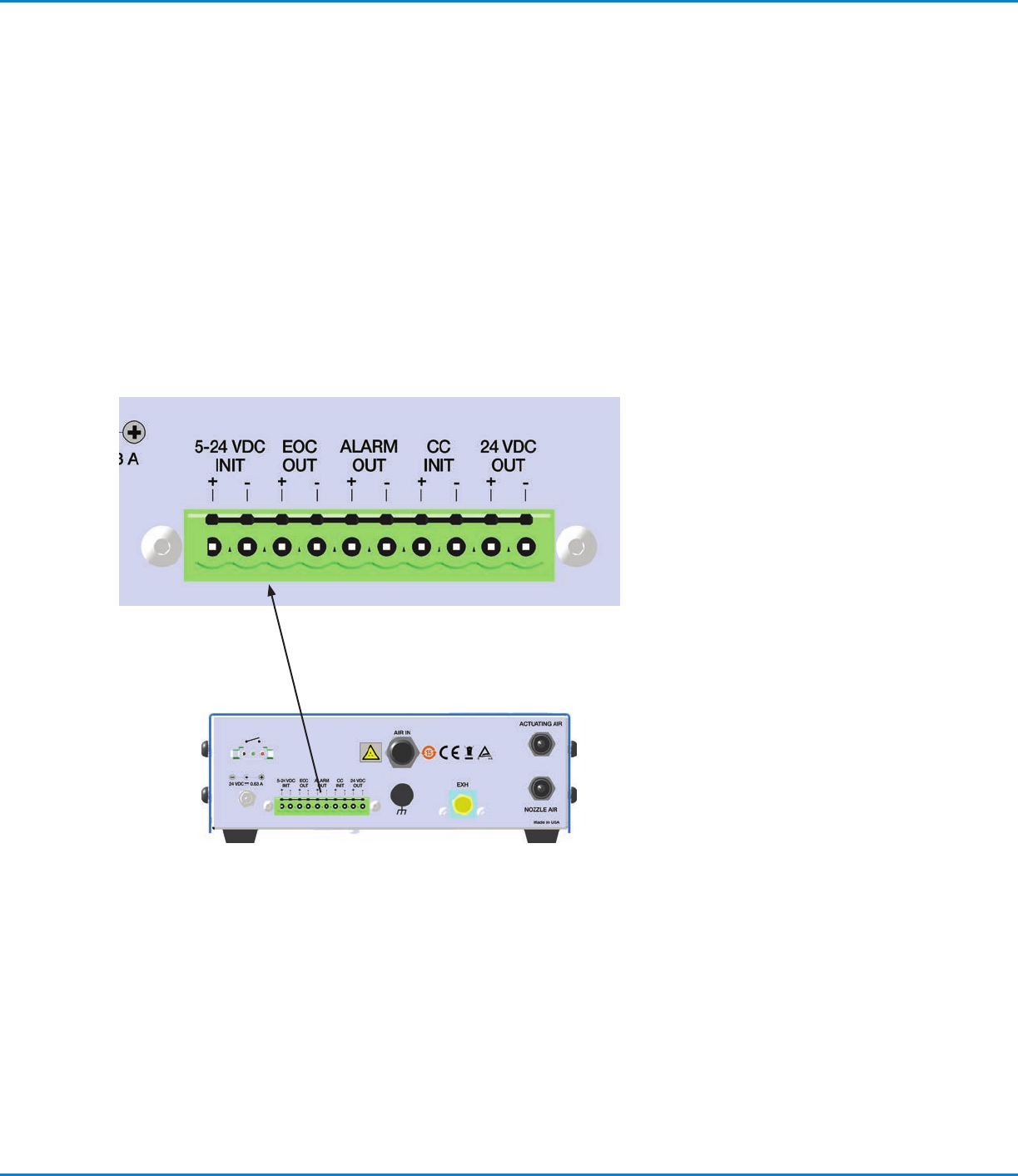

Złącze wejściowe / wyjściowe
10-stykowy blok zaciskowy obejmuje wejście 5–24 VDC INIT i wejścia załączenia stykowego (CC INIT). Dostępne
wyjścia to: wyjście alarmowe, sygnał końca cyklu oraz zasilanie pomocnicze 24 VDC.
• 5–24 VDC INIT: Wejście załączania dozowania, aktywowane napięciem wejściowym 5–24 VDC
• EOC OUT: Sygnał końca cyklu
• ALARM OUT: Obwód zamykający się przy wystąpieniu stanu alarmowego
• CC INIT: Wejście załączenia dozowania, aktywowane poprzez zwarcie styku
• 24 VDC OUT: Napięcie sterujące pracą silnika pneumatycznego
UWAGA: ALARM OUT i EOC (koniec cyklu) są aktywne wyłącznie w trybie RUN.
Sterownik systemu promieniowego ValveMate 7160RA
17www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Połączenia załączające
Sterownik 7160RA może być załączony na trzech wejściach:
• 5–24 VDC INIT: Podanie napięcia 5–24 VDC na zaciski 5–24 VDC INIT, styki 1+2
• CC INIT: Podanie styków mechanicznych na zaciskach CC INIT, styki 7+8
• Pedał nożny: Poprzez zastosowanie opcjonalnego pedału nożnego EFD (nr kat. 7014865)
Odnieść się do punktu “Schematy połączeń we / wy” na stronie18.
Połączenie Alarm OUT
Sterownik ValveMate 7160RA posiada obwód wyjścia alarmowego. Obwód Alarm OUT zamyka się przy wystąpieniu
stanu alarmowego. Obwód Alarm OUT jest normalnie rozwartym przełącznikiem elektronicznym, który posiada
możliwość przełączenia zewnętrznego obwodu 5–24 VDC na zewnętrzne urządzenie sygnalizujące lub wejście PLC.
Jego maksymalne obciążenie wynosi 100 mA, 5–24 VDC.
Połączenie Alarm IN
Sterownik ValveMate 7160RA posiada możliwość zmiany zastosowania wejścia załączającego CC INIT w celu
użycia jako zewnętrzny sygnał alarmu. Włączenie tej funkcji opisano w punkcie “Włączanie / Wyłączanie We / Wy
CC INIT jako zewnętrznego wejścia alarmowego” na stronie28. Po ustawieniu jako wejście alarmowe, CC INIT na
stykach 7 i 8 jest podłączane do wyłącznika normalnie zwartego, takiego jak wyłącznik pływakowy niskiego poziomu
w zbiorniku. Po ustawieniu CC INIT jako wejście alarmowe, połączenia na stykach 7 i 8 muszą być zwarte w celu
załączenia cyklu pracy zaworu.
Połączenie sygnału końca cyklu (EOC OUT)
Sterownik ValveMate 7160RA posiada obwód EOC służący do potwierdzania załączenia cyklu. Obwód EOC OUT
jest normalnie zamkniętym wyłącznikiem elektronicznym, który posiada możliwość przełączenia zewnętrznego
obwodu 5–24 VDC na zewnętrzne urządzenie sygnalizujące lub wejście PLC. Jego maksymalne obciążenie wynosi
100 mA, 5–24 VDC.
Sygnalizacja EOC OUT działa wyłącznie, gdy sterownik ValveMate 7160RA pracuje w trybie RUN. EOC OUT jest
w trybie RUN normalnie zwarty przy cyklu wzbudzenia zaworu nieaktywnym. Przełącznik EOC OUT otwiera się po
załączeniu cyklu zaworu, i zamyka po zakończeniu cyklu zaworu. Sygnał EOC OUT odzwierciedla wyłącznie czas
załączenia zaworu i nie ma na niego wpływu ustawienie opóźnienia powietrza dyszy.
24 Wyjście VDC
Napięcie sterowania silnikiem pneumatycznym. Dwie żyły z kabla solenoidu zespołu filtr-regulator-smarownik
systemu 7160RA łączą się do styków 9 i 10 złącza we / wy sterownika 7160RA.
