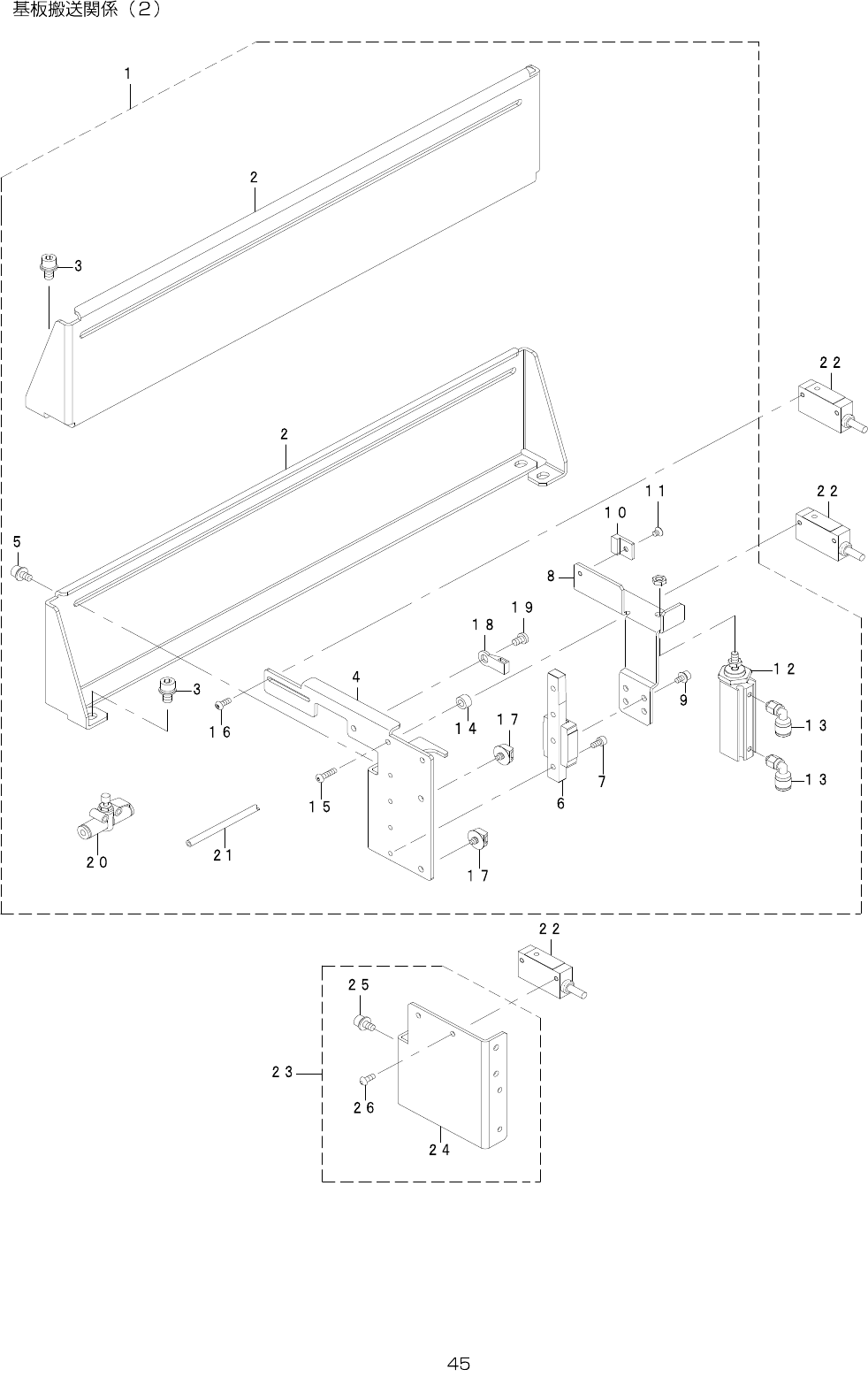

23.PWBCONVEYORCOMPONENTS(2)
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 402-56408 STOPPER_ASM 1
2 401-12572 STOPPER_BASE_L (2)
3 SL-6051092-TN SCREWM5L=10 (8)
4 401-51788 RAIL_BRACKET (1)
5 SL-6040892-TN SCREWM4L=8 (2)
6 400-46973 LINEAR_WAY-S (1)
7 SM-6030602-TN SCREWM3X6 (4)
8 402-55493 STOPPER_BRACKET (1)
9 SL-6030692-TN SCREWM3L=6 (4)
10 E2233-725-000 STOPPERCHIP (1)
11 SM-1030401-SE SCREWM3L=4 (1)
12 401-07802 CYLINDER (1)
13 PJ-3040403-01 UNIONELBOWJOINT (2)
14 400-45975 GUIDESPACER (2)
15 SM-3031252-TN SCREWM3L=12 (2)
16 SM-3030852-TN SCREWM3L=8 (2)
17 HX-0070600-0A MOUNTBASE (2)
18 HX-0034400-00 FIXEDBASE (1)
19 SM-4040601-SC SCREWM4X0.7L=6 (1)
20 PC-0124010-00 SPEEDCONTROLLER (2)
21 BT-0400251-EA URETHANETUBEBLUE4X2.5 (3)
22 402-53220 WAITSTOPCOUTSENSASM 3
23 402-56409 WAIT_SENSOR_ASM 1
24 402-55494 WAIT_SENSOR_BR_L (1)
25 SL-6040892-TN SCREWM4L=8 (2)
26 SM-3030852-TN SCREWM3L=8 (2)
- -
