FTF12mm～72mm 使用说明书 Rev02 6)将载体带通向送料器主体的带槽中，并拉到上盖之下。 图 1-2-2-4 7)将外层带通向上盖的剥离用狭缝中。 外层带 剥离用狭缝 图 1-2-2-5 ① 将带安装到链轮上 ③ 锁上挂钩 ② 关闭上盖 8)将载体带的孔套在链轮上，关闭上盖。 9)向锁定方向按压上盖挂钩，将挂钩锁上。 ※ 确认挂钩已锁上 。 图 1-2-2-6 5
FTF12mm～72mm 使用说明书 Rev02
1-2-2. 带的安装方法
＜步骤＞
卷盘挂钩
卷带轴制动器

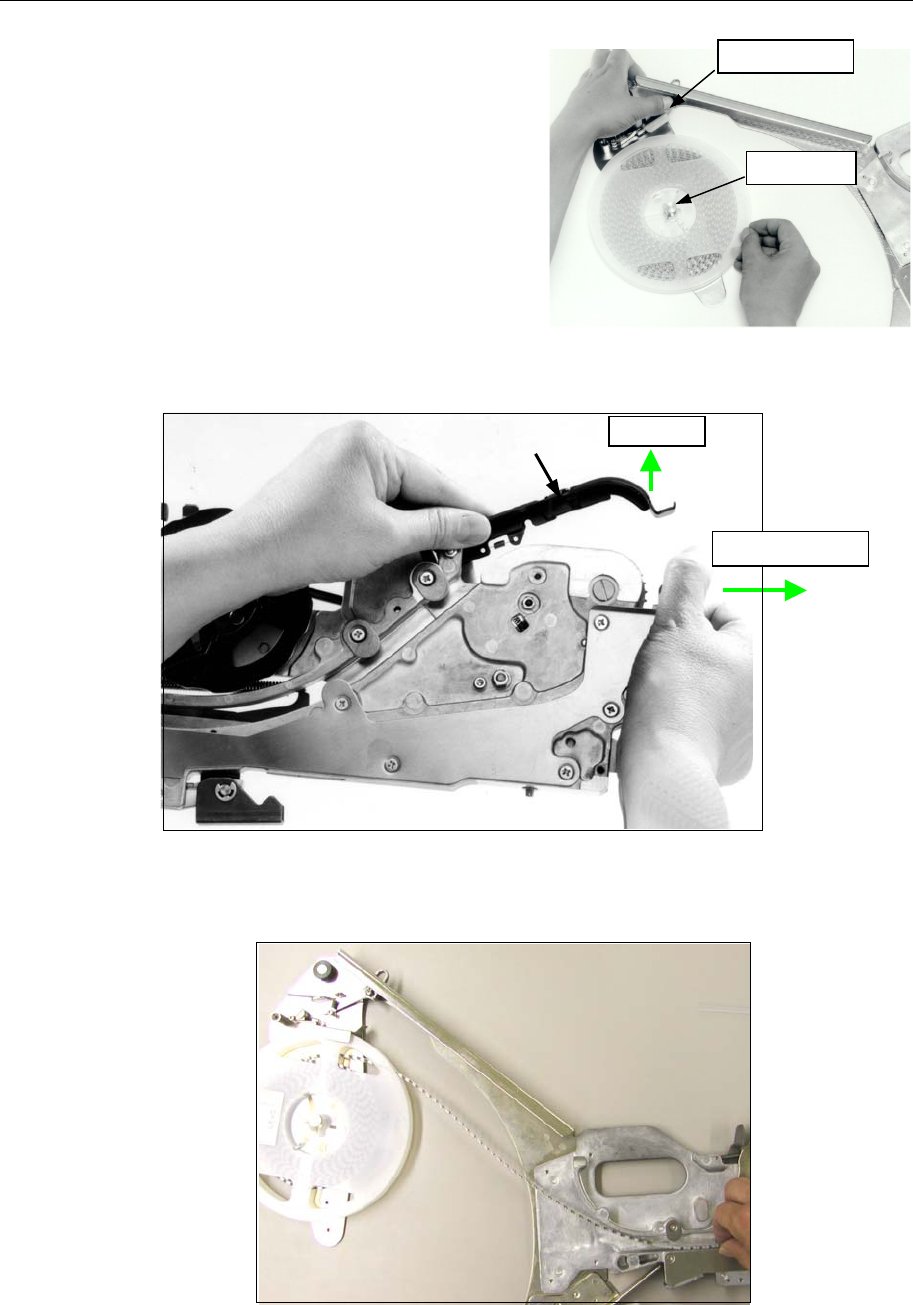

1)向上抬起卷盘支架的卷带轴制动器，将带盘安装到卷
盘挂钩上。
※卷盘挂钩位置的变更方法 ⇒ 请参照 1-3 章
2)确认卷带轴制动器的带盘的侧面按压部分位于带盘的
外侧。
图 1-2-2-1
3)向右侧按压上盖挂钩，脱开挂钩。
4)向上抬起上盖，准备安装带。
上盖
②抬起
①脱开挂钩
图 1-2-2-2
5)将带安装在卷盘支架上，将载体带拉到送料器主体侧。
图 1-2-2-3
4
FTF12mm～72mm 使用说明书 Rev02

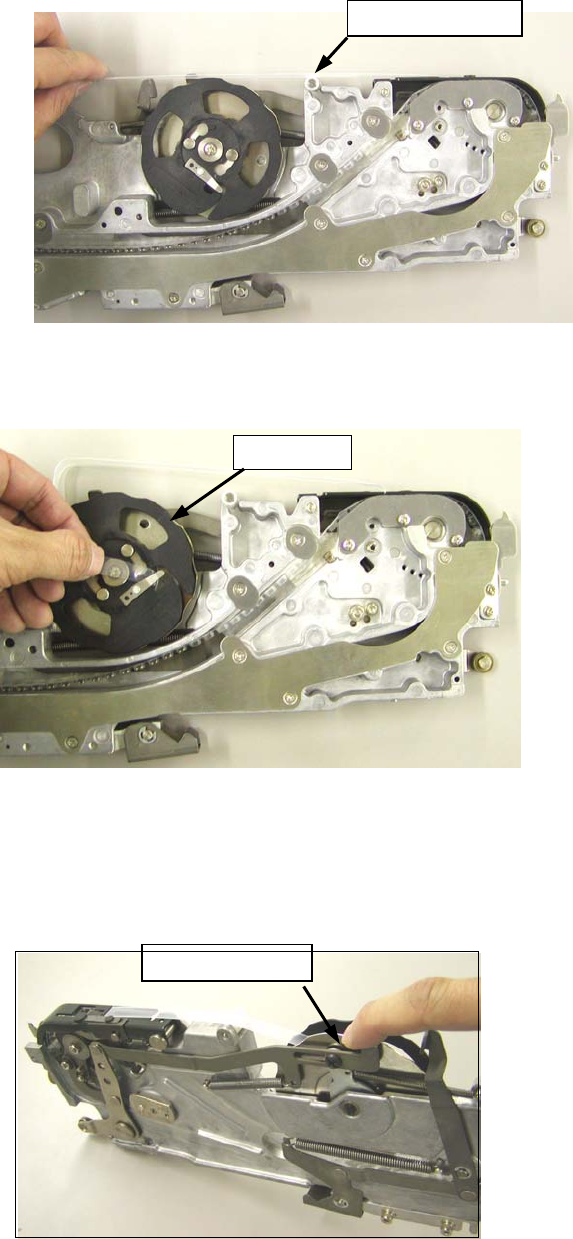

6)将载体带通向送料器主体的带槽中，并拉到上盖之下。
图 1-2-2-4
7)将外层带通向上盖的剥离用狭缝中。
外层带
剥离用狭缝
图 1-2-2-5
①将带安装到链轮上
③锁上挂钩
②关闭上盖
8)将载体带的孔套在链轮上，关闭上盖。
9)向锁定方向按压上盖挂钩，将挂钩锁上。
※确认挂钩已锁上。
图 1-2-2-6
5
FTF12mm～72mm 使用说明书 Rev02
10)将外层带通向供料导辊上。
通过辊的上面
图 1-2-2-7
11)将外层带的顶端插入带支架的外层带止动板下。
注意)将外层带插入到外层带止动板中时，应将带支架卷盘部分的外层带置于卷绕半圈以上的状态。外层带的引导
带部分附着有过多粘结剂时，卷绕初期可能会出现卷绕不良的现象。在这种情况下，应先将外层带引出到适
当的位置之后再卷绕到带支架的卷盘上。
12)将自由拉杆的手动杆拉到前侧以进行进给动作，一直进给载体带直至元件出现在吸取位置前面。
图 1-2-2-9
拉动手动进给杆
带支架
图 1-2-2-8
注意)载体带进给初期，应注意，要一直进给，直至载体带的顶端确实送入到送料器的出带口 。
6
