FTF12mm～72mm 使用说明书 Rev02
目录
1. 12mm～24mm带式供料器 ...........................................................1
1-1. 各部的名称 ..................................................................1
1-2. 带的安装方法 ...............................................................2
1-2-1. 进给间距的变更 ..........................................................2
1-2-2. 带的安装方法 ............................................................ 3
1-2-2. 带的安装方法 ............................................................ 4
1-3. 卷盘支架 ...................................................................7
1-3-1. 卷盘支架与卷盘直径的对应 .................................................7
1-3-2. 卷盘挂钩位置的变更方法 ...................................................7
1-3-3. 卷盘支架的释放功能 ....................................................... 8
1-4. 带的拆卸方法 ...............................................................9
1-5. 日常检查(FTF12mm～24mm) ....................................................10
1-5-1. 检查项目 ................................................................ 10
1-5-2. 加油 ....................................................................11
2. 32mm～72mm带式供料器 ..........................................................12
2-1. 各部的名称 .................................................................12
2-2. 进给间距变更 (32mm～72mm) ..................................................13
2-3. 带的安装方法 ...............................................................16
2-4. 卷盘支架 ...................................................................19
2-5. 带的拆卸方法 ...............................................................20
2-6. 日常检查(FTF12mm～24mm) ....................................................21
2-6-1. 检查项目 ................................................................ 21
2-6-2. 加油 ....................................................................22
FTF12mm～72mm 使用说明书 Rev02
1．12mm～24mm带式供料器
1-1．各部的名称
⑮
21
⑩
⑪
⑨
⑲
⑱
⑬
⑭
⑳
⑰
⑫

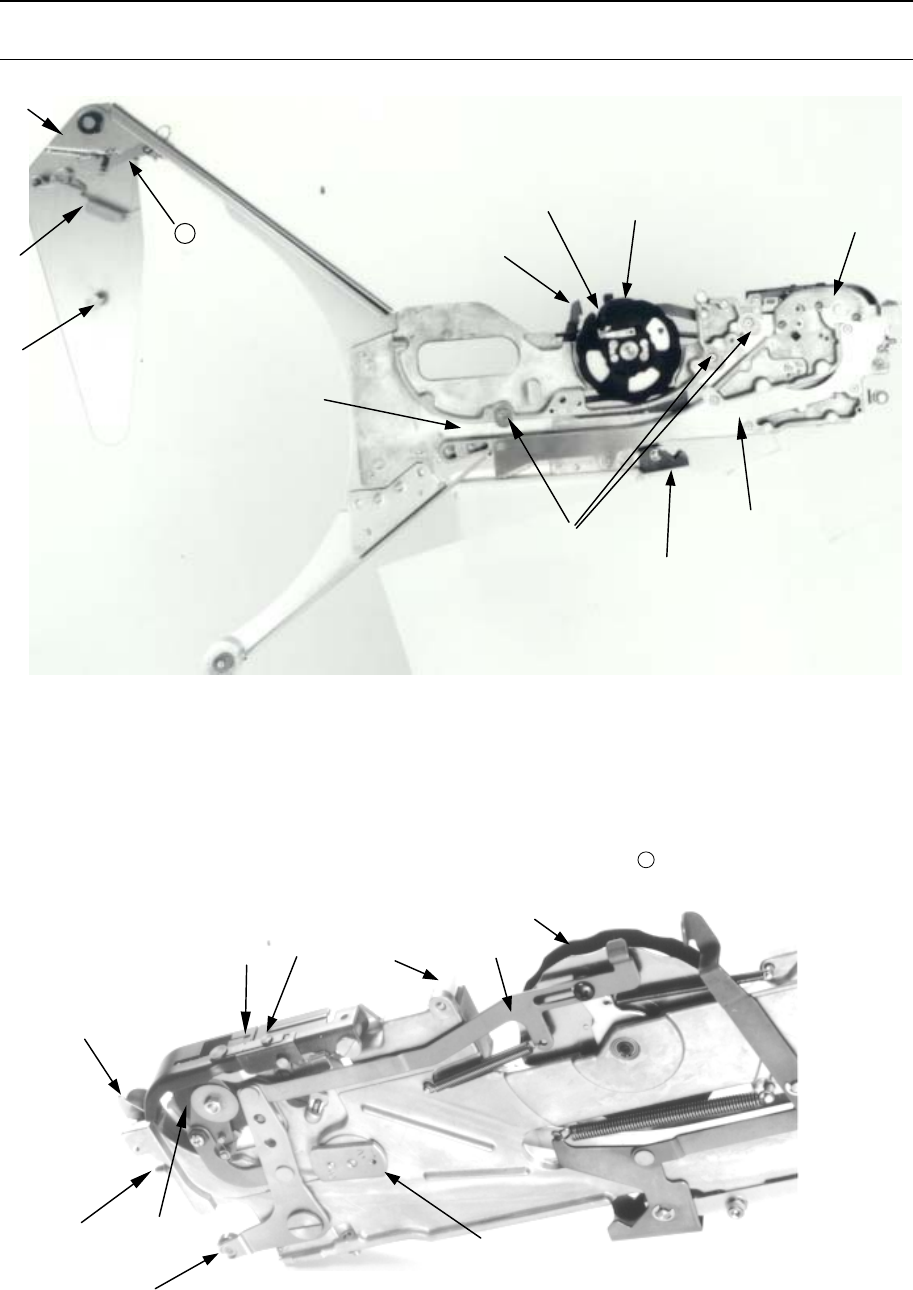

图 1-1-2-1．右侧面图
①
X 轴基准销
⑧
自由拉杆
⑮
卷盘支架
②链轮
⑨
带支架
⑯
导辊
③
上盖
⑩
外层带止动板
⑰
带槽
④
上盖挂钩
⑪
锁定放松杆
⑱
压花导辊
⑤
调节板
⑫
锁定支架
⑲
卷带轴制动器
⑥
定位杆 ⑬带导向轮
⑳
卷盘挂钩
⑦
挡块
⑭
导向盖
21
卷盘支架挂钩
⑩
图 1-1-2-2．左侧面图
⑯
⑥
④
⑤
②
⑦
③
⑧
①
1
FTF12mm～72mm 使用说明书 Rev02

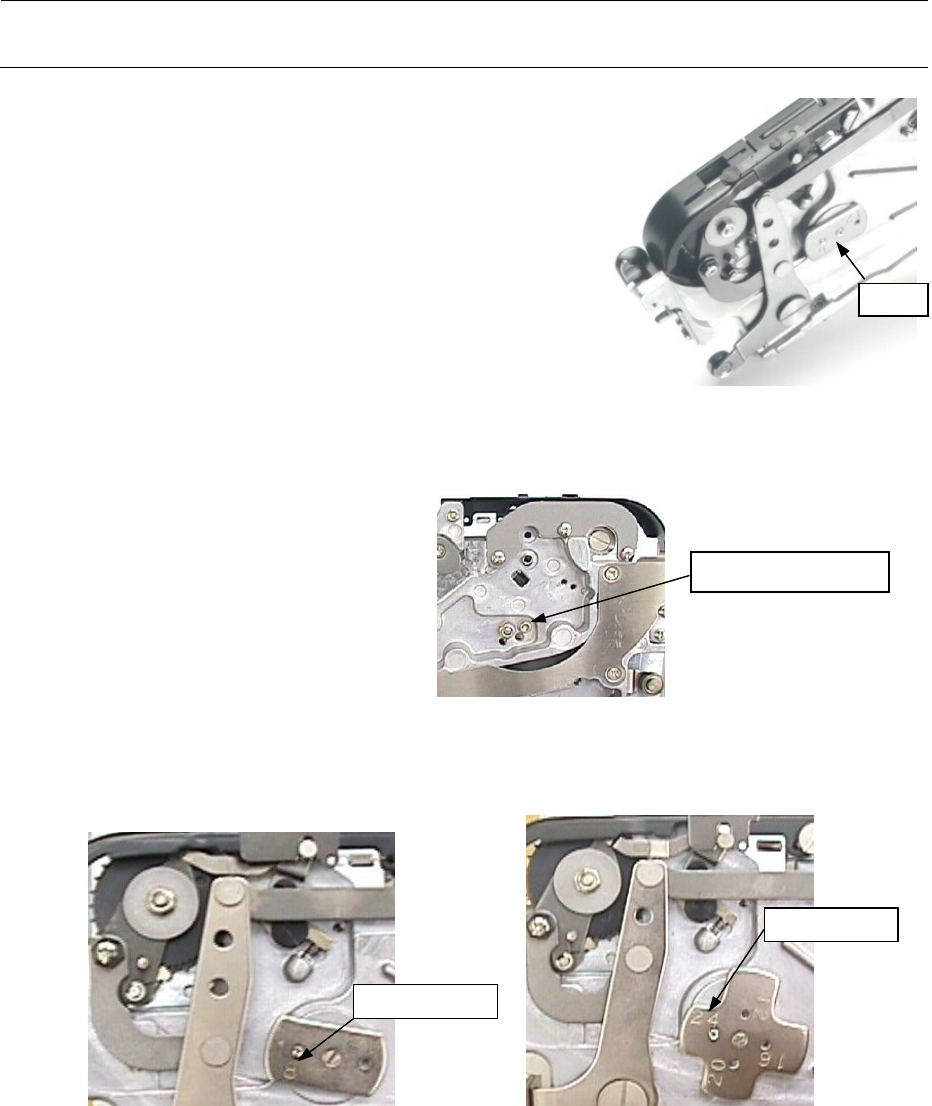

1-2. 带的安装方法
1-2-1. 进给间距的变更
转动挡块，进行间距调整。
(请参照下页的表 1-2-1)
・进给间距与生产程序联动。
例)：将 FF12FS 设定为 12mm 进给间距时。
⇒将挡块设定为“12”，程序的“元件数据”中将
进给间距设定为“12mm(6*2)”。
＜步骤＞
1)拆下挡块定位螺丝。
图 1-2-1-2
2)转动挡块。
拆下挡块定位螺丝
图 1-2-1-1
设定为 24mm
设定为 8mm
挡块
图 1-2-1-3.12mm/16mm 带式送料器 图 1-2-1-4.24mm 带式送料器
3)固定挡块定位螺丝。
2
