FTF12mm～72mm 使用说明书 Rev02
2-5. 带的拆卸方法
＜步骤＞
1)脱开上盖挂钩，打开上盖。
2)在用手指按压带支架金属板一侧以停止转动的状态下，向左转动外层带止动板，将其从送料器主
体上拆下。
拆下外层带止动板
图 2-5-1
3)从卷筒一侧抽出已卷上的外层带。
图 2-5-2
4)将带夹固定到已拆下的外层带止动板上，然后安装到送料器主体上。
5)从排出口抽出送料器主体上残留的载体带。
20
FTF12mm～72mm 使用说明书 Rev02

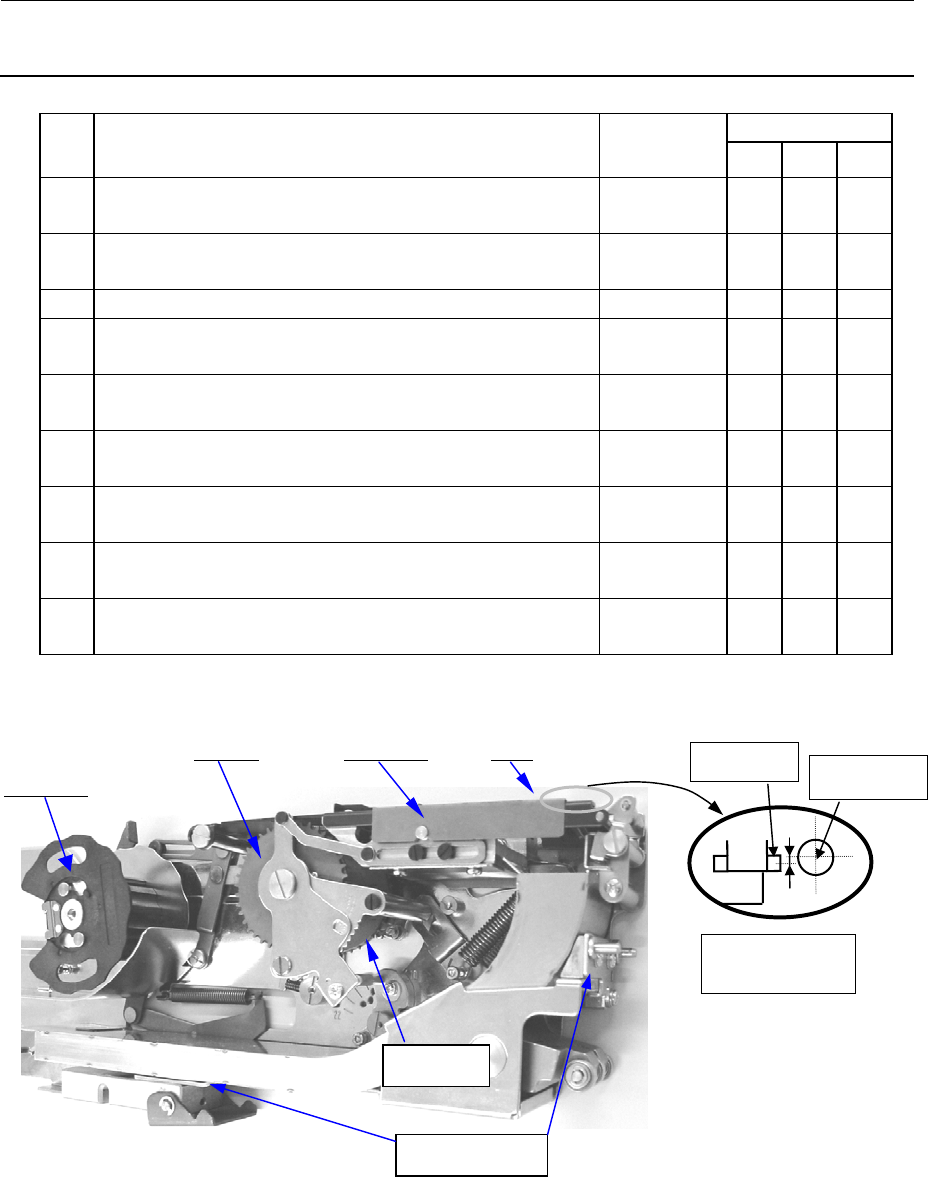

2-6. 日常检查(FTF12mm～24mm)
2-6-1. 检查项目
检查周期
No
日常检查项目
检查与处
理方法
每天 每周 每月
1
确认送料器的安装基准面(⑥、前面与底面)没有伤痕和
附着有异物。
目测确认
清扫
○
2 确认棘轮部(⑤)四周是否附着有电子元件与异物。
目测确认
清扫
○
3 进带动作时，确认链轮(①)与带支架(④)平滑转动。 动作确认 ○
4 确认出带口未被剩余的带料以及电子元件堵塞。
目测确认
清扫
○
5 确认调节板部(②)四周没有异物或带碎片。
目测确认
清扫
○
6 确认调节板部(②)是否变形、是否有较大的咔嗒声。
动作确认
更换盖
○
7
确认调节板部(②)的中心位置与吸取中心位置之间没
有偏移(A)。
目测确认
更换盖
○
8 在带已安装的状态下，确认上盖(③)与带没有间隙。
目测确认
更换盖
○
9 确认弹簧及各部的安装螺丝没有脱落・松动。
目测确认
调整
○
①链轮
②调节板 ③上盖
⑤棘轮部
⑥安装基准面
吸取位置
调节板
A
从中间观看时的
吸取位置图
④带支架
图 2-6-1. 32mm～72mm 带式送料器
21
FTF12mm～72mm 使用说明书 Rev02

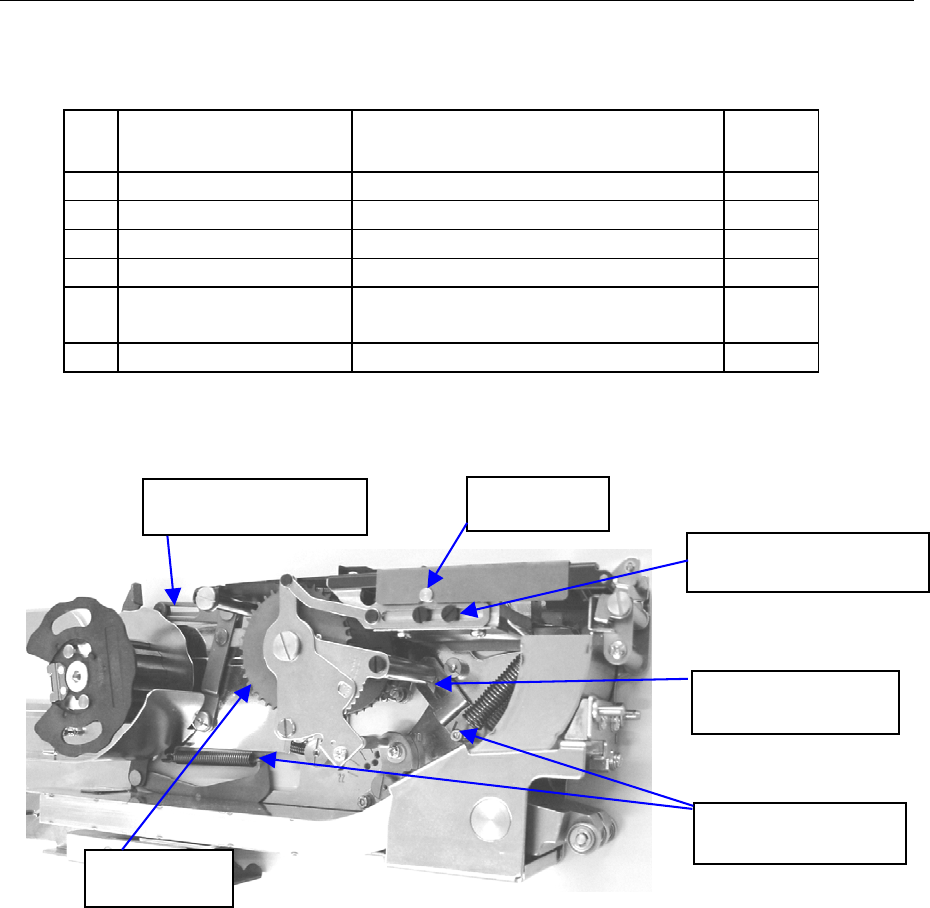

2-6-2. 加油
请向下列部位涂抹润滑脂。
请使用阿尔巴尼亚润滑脂。
No
加油项目
加油方法
周期
1 自由拉杆长孔内侧 用毛刷涂上薄薄的一层。 1年
2 调节板销 用毛刷涂上薄薄的一层。 1年
3 调节板拉杆长孔内侧 用毛刷涂上薄薄的一层。 1年
4 定位杆长孔内侧 用毛刷涂上薄薄的一层。 1年
5 各个拉簧的钩部
用毛刷涂上薄薄的一层。没有标示在图
上的部位也涂抹。
1年
6 棘轮齿面 在齿面四周涂抹到齿谷的 1/3 左右。 1年
⑥棘轮齿面
①自由拉杆长孔内侧
⑤各个拉簧的钩部
④定位杆长孔内侧
③调节板拉杆长孔内侧
②调节板销
図 2-6-2
