FTF12mm～72mm 使用说明书 Rev02 1-2-2. 带的安装方法 ＜ 步骤 ＞ 卷盘挂钩 卷带轴制动器 1 ) 向上抬起卷盘支架的卷带轴 制动器，将带盘安装到卷 盘挂钩上 。 ※ 卷盘挂钩位置的变更方法 ⇒ 请参照 1-3 章 2 ) 确认卷带轴制动器的带盘的 侧面按压部分位于带盘的 外侧 。 图 1-2-2-1 3)向右侧按压上盖挂钩，脱开挂钩。 4)向上抬起上盖，准备安装带。 上盖 ② 抬起 ① 脱开挂钩 图 1-2-2…
FTF12mm～72mm 使用说明书 Rev02

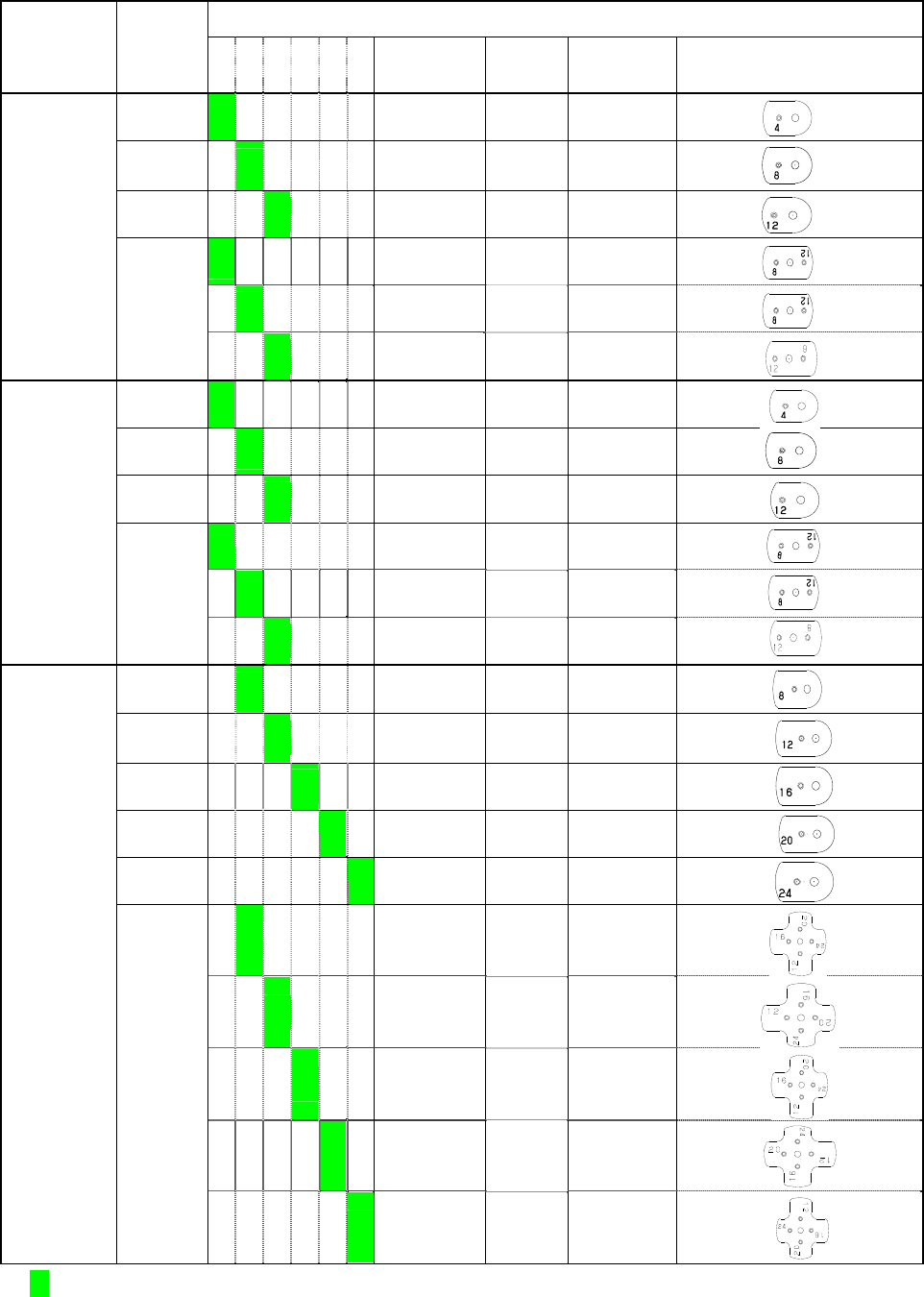

表 1-2-1
送料器宽度 机型名称 对应的间距与敲打次数
4 8 12 16 20 24
1 次敲打
间距(mm)
敲打
次数
总进给量
(mm)
进给挡块详图
(左侧为定位杆侧)
FF121S
4 1 4
FF122S
4 2 8
12mm
FF123S
6 2 12
FF12FS
4 1 4
4 2 8
6 2 12
FF161S
4 1 4
FF162S
4 2 8
16mm
FF163S
6 2 12
FF16FS
4 1 4
4 2 8
6 2 12
FF242S
8 1 8
FF243S
6 2 12
FF244S
8 2 16
FF245S
10 2 20
24mm
FF246S
12 2 24
FF24FS
8 1 8
6 2 12
8 2 16
10 2 20
12 2 24
※FF12NS·FF16NS·FF24NS 的进给挡块的数字变为 1 次敲打间距。
因此，若按照“8”将敲打次数设定为 1 次，那么，1
次
敲打就变成 8mm 的进给间距。
表示所选择的进给间距
3
FTF12mm～72mm 使用说明书 Rev02
1-2-2. 带的安装方法
＜步骤＞
卷盘挂钩
卷带轴制动器
1)向上抬起卷盘支架的卷带轴制动器，将带盘安装到卷
盘挂钩上。
※卷盘挂钩位置的变更方法 ⇒ 请参照 1-3 章
2)确认卷带轴制动器的带盘的侧面按压部分位于带盘的
外侧。
图 1-2-2-1
3)向右侧按压上盖挂钩，脱开挂钩。
4)向上抬起上盖，准备安装带。
上盖
②抬起
①脱开挂钩
图 1-2-2-2
5)将带安装在卷盘支架上，将载体带拉到送料器主体侧。
图 1-2-2-3
4
FTF12mm～72mm 使用说明书 Rev02
6)将载体带通向送料器主体的带槽中，并拉到上盖之下。
图 1-2-2-4
7)将外层带通向上盖的剥离用狭缝中。
外层带
剥离用狭缝
图 1-2-2-5
①将带安装到链轮上
③锁上挂钩
②关闭上盖
8)将载体带的孔套在链轮上，关闭上盖。
9)向锁定方向按压上盖挂钩，将挂钩锁上。
※确认挂钩已锁上。
图 1-2-2-6
