FTF12mm～72mm 使用说明书 Rev02 6)核对好传送挡板与设定胶带的传送间距后，紧固传送挡板固定螺丝。 传送挡板 传送挡板固定螺丝 図 2-2-5 ※ 当摇板移动到传送的行程末端时， 请确认卡爪与传送挡板之间的缝隙是否在 0.05～0.45mm 之间。 胶带传送间距 将摇板移动到行程末端时 摇板 卡爪 0.05 ～ 0.45mm 的缝隙 传送挡板 図 2-2-6 15
FTF12mm～72mm 使用说明书 Rev02

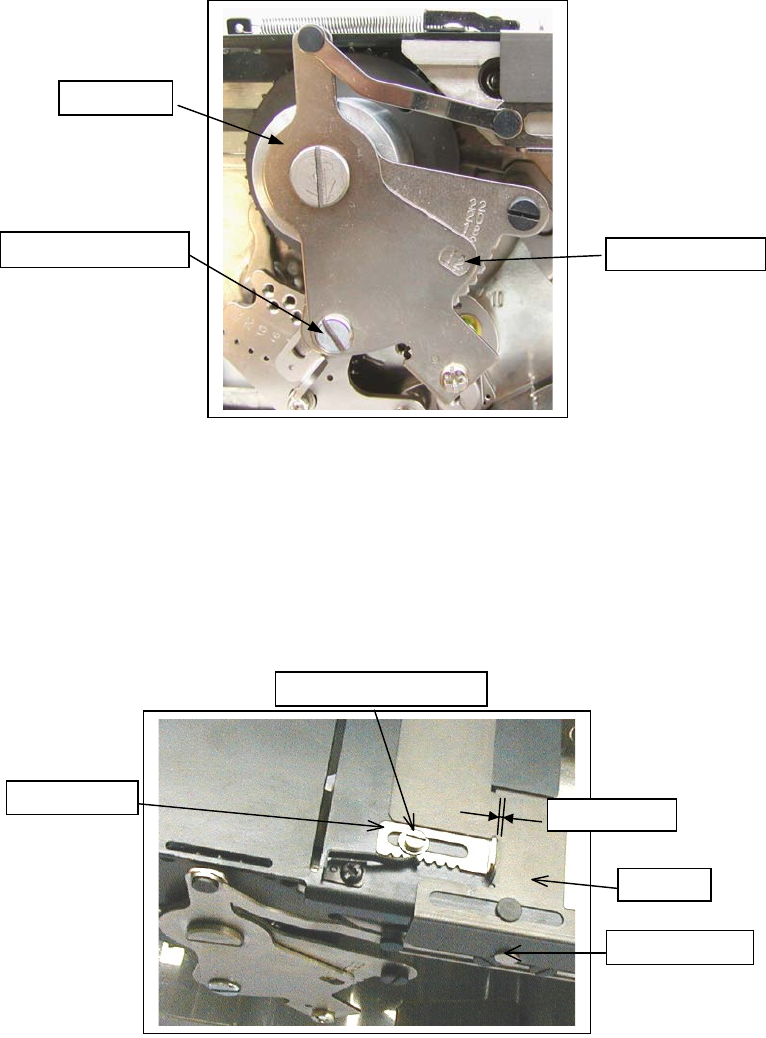

3)固定挡块定位螺丝。
4)使调节板杆的冲程对准带的进给间距，固定调节板杆定位螺丝。
图 2-2-3
5)使调节板挡块对准调节板固定位置，固定调节板挡块定位螺丝。
※确认调节板弯曲部与调节板挡块弯曲部的间隙为 0.5mm～1mm。但是，进给间距为 36mm 以上时，
只需将调节板挡块置于最后的位置就可以了。
带的进给间距
调节板杆定位螺丝
调节板杆
调节板滑板 SH
调节板挡块定位螺丝
调节板挡块
调节板
0.5～1mm
图 2-2-4
注意)
调整不良时，在更换带之后关闭调节板的情况下，由于调节板进入调节板滑板
SH 中，有时
会损坏调节板。
14
FTF12mm～72mm 使用说明书 Rev02

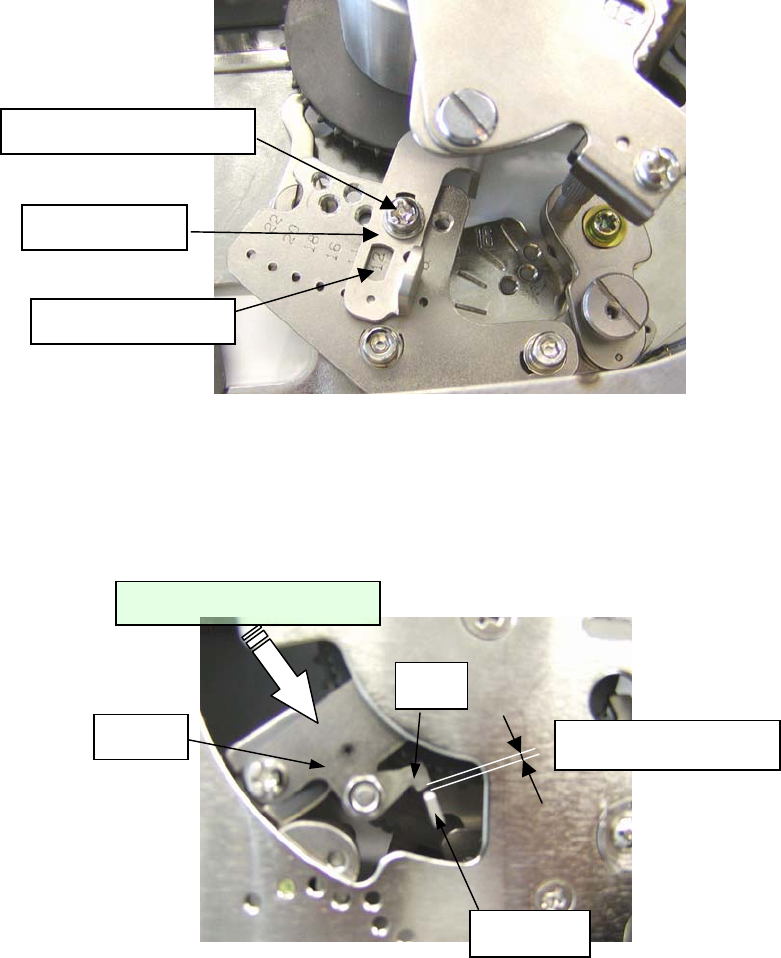

6)核对好传送挡板与设定胶带的传送间距后，紧固传送挡板固定螺丝。
传送挡板
传送挡板固定螺丝
図 2-2-5
※ 当摇板移动到传送的行程末端时，
请确认卡爪与传送挡板之间的缝隙是否在 0.05～0.45mm 之间。
胶带传送间距
将摇板移动到行程末端时
摇板
卡爪
0.05～0.45mm 的缝隙
传送挡板
図 2-2-6
15
FTF12mm～72mm 使用说明书 Rev02

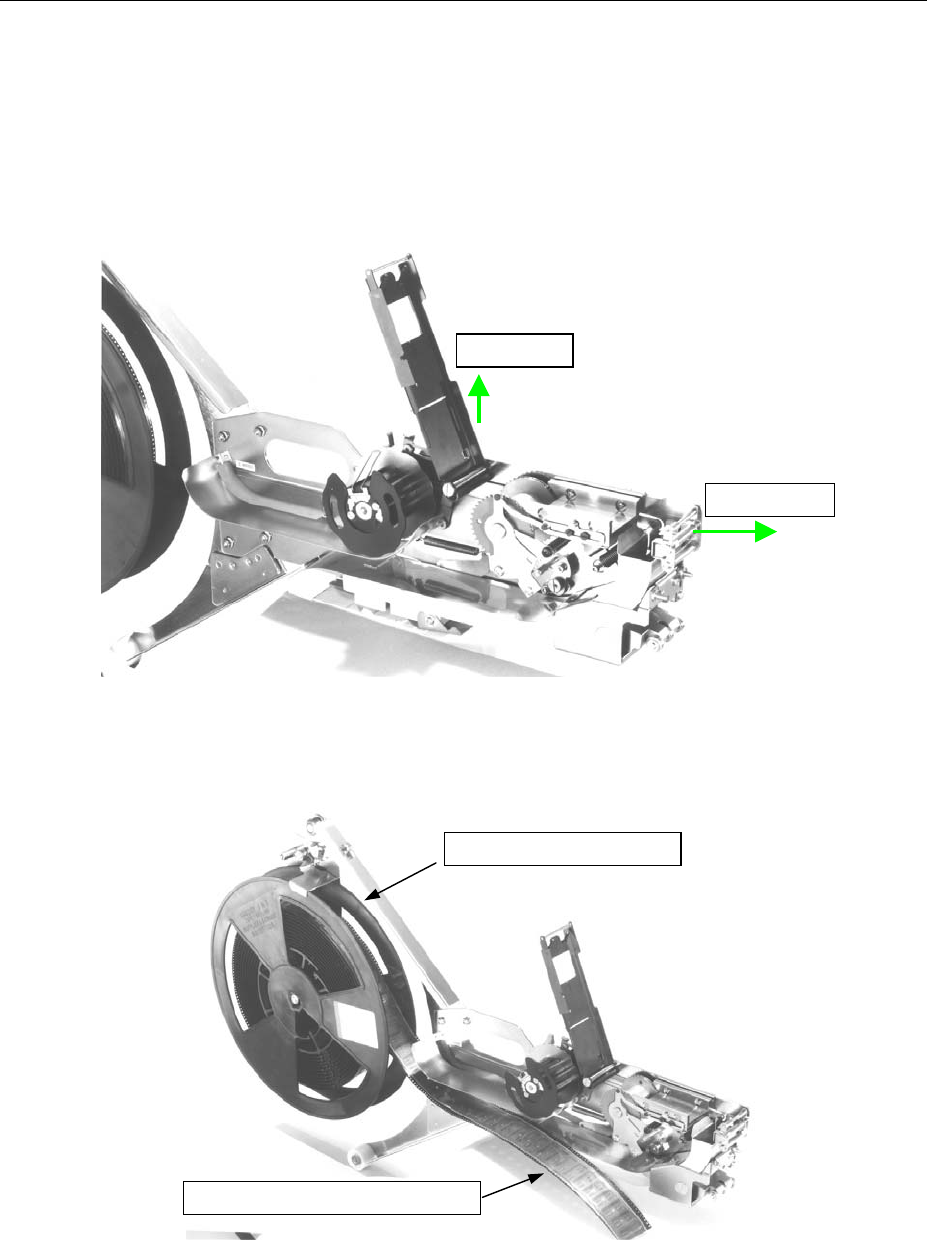

2-3. 带的安装方法
＜步骤＞
1)向右侧方向按压上盖，脱开挂钩。
2)向上抬起上盖，准备安装带。
②抬起上盖
①脱开挂钩
图 2-3-1
3)将带安装在卷盘支架上，将载体带拉向送料器主体侧。
①将带安装到卷盘支架上
②将载体带拉向送料器主体侧
图 2-3-2
16
