FTF12mm～72mm 使用说明书 Rev02

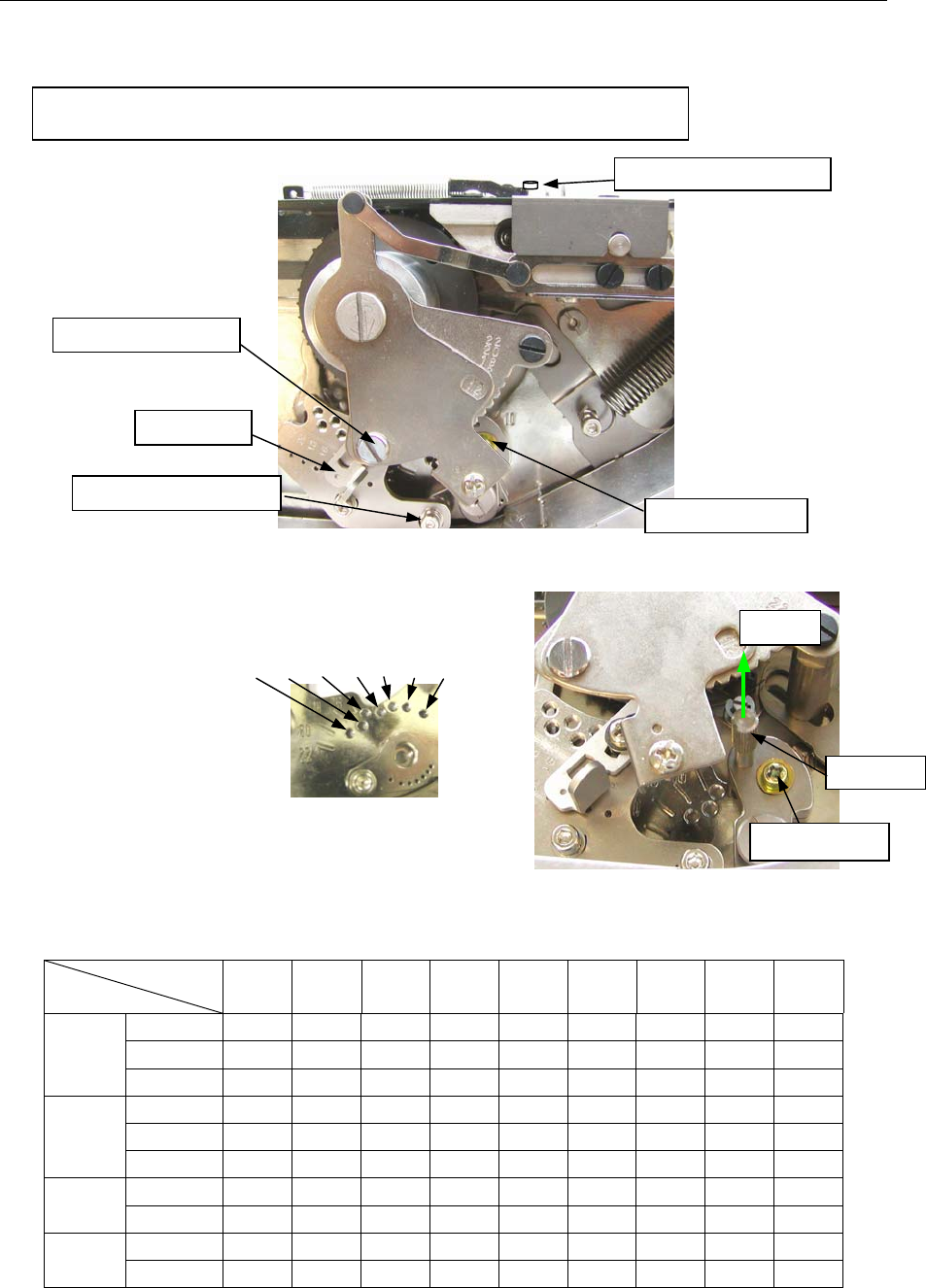

2-2. 进给间距变更 (32mm～72mm)
＜步骤＞
1) 拧松图 2-2-1、图 2-2-2 的调节板挡块定位螺丝、调节板杆定位螺丝，拆下挡块定位螺丝。
※注：此时，切勿松动挡块基准块定位螺丝。
若松动该螺丝，则会导致进给不良。
调节板挡块定位螺丝
调节板杆定位螺丝
传送挡板
挡块定位螺丝
挡块基准块定位螺丝
2)抬起挡块把手，对准要设定间距的孔。
图 2-2-1
抬起
挡块把手
挡块定位螺丝
(请参照表 2-2-1)
※可设定 10,12,14,16,
18,20,22 这 7 个等级。
22 20 18 16 14 12 10
(例：进给间距为 40mm 时，设定为“20”，
程序的“元件数据”中将进给间距设定为
“40mm(20*2)”)
图 2-2-2
表 2-2-1
进给间距
送料器宽度
12mm 16mm
20mm
24mm
28mm
32mm
36mm 40mm 44mm
FF323S 12*1 - - - - - - - -
FF324S - 16*1 - - - - - - -
32mm
FF32FS 12*1 16*1 10*2 12*2 14*2 16*2 - - -
FF443S 12*1 - - - - - - - -
FF444S - 16*1 - - - - - - -
44mm
FF44FS 12*1 16*1 20*1 12*2 14*2 16*2 18*2 20*2 22*2
FF564S 12*1 16*1 - - - - - - -
56mm
FF568S 12*1 16*1 20*1 12*2 14*2 16*2 - - -
FF724S 12*1 16*1 - - - - - - -
72mm
FF728S 12*1 16*1 20*1 12*2 14*2 16*2 - - -
※上述以外的进给间距需特制对应。
13
FTF12mm～72mm 使用说明书 Rev02
3)固定挡块定位螺丝。
4)使调节板杆的冲程对准带的进给间距，固定调节板杆定位螺丝。
图 2-2-3
5)使调节板挡块对准调节板固定位置，固定调节板挡块定位螺丝。
※确认调节板弯曲部与调节板挡块弯曲部的间隙为 0.5mm～1mm。但是，进给间距为 36mm 以上时，
只需将调节板挡块置于最后的位置就可以了。
带的进给间距
调节板杆定位螺丝
调节板杆
调节板滑板 SH
调节板挡块定位螺丝
调节板挡块
调节板
0.5～1mm
图 2-2-4
注意)
调整不良时，在更换带之后关闭调节板的情况下，由于调节板进入调节板滑板
SH 中，有时
会损坏调节板。
14
FTF12mm～72mm 使用说明书 Rev02
6)核对好传送挡板与设定胶带的传送间距后，紧固传送挡板固定螺丝。
传送挡板
传送挡板固定螺丝
図 2-2-5
※ 当摇板移动到传送的行程末端时，
请确认卡爪与传送挡板之间的缝隙是否在 0.05～0.45mm 之间。
胶带传送间距
将摇板移动到行程末端时
摇板
卡爪
0.05～0.45mm 的缝隙
传送挡板
図 2-2-6
