FTF12mm～72mm 使用说明书 Rev02 2. 32mm ～ 72mm 带式供料器 2-1． 各部的名称 ① ② ⑭ ③ ④ ⑤ ⑧ ⑦ ⑥ ⑨ ⑩ ⑫ ⑬ ⑪ ⑰ ⑯ ⑮ ⑲ ⑳ ⑱ 21 22 23 图 2-1-1．32mm 带式送料器 ① X 轴基准销Ａ ⑨ 锁定支架 32 ⑰ 调节板 ② 定位销 ⑩ 入口导板 ⑱ 调节板挡块 ③ 上盖 ⑪ 排出导板 ⑲ 调节板杆 ④ 上盖挂钩 ⑫ 卷盘支架 ⑳ 调节板拉杆 ⑤ 托架 ⑬ …
FTF12mm～72mm 使用说明书 Rev02
1-5-2. 加油

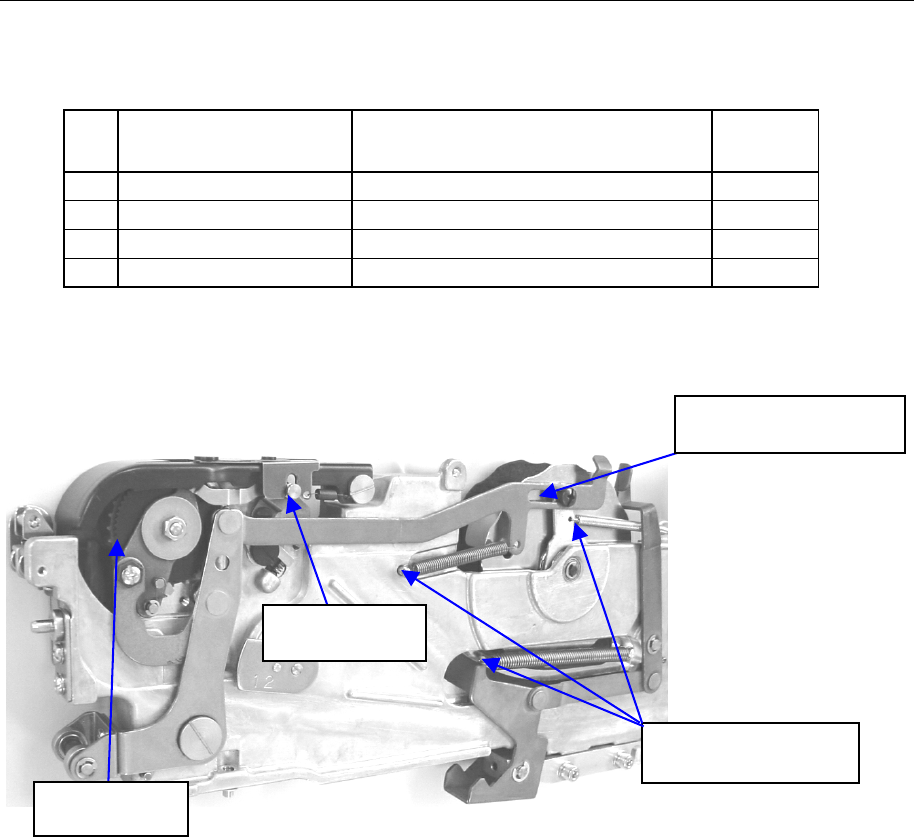

请向下列部位涂抹润滑脂。
请使用阿尔巴尼亚润滑脂。
No
加油项目
加油方法
周期
1 棘轮齿面 在齿面四周涂抹到齿谷的 1/3 左右。 1年
2 自由拉杆长孔内侧 用毛刷涂上薄薄的一层。 1年
3 调节板销 用毛刷涂上薄薄的一层。 1年
4 各个拉簧的钩部 用毛刷涂上薄薄的一层。 1年
②自由拉杆长孔内侧
④各个拉簧的钩部
③调节板销
①棘轮齿面
图 1-5-2
11
FTF12mm～72mm 使用说明书 Rev02
2. 32mm～72mm带式供料器

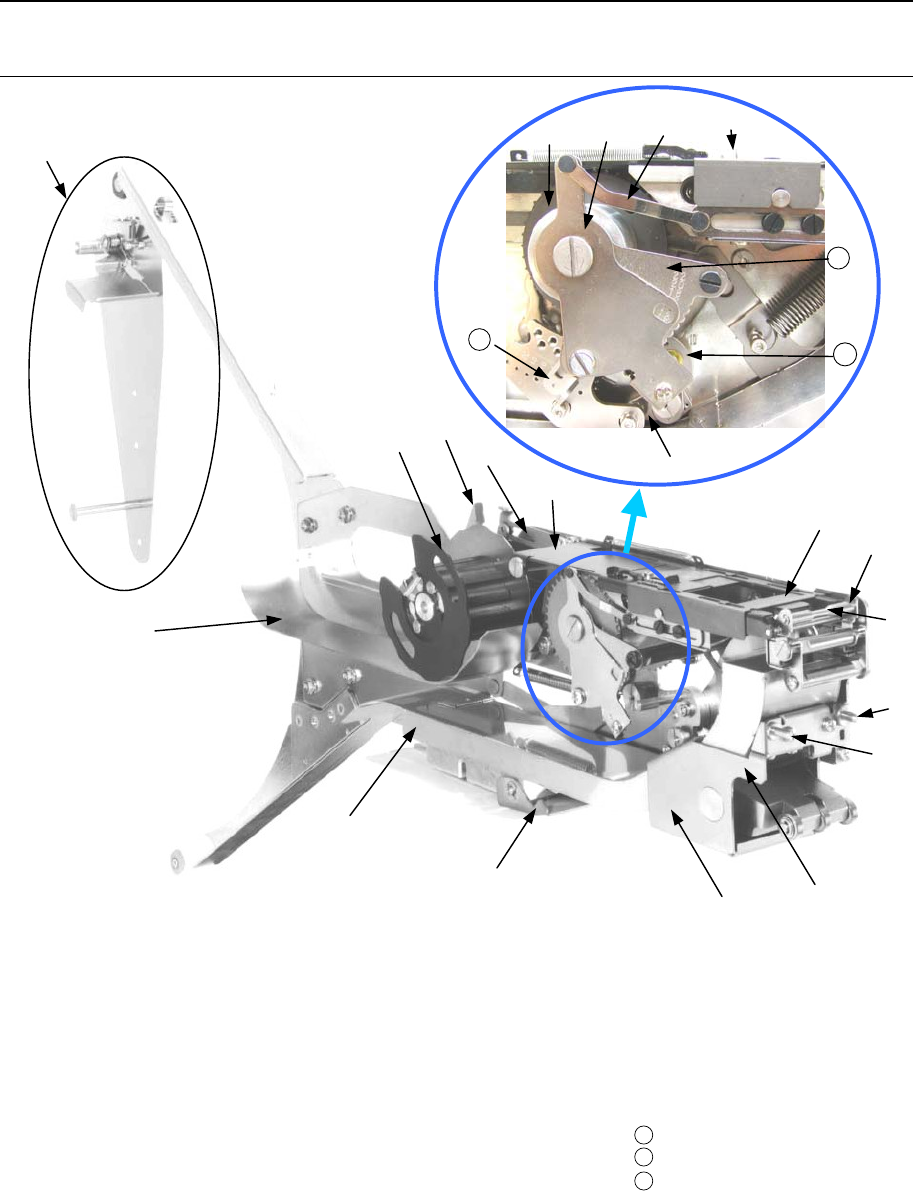

2-1．各部的名称
①
②
⑭
③
④
⑤
⑧
⑦
⑥
⑨
⑩
⑫
⑬
⑪
⑰
⑯
⑮
⑲
⑳
⑱
21
22
23
图 2-1-1．32mm 带式送料器
①
X 轴基准销Ａ ⑨锁定支架 32
⑰
调节板
②定位销
⑩
入口导板
⑱
调节板挡块
③上盖
⑪
排出导板
⑲
调节板杆
④上盖挂钩 ⑫卷盘支架
⑳
调节板拉杆
⑤托架
⑬
X 轴调整托架
21
挡块
⑥带支架
⑭
挂钩解除轴
22
传送挡板
⑦
自由拉杆Ｂ
⑮
挡块基准块
23
调节板杆拉杆
⑧
锁定放松杆 32
⑯
链轮
12
FTF12mm～72mm 使用说明书 Rev02
2-2. 进给间距变更 (32mm～72mm)
＜步骤＞
1) 拧松图 2-2-1、图 2-2-2 的调节板挡块定位螺丝、调节板杆定位螺丝，拆下挡块定位螺丝。
※注：此时，切勿松动挡块基准块定位螺丝。
若松动该螺丝，则会导致进给不良。
调节板挡块定位螺丝
调节板杆定位螺丝
传送挡板
挡块定位螺丝
挡块基准块定位螺丝
2)抬起挡块把手，对准要设定间距的孔。
图 2-2-1
抬起
挡块把手
挡块定位螺丝
(请参照表 2-2-1)
※可设定 10,12,14,16,
18,20,22 这 7 个等级。
22 20 18 16 14 12 10
(例：进给间距为 40mm 时，设定为“20”，
程序的“元件数据”中将进给间距设定为
“40mm(20*2)”)
图 2-2-2
表 2-2-1
进给间距
送料器宽度
12mm 16mm
20mm
24mm
28mm
32mm
36mm 40mm 44mm
FF323S 12*1 - - - - - - - -
FF324S - 16*1 - - - - - - -
32mm
FF32FS 12*1 16*1 10*2 12*2 14*2 16*2 - - -
FF443S 12*1 - - - - - - - -
FF444S - 16*1 - - - - - - -
44mm
FF44FS 12*1 16*1 20*1 12*2 14*2 16*2 18*2 20*2 22*2
FF564S 12*1 16*1 - - - - - - -
56mm
FF568S 12*1 16*1 20*1 12*2 14*2 16*2 - - -
FF724S 12*1 16*1 - - - - - - -
72mm
FF728S 12*1 16*1 20*1 12*2 14*2 16*2 - - -
※上述以外的进给间距需特制对应。
