FTF12mm～72mm 使用说明书 Rev02

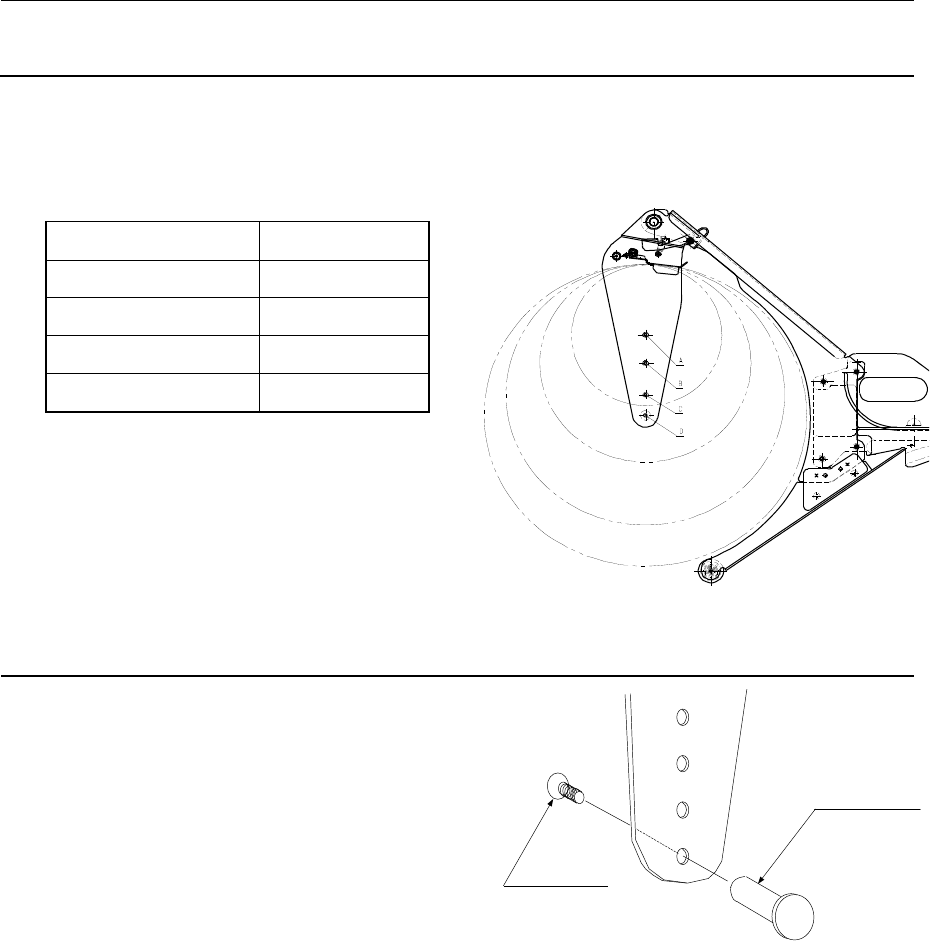

1-3. 卷盘支架
1-3-1．卷盘支架与卷盘直径的对应
本机的卷盘支架对应于φ178～φ382ｍｍ的卷盘直径。
卷盘直径不同时，必须变更卷盘支撑轴(卷盘挂钩)的位置。
下表列出了卷盘挂钩与适当的卷盘直径。
卷盘挂钩的位置
适当的卷盘直径
A φ 178
B φ 250
C φ 330
D φ 382
图 1-3-1
1-3-2．卷盘挂钩位置的变更方法
拧松从内侧固定卷盘挂钩的 M4 蝶形螺丝，拆下
卷盘挂钩。
将卷盘挂钩的位置移动到想要变更的地方，然后
用 M4 蝶形螺丝固定。
卷盘挂钩
M4 蝶形螺丝
图 1-3-2
7
FTF12mm～72mm 使用说明书 Rev02
1-3-3. 卷盘支架的释放功能
12mm 以上的带式送料器只能在保持主体所安装的状态下引出带以进行条形码识别或元件名确
认。
＜步骤＞
①向上抬起杆，脱开卷盘支架挂钩。
②将带盘拉向前侧。
1 向上抬起杆，脱开挂钩。
2 将带盘拉向前侧。
杆
卷盘支架挂钩
图 1-3-3
要从释放位置返回到锁定位置时，不需要操作卷盘支架挂钩的杆。挂钩是自动锁定的。
注意)从释放位置返回到锁定位置时，带盘可能会出现松弛现象。使带盘旋转，将松弛部分卷到带盘上，
然后再使用。
8
FTF12mm～72mm 使用说明书 Rev02
1-4. 带的拆卸方法
＜步骤＞
②向上抬起
①脱开挂钩
1)脱开上盖挂钩，关闭上盖。
图 1-4-1
2)在用手指按压带支架的金属板侧(下侧)以停止转动的状态下，向左转动外层带止动板(黑色塑料一
侧)，从送料器主体上拆下外层带止动板。
向左转动以将其拆下
图 1-4-2
3)从外层带止动板上拆下外层带。
图 1-4-3
4)将已拆下的外层带止动板安装到送料器主体上。
5)从排出口抽出送料器主体上残留的载体带。
9
