FTF12mm～72mm 使用说明书 Rev02 2-3. 带的安装方法 ＜ 步骤 ＞ 1)向右侧方向按压上盖，脱开挂钩。 2)向上抬起上盖，准备安装带。 ② 抬起上盖 ① 脱开挂钩 图 2-3-1 3)将带安装在卷盘支架上，将载体带拉向送料器主体侧。 ① 将带安装到卷盘支架上 ② 将载体带拉向送料器主体侧 图 2-3-2 16
FTF12mm～72mm 使用说明书 Rev02
6)核对好传送挡板与设定胶带的传送间距后，紧固传送挡板固定螺丝。
传送挡板
传送挡板固定螺丝
図 2-2-5
※ 当摇板移动到传送的行程末端时，
请确认卡爪与传送挡板之间的缝隙是否在 0.05～0.45mm 之间。
胶带传送间距
将摇板移动到行程末端时
摇板
卡爪
0.05～0.45mm 的缝隙
传送挡板
図 2-2-6
15
FTF12mm～72mm 使用说明书 Rev02

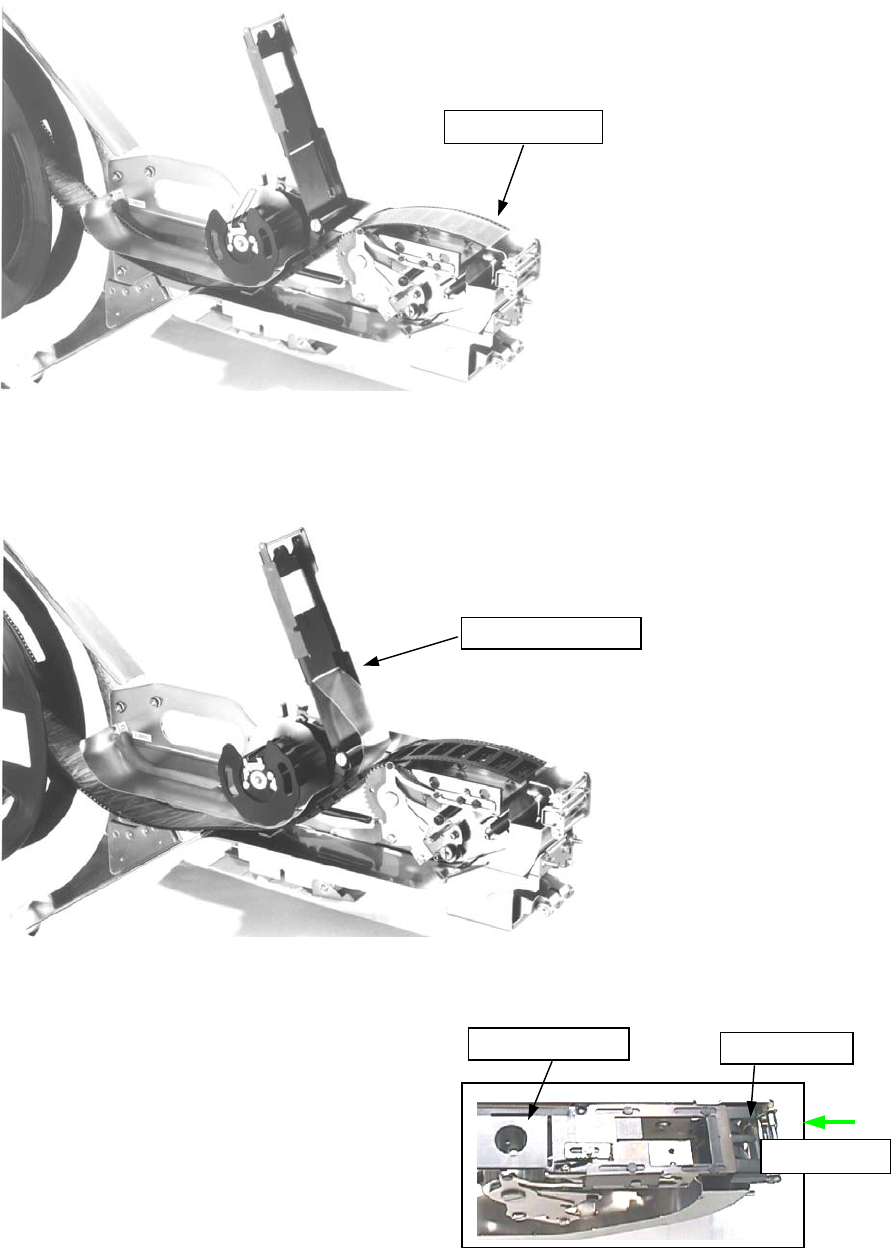

2-3. 带的安装方法
＜步骤＞
1)向右侧方向按压上盖，脱开挂钩。
2)向上抬起上盖，准备安装带。
②抬起上盖
①脱开挂钩
图 2-3-1
3)将带安装在卷盘支架上，将载体带拉向送料器主体侧。
①将带安装到卷盘支架上
②将载体带拉向送料器主体侧
图 2-3-2
16
FTF12mm～72mm 使用说明书 Rev02
4)将载体带通向送料器主体的带槽，一直拉到上盖之下。
拉到上盖之下
图 2-3-3
5)将外层带通向上盖的剥离用狭缝中。
图 2-3-4
穿过剥离用狭缝
①套在链轮上
図 2-3-5
②关闭上盖
③锁上挂钩
6)将载体带的孔套在链轮上，关闭上盖。
7)向锁定方向按压上盖挂钩，锁上挂钩。
※确认挂钩已锁上。
