FTF12mm～72mm 使用说明书 Rev02

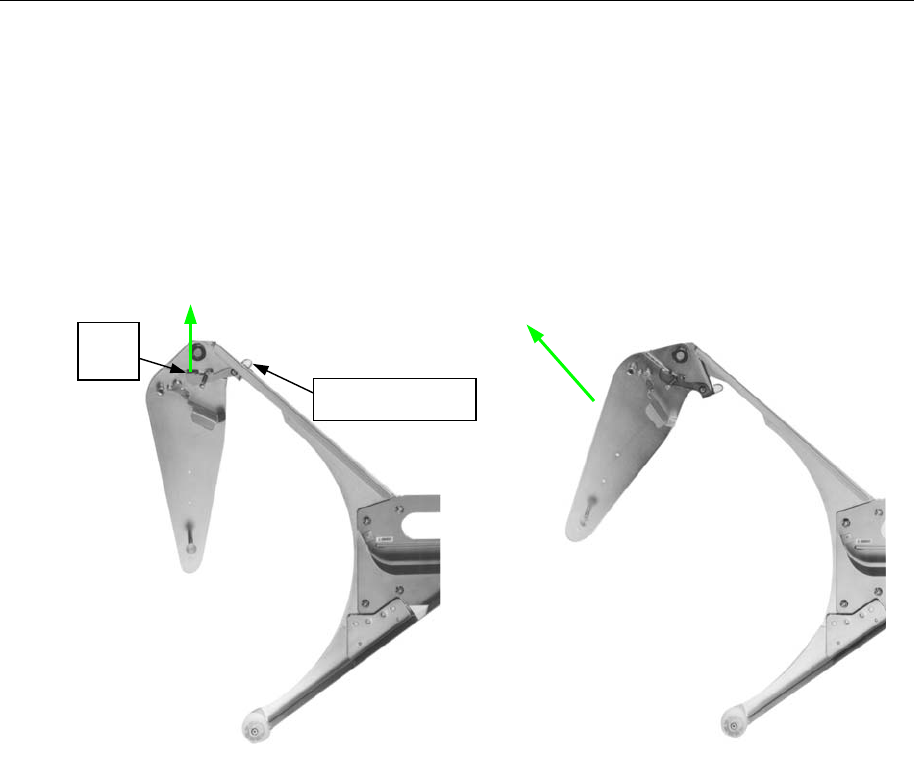

1-3-3. 卷盘支架的释放功能
12mm 以上的带式送料器只能在保持主体所安装的状态下引出带以进行条形码识别或元件名确
认。
＜步骤＞
①向上抬起杆，脱开卷盘支架挂钩。
②将带盘拉向前侧。
1 向上抬起杆，脱开挂钩。
2 将带盘拉向前侧。
杆
卷盘支架挂钩
图 1-3-3
要从释放位置返回到锁定位置时，不需要操作卷盘支架挂钩的杆。挂钩是自动锁定的。
注意)从释放位置返回到锁定位置时，带盘可能会出现松弛现象。使带盘旋转，将松弛部分卷到带盘上，
然后再使用。
8
FTF12mm～72mm 使用说明书 Rev02
1-4. 带的拆卸方法
＜步骤＞
②向上抬起
①脱开挂钩
1)脱开上盖挂钩，关闭上盖。
图 1-4-1

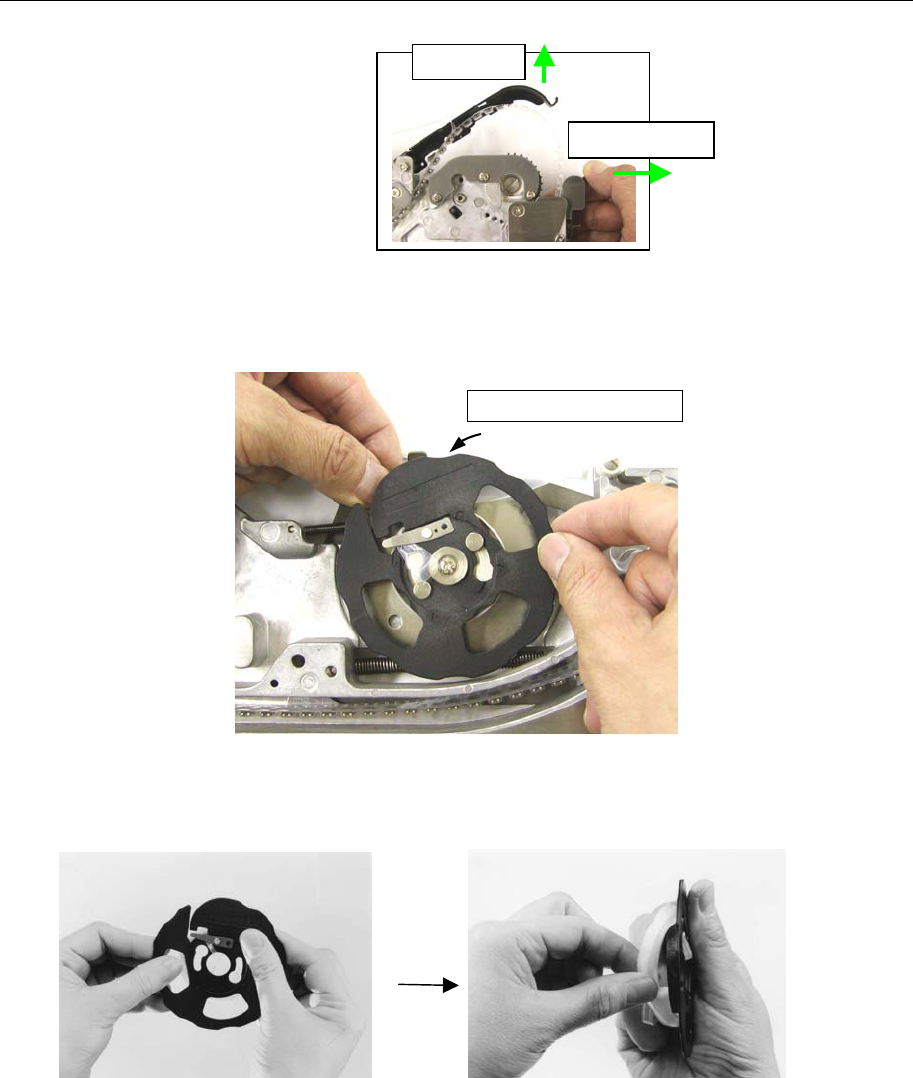

2)在用手指按压带支架的金属板侧(下侧)以停止转动的状态下，向左转动外层带止动板(黑色塑料一
侧)，从送料器主体上拆下外层带止动板。
向左转动以将其拆下
图 1-4-2
3)从外层带止动板上拆下外层带。
图 1-4-3
4)将已拆下的外层带止动板安装到送料器主体上。
5)从排出口抽出送料器主体上残留的载体带。
9
FTF12mm～72mm 使用说明书 Rev02
1-5. 日常检查(FTF12mm～24mm)
1-5-1. 检查项目
检查周期
No
日常检查项目
检查与处
理方法
每天 每周 每月
1
确认送料器的安装基准面(⑥、前面与底面)没有伤痕和
附着有异物。
目测确认
清扫
○
2 确认棘轮部(⑤)四周是否附着有电子元件与异物。
目测确认
清扫
○
3 进带动作时，确认链轮(①)与带支架(④)平滑转动。 动作确认 ○
4 确认出带口未被剩余的带料以及电子元件堵塞。
目测确认
清扫
○
5 确认调节板部(②)四周没有异物或带碎片。
目测确认
清扫
○
6 确认调节板部(②)是否变形、是否有较大的咔嗒声。
动作确认
更换盖
○
7
确认调节板部(②)的中心位置与吸取中心位置之间没
有偏移(A)。
目测确认
更换盖
○
8 在带已安装的状态下，确认上盖(③)与带没有间隙。
目测确认
更换盖
○
9 确认弹簧及各部的安装螺丝没有脱落・松动。
目测确认
调整
○
②调节板
③上盖 ④带支架
①链轮
从中间观看时的
吸取位置图

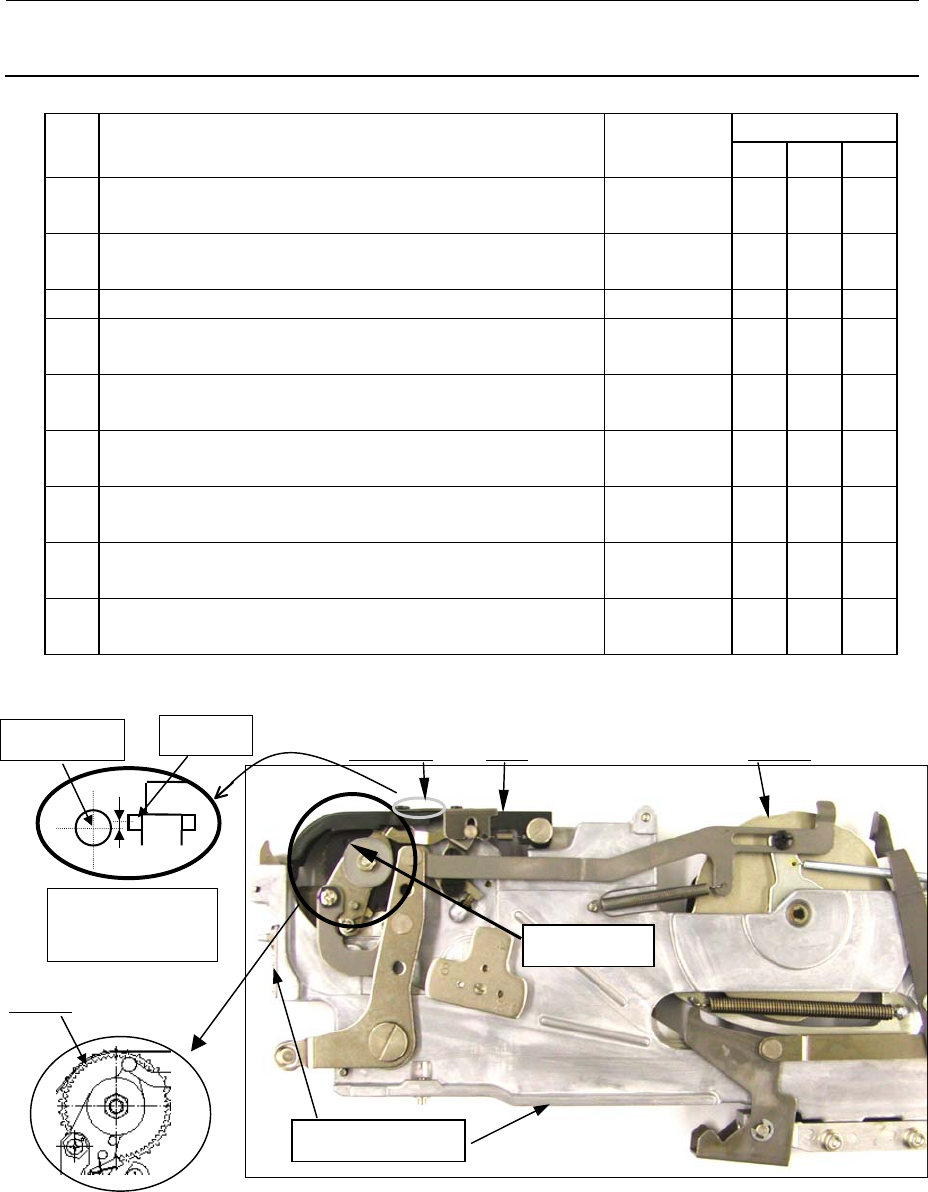

图 1-5-1. 12mm～24mm 带式送料器
⑥安装基准面
⑤棘轮部
吸取位置
A
调节板
