FTF12mm～72mm 使用说明书 Rev02

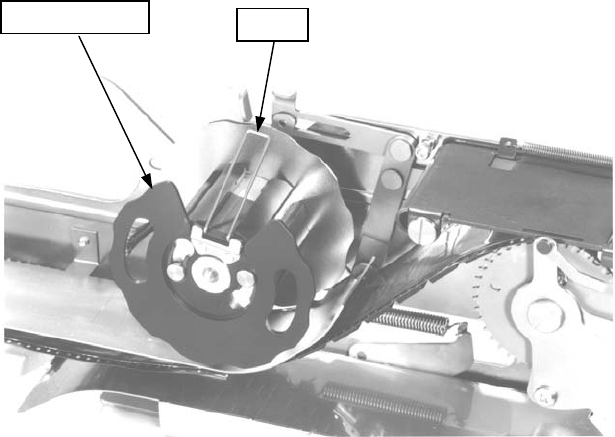

8)逆时针转动带支架，使带夹朝上(图 2-3-6 的位置)。在这一状态下用手指按压带支架的金属板以

使其停止转动，向逆时针方向转动外层带止动板(塑料侧)，将其从送料器主体上拆下。从已拆下

的外层带止动板上解除带夹锁，将外层带止动板安装到送料器主体上。

注意) 若在这种状态下进行送料器进给，已解除锁定的带夹会干扰其他元件，因此，应在带夹固定好

之后再进行送料器的进给。

外层带止动板

带夹

图 2-3-6

FTF12mm～72mm 使用说明书 Rev02

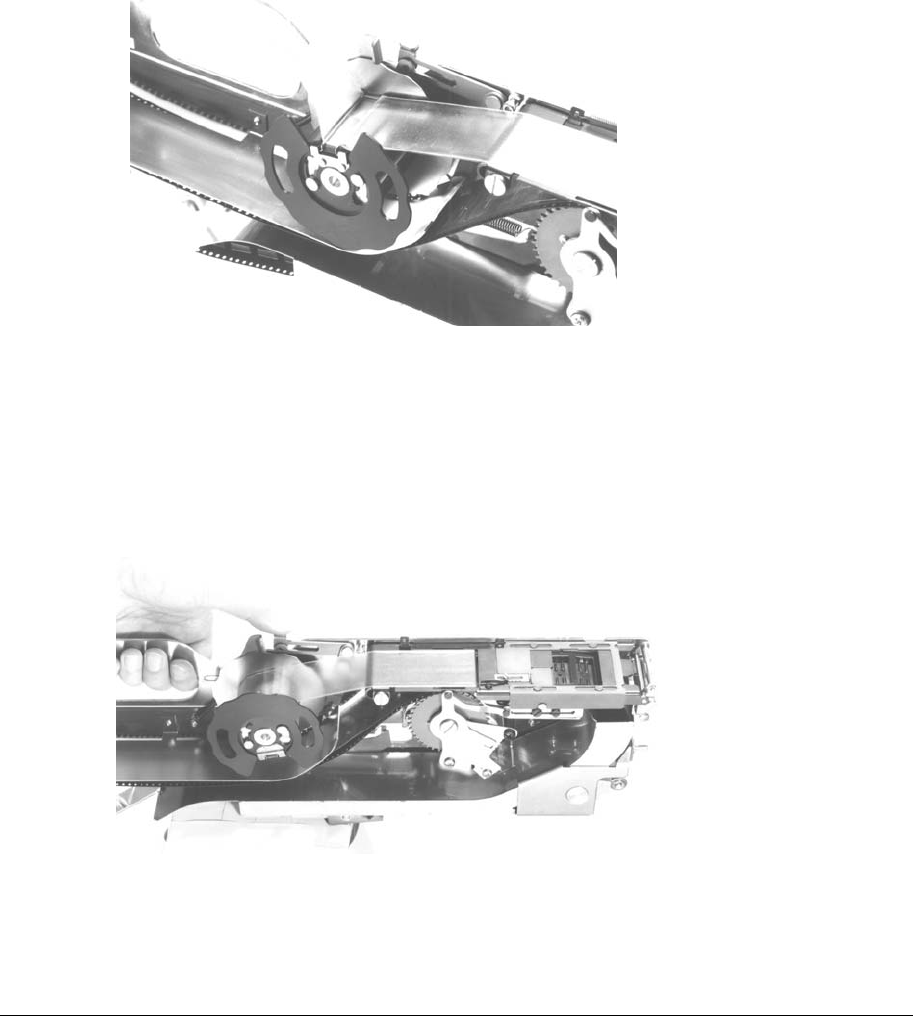

9)将外层带的顶端插入到带支架与带夹之间(请参照图 2-3-7)，固定带夹。

图 2-3-7

注意) 在外层带的引导带部分附着有过多粘结剂时，卷绕初期可能会出现卷绕不良。在这种情

况下，应事先将外层带拉到适当的位置之后，再卷到带支架的卷盘上。

10)将自由连杆的手动杆拉到前侧以进行进给动作，一直进给载体带，直至元件出现在吸取位置的前

面。

图 2-3-8

注意) 开始进给载体带时，要注意一直进给，直至载体带的顶端确实送进送料器的出带口。

2-4. 卷盘支架

请参照 1-3 章。

FTF12mm～72mm 使用说明书 Rev02

2-5. 带的拆卸方法

＜步骤＞

1)脱开上盖挂钩，打开上盖。

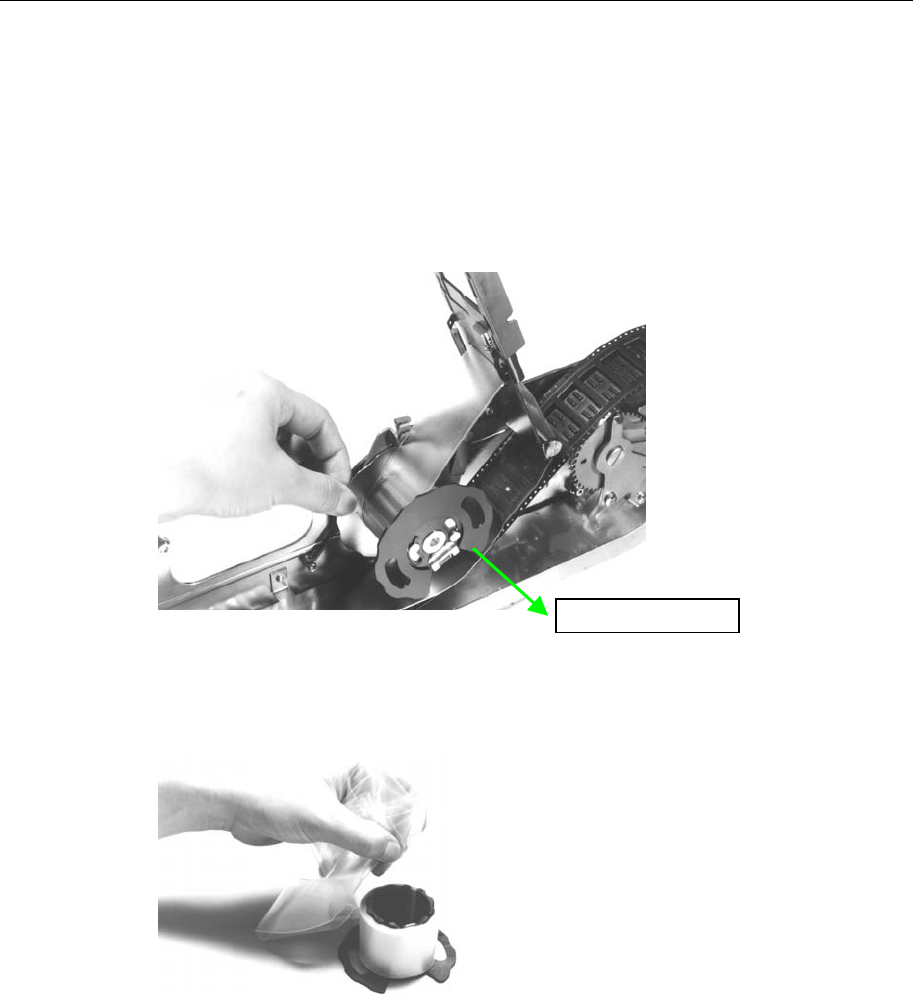

2)在用手指按压带支架金属板一侧以停止转动的状态下，向左转动外层带止动板，将其从送料器主

体上拆下。

拆下外层带止动板

图 2-5-1

3)从卷筒一侧抽出已卷上的外层带。

图 2-5-2

4)将带夹固定到已拆下的外层带止动板上，然后安装到送料器主体上。

5)从排出口抽出送料器主体上残留的载体带。
