Page
62
SAMSUNG TECHWIN

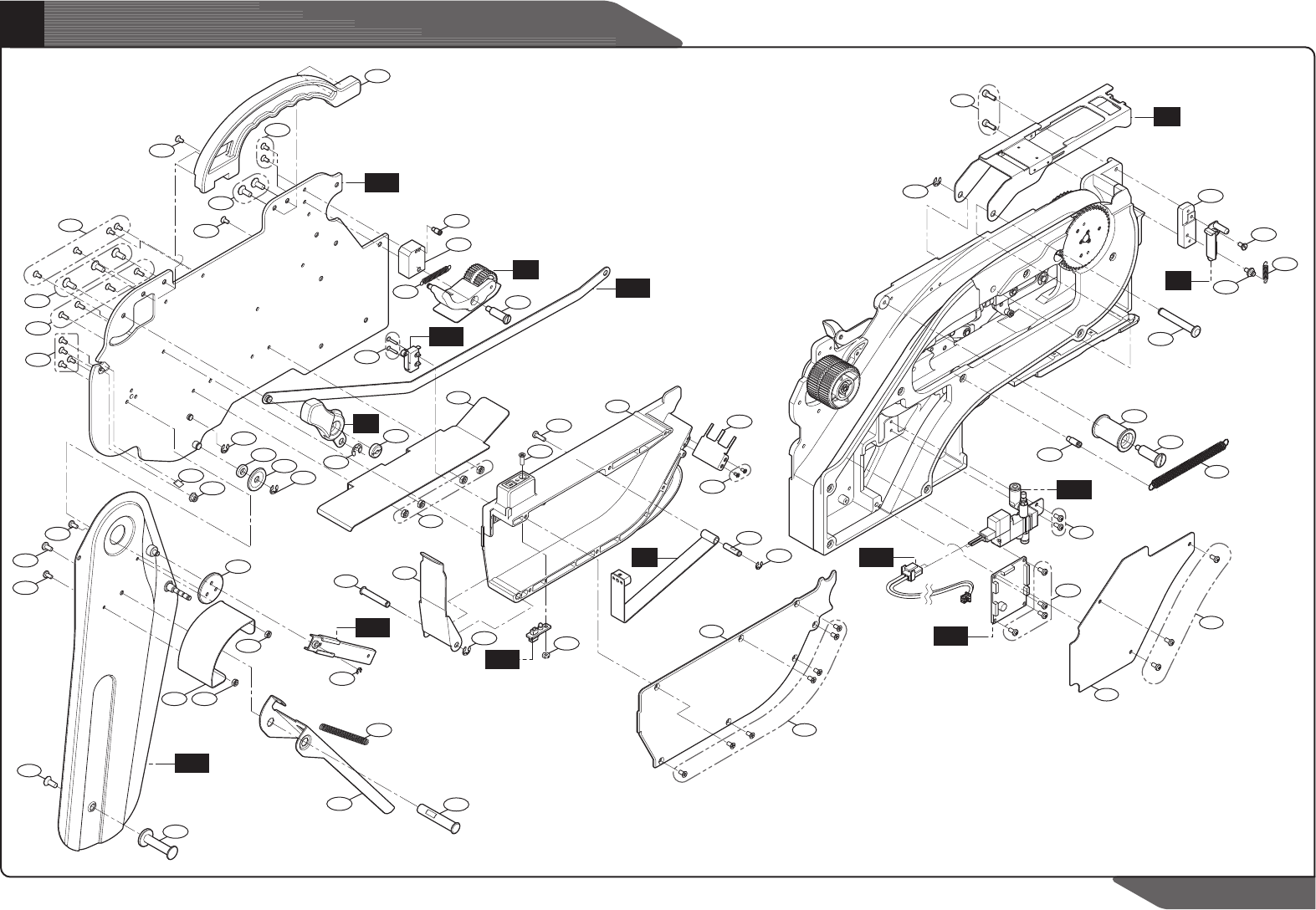

32mm SMN Tape Feeder (Rear)
A-24
A-17
A-6
A-13
A-21
A-9
A-16
A-23
A-12
A-8
A-1
A-4
79
79
79
79
77
76
75
75
75
74
72
72
72
71
71
70
70
66
66
66
66
65
64
64
64
64
64
63
59
58
57
56
85
51
50
39
39
38
37
36
33
32
31
30
29
28
24
22
21
17
16
15
14
13
12
10
9
8
7
6
5
4
3
2
86
A-26
A-25
Page
63
SAMSUNG TECHWIN
32mm SMN Tape Feeder
Part List
1 ..2 J71651417A MAIN FRAME-3288 1 ○ ○
2 ..2 J71651418A SUB FRAME-32 1 ○ ○
3 ..2 J71651421A PRESSING GEAR MOUNT-32 1 ○ ○
4 ..2 J71651426A LOCKER BLOCK-32 1 ○ ○
5 ..2 J72651164A VINYL BOX-32 1 ○ ○
6 ..2 J70652626A ROUND GUIDE-3244 1 ○ ○
7 ..2 J70652648A FLAT GUIDE-3244 1 ○ ○
8 ..2 J70652631A REEL BRAKE-3244 1 ○ ○
9 ..2 J70652636A DRAIN GEAR FORK-32 1 ○ ○
10 ..2 J70652653A VINYL DOOR-32 1 ○ ○
11 ..2 J70652666A DRAIN GEAR POST-32 1 ○ ○
12 ..2 J70652678A ROLLER SHAFT-2432 1 ○ ○
13 ..2 J72651176A VINYL ROLLOR-32 1 ○ ○
14 ..2 J70652682A VINYL DOOR SHAFT-32 1 ○ ○
15 ..2 J70652688A REEL BRAKE SHAFT-3244 1 ○ ○
16 ..2 J70652696A PRESSING LEVER SHAFT-2432 1 ○ ○
17 ..2 J70652700A TAPE GUIDE SHAFT-32 1 ○ ○
18 ..2 J70652705A SPROCKET SHAFT-32 1 ○ ○
19 ..2 J70652734A MANUAL LEVER 1 ○ ○
20 ..2 J70652739A PROBER COVER 1 ○ ○
21 ..2 J70652749A VINYL CUTTER 1 ○ ○
22 ..2 J72651182A VINYL BOX COVER 1 ○ ○
23 ..2 J71651439A SECTION COVER 1 ○ ○
24 ..2 J71651440A PCB COVER 1 ○ ○
25 ..2 J70652710A Y ECCENTRIC PIN 1 ○ ○
26 ..2 J70652711A CYLINDER JOINT 1 ○ ○
Reference
NO.
LEVEL
PART NO.
PART NAME
TYPE
Non -
IT
Q'TY
IT
Page
64
SAMSUNG TECHWIN
32mm SMN Tape Feeder
Part List
27 ..2 J70652713A MANUAL LEVER SHAFT 1 ○ ○
28 ..2 J70652728A LOCKER LINK POST 1 ○ ○
29 ..2 J70652717A LOCKER SLOT PIN 1 ○ ○
30 ..2 J70652721A CYLINDER RETURN SPRING POST 1 ○ ○
31 ..2 J70652722A MAGNET LINK SHAFT 1 ○ ○
32 ..2 J70652725A GRIP NUT 1 ○ ○
33 ..2 J70652726A PRESSING GEAR SPRING POST 1 ○ ○
34 ..2 J70652727A T-LINK4 PIN 1 ○ ○
35 ..2 J70652767A SPROCKET SHAFT RING 1 ○ ○
36 ..2 J72651184A HANDLE 1 ○ ○
37 ..2 J6039300050 FLANGE NUT 1 ○ ○ FRSNUT3
38 ..2 J61071065A FEEDING SPRING 1 ○ ○ AWU8-65
39 ..2 J6119061A FLAT BOLT 2 ○ ○ CBSS 3-6
40 ..2 J70652593A LEVER SHAFT 1 1 ○ ○
41 ..2 J61071054A STOP PAWL SPRING 1 ○ ○
42 ..2 J70650994B TOGGLE STOPPER 3 ○ ○
43 ..2 J70650995B TOGGLE SPRING PIN 1 ○ ○
44 ..2 J70660001B T LINK4 SHAFT1 1 ○ ○
45 ..2 J70660008B T LINK 1 SHAFT 1 ○ ○
46 ..2 J7066159A LIMIT SHAFT 1 ○ ○
47 ..2 J7265159A SP WASHER 1 ○ ○
48 ..2 J70652273A LEVER SHAFT 2 2 ○ ○
49 ..2 J7066040A TOGGLE SPRING 1 ○ ○
50 ..2 J7066039A D LEVER SPRING 1 ○ ○
51 ..2 J7066176A REEL POST-32 1 ○ ○
52 ..2 J7065992B BOTTOM LO PIN 1 ○ ○
Reference
NO.
LEVEL
PART NO.
PART NAME
TYPE
Non -
IT
Q'TY
IT
