东莞市晶研仪器科技有限公司

- 7 -

晶研全自动 BGA 打磨机设备参数

工作电压

220V（需接地）

包装尺寸

600X600X800mm

外形尺寸

580X560X750mm

台面尺寸

205X245mm

有效行程

200X200X100mm

模板尺寸

190X230mm

主轴功率

800W

主轴冷却

水冷

主轴直径

65mm

主轴转速

0-24000RPM

传动单元

滚珠丝杠

滑动单元

线性导轨

步进电机

57 型 3A 1.8°

限位开关

6 个光电开光

加工精度

0.01-0.02mm

重复精度

0.01mm

夹头尺寸

(ER11)1-7mm

刀具尺寸

1mm 铣刀

连接电脑

否

实时监控

支持

打磨吸尘

支持

断电续雕

支持

断刀续雕

支持

连打功能

支持

操作系统

Firmware V1.0

程序存储

SD 卡

程序添加

支持

5.打磨注意事项

晶研全自动 BGA 打磨机在出厂前都经过设备检测，出厂都有检测报告，符合出

货标准。在使用之前，请先认真阅读以下安全事项：

 机器默认供电电压为 220V，请确保供电电压稳定，请勿和大功率电磁干扰设备

一起使用，如电焊机，涡轮机，切割机等，避免电磁干扰。

 晶研全自动 BGA 打磨机使用的是 800W 变频主轴，所以机器连接的 220V 家庭用电

必须要接地，如果不接地可能会造成机器漏电等问题，影响机器的正常使用。

 开启主轴转速前，请勿让小孩儿童靠近或触碰主轴，或者有长发女性在查看主轴

时，请佩戴安全帽。

 更换刀具时，请确保主轴转速在完全停止的前提下，才能用扳手拆下主轴螺母，

进行更换刀具工作，操作人员在操做机器过程中禁止配带手套，上机操作！

 机器在进行平面度检测时请勿触碰加工平台或用力碰撞工作平台，这样会使机器

东莞市晶研仪器科技有限公司

- 8 -

的平面度检测功能错误而造成无法打磨或打磨过度的情况。

 机器运行过程中不要将手指放到平台间隙处以免夹伤手指。

 机器在打磨过程中会产生大量的 IC 粉尘，请佩戴口罩或者选配我们的吸尘系统，

以免吸入大量粉尘对您的健康造成影响。

二、打磨机工作流程

1. 打磨机的安装与接线

A.把晶研 BGA 打磨机放到工作平台上，通过调整打磨机底部的 4 个脚垫使打磨机

平稳的放在工作台上；

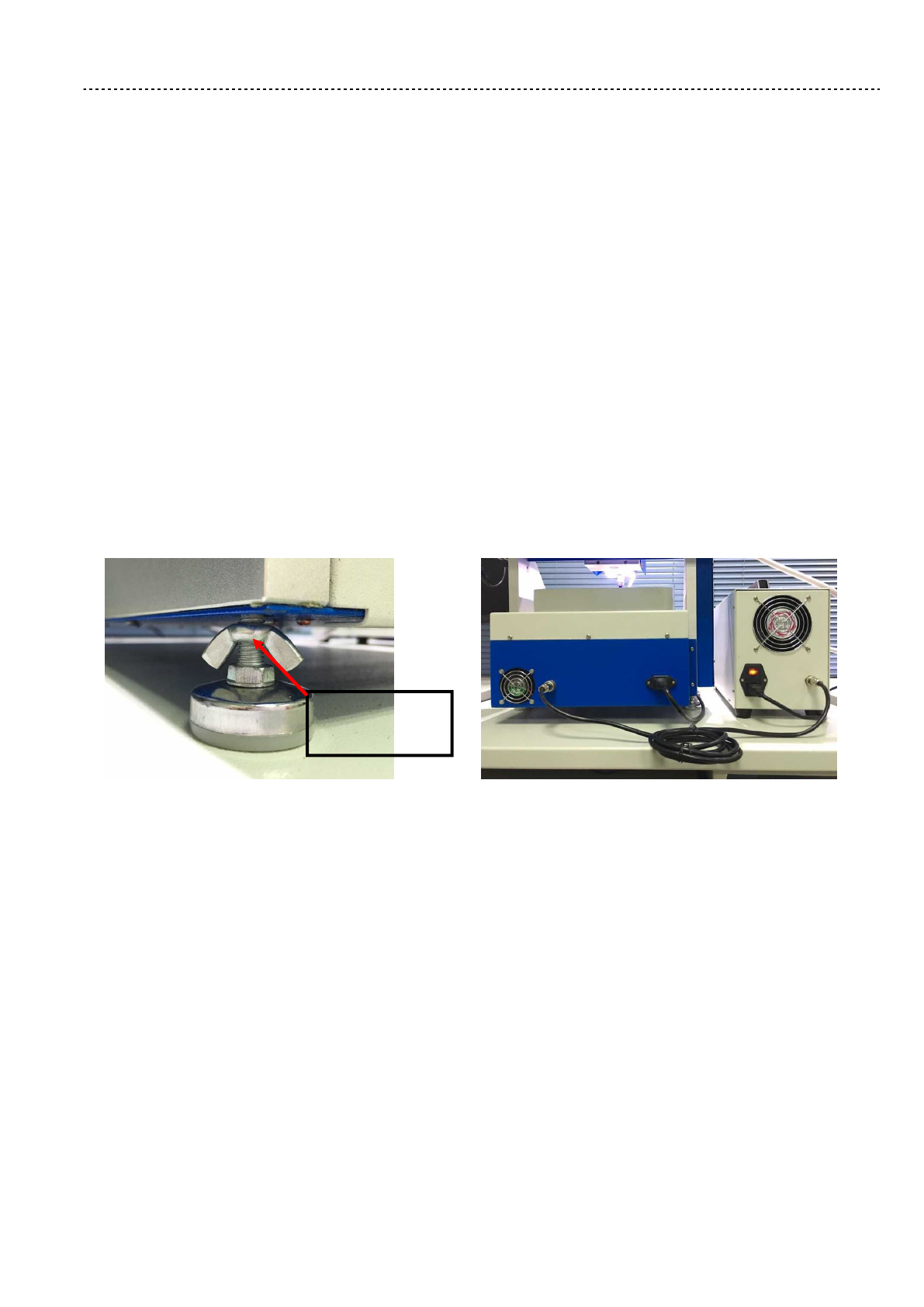

脚垫调整示意图机器接线图

B.按照机器的接线图连接机器的电源线和吸尘系统的接线，务必确认打磨机连接

的电源线接地良好；

2. 模板的安装与更换

A.第一步：松开模板 4 条边上的 4 个固定螺丝，松开时用 5 号的六角扳手按照顺

时针（如图所示）的方向依次松开，松开时注意主轴上不要装夹刀具，以免刀具将

手划伤；

B.第二步：把新的模板放在打磨平台上，使模板定位孔和打磨平台定位孔相对应，

通过调整螺母来

调整脚垫的高低

东莞市晶研仪器科技有限公司

- 9 -

然后在 3 个定位孔上分别插上我们赠送的 4mm 定位针进行模板定位；

C.第三步：按照对角(如图所示)方向分别安装模板 4 条边上的 4 个固定螺丝，固

定时切记不可一次性锁紧，应分开几次锁紧，否则可能导致不能锁紧模板；

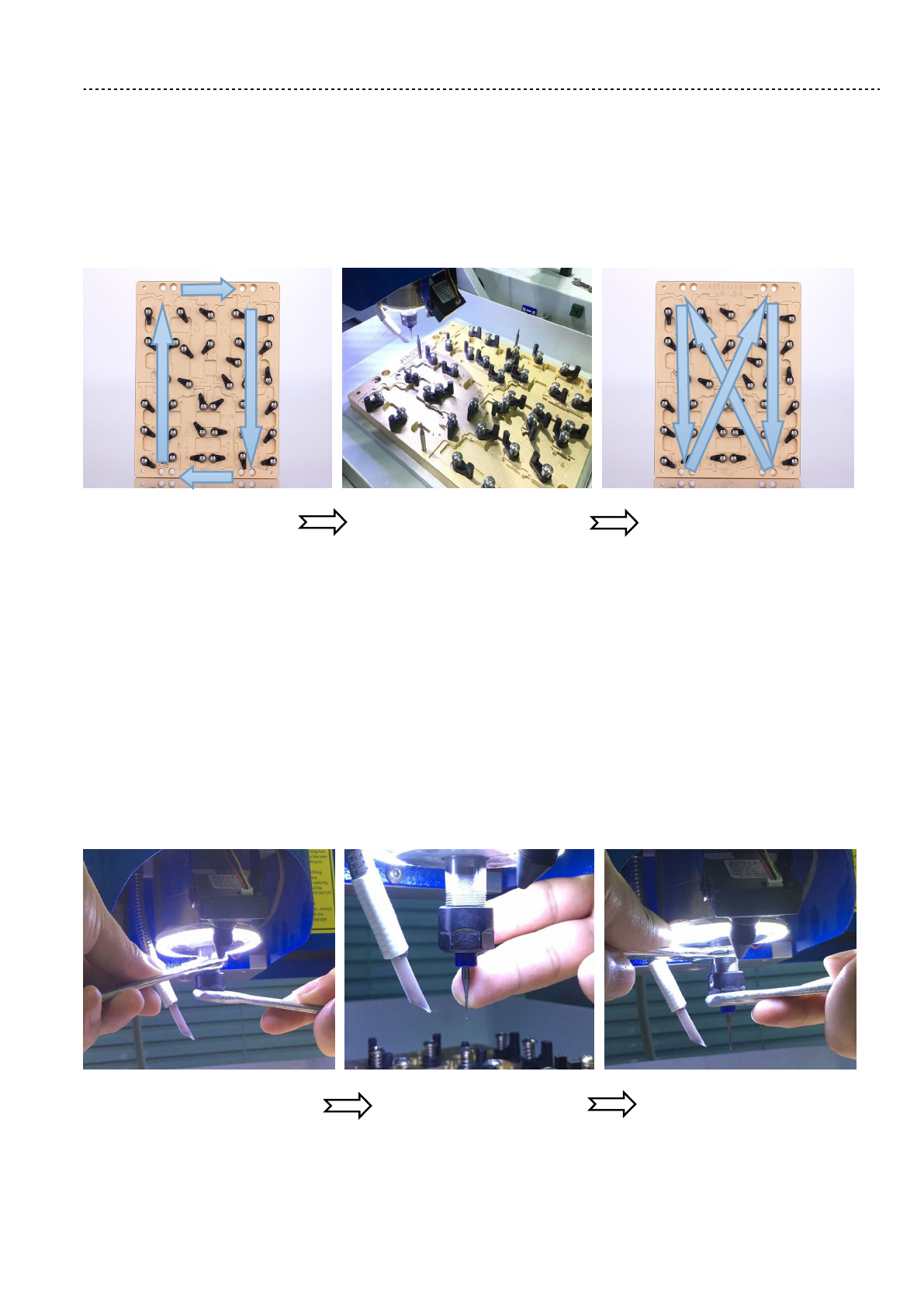

①松开固定螺丝 ②更换模板，插定位销 ③锁紧固定螺丝

3. 打磨刀具的安装

A.第一步：用 13 号和 17 号扳手分别卡住主轴和主轴螺帽，向内侧压紧，松开主

轴螺帽；

B.第二步：将带有卡环的打磨刀具直接放到主轴夹头里面，然后放到主轴下部，

确保卡环刚好顶住夹头，一手保护打磨刀，一手拧紧主轴螺帽，拧紧前应将打磨刀

具在夹头内转动数圈后再拧紧；

①松开主轴螺帽 ②安装打磨刀具 ③锁紧主轴螺帽

C.第三步：再次用 13 号和 17 号扳手分别卡住主轴和主轴螺帽，向外侧压紧，从
