一．打磨机简介
1.打磨机概述
晶研全自动 BGA 打磨机是由东莞市晶研仪器科技有限公司独立研发的全自动 BGA
系列打磨机，配合相应的打磨模具可对各种类型的手机平板 IC 进行打磨，打磨效果
优秀。晶研系列 BGA 打磨机采用进口耗材，整机的装配都经过严格的把关。打磨机
以其独有的平面度检测功能使得打磨变形的 BAG 主板更加精确简单。打磨机设定打
磨程序简单，只需要设定 IC 的长宽厚即可生成相应 IC 的程序。打磨机选配的静音
式吸尘系统更解决了打磨过程中的粉尘和噪音对打磨人员的身体伤害问题。与此同
时打磨机的高清摄像头配合高清显示屏能够实时观察打磨状态，使得打磨监控更加
方便快捷。
晶研全自动 BGA 打磨机具有以下特点：
整机都是由晶研工程师独立研发，无需连接电脑,拥有全新的操作系统，通过集
成一体化触摸屏进行操作，操作简单，选择相应程序，点击“运行”，一键搞定；
平台内置传感器，全自动芯片校平检测，分析并生成曲面打磨数据，解决因主板
变形而产生打磨不完整问题，主板不平一样打；
全自动对刀功能，更换铣刀后无需重新对刀，解决手动对刀产生的误差以及繁琐
的操作，节省时间；
系统自动编程，设置芯片大小即可自动出刀路，支持手动设置下刀深度及坐标，
解决尺寸误差大的问题；
机器无需任何电脑基础，5 分钟上手，解决异地朋友学习培训的不必要时间，一
人控制三台机无压力；
高精密一拖八模板，全系列苹果主板 IC 原件均可以打磨，支持后续无限升级模
东莞市晶研仪器科技有限公司
- 2 -
具，解决因市场调配手机产品更替需求；
智能 SD 卡存储数据，全系列苹果 IC 原点位置，芯片尺寸厚度等打磨参数均已调
好，购机即可直接打磨，免费打磨数据更新；
智能保护系统，可以通过压力监测刀具磨损情况，提醒更换刀具，主轴下刀压力
超程，以及 Y 轴防夹手功能，机器自动急停报警；
自动吸尘系统（选配），支持自动或手动控制，边打磨边吸尘，刀具磨损小，打
磨效果更佳，解决常见吸尘器及产生噪声过大，异地携带不便，且便于芯片灰尘
的回收；
高清摄像头（选配），可手动对焦，可实时观察打磨 IC 状态，打磨完成后能清
晰得观察打磨效果方便快捷；
2.
打磨机结构简介

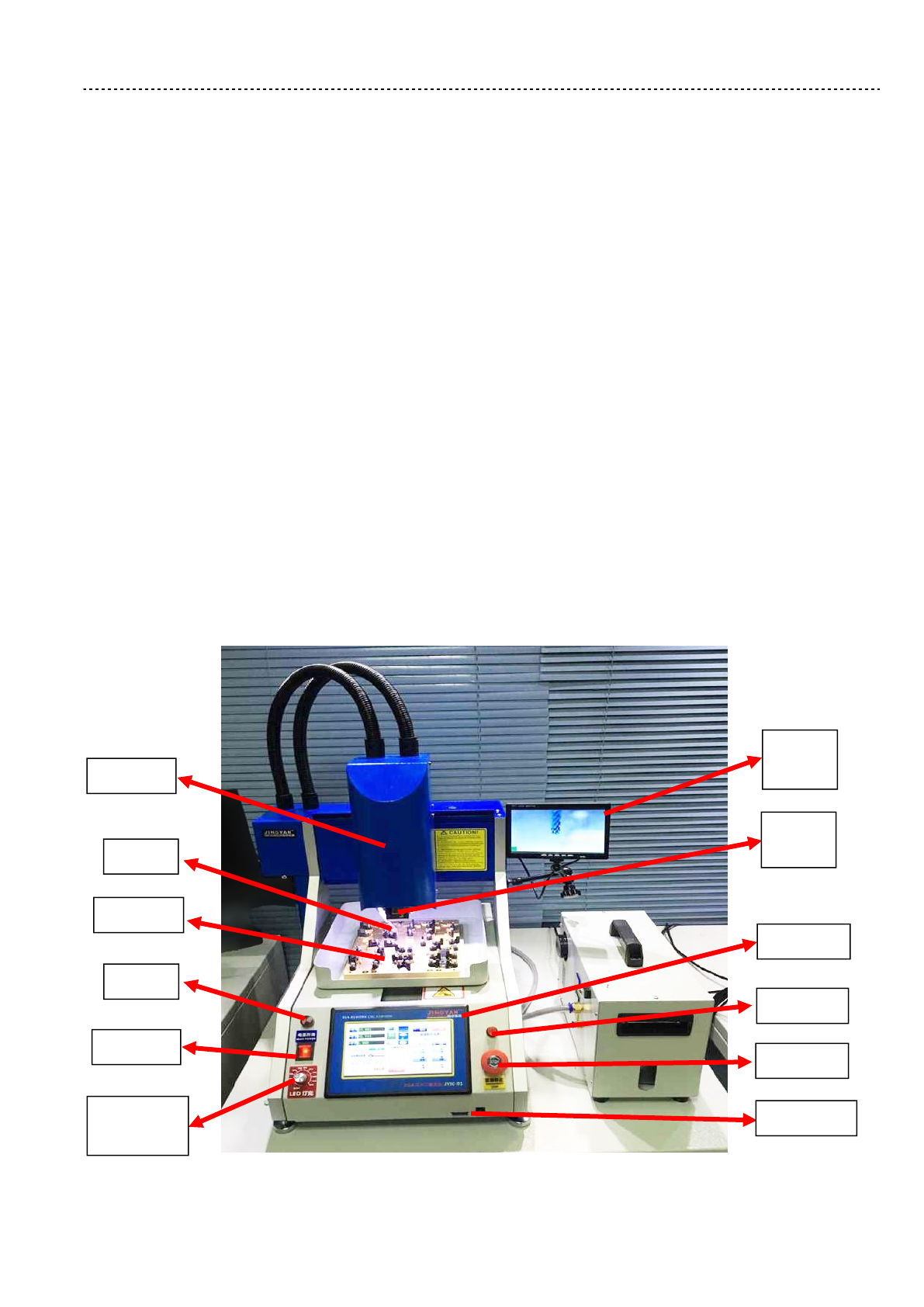

正面主图
1-1
吸尘嘴
SD 卡插槽
高 清
LED 屏
高清摄
像头
暂停按钮
打磨模板
警报灯
电源开关
主轴 LED
灯开关
触控面板
急停开关
主轴电机
东莞市晶研仪器科技有限公司
- 3 -

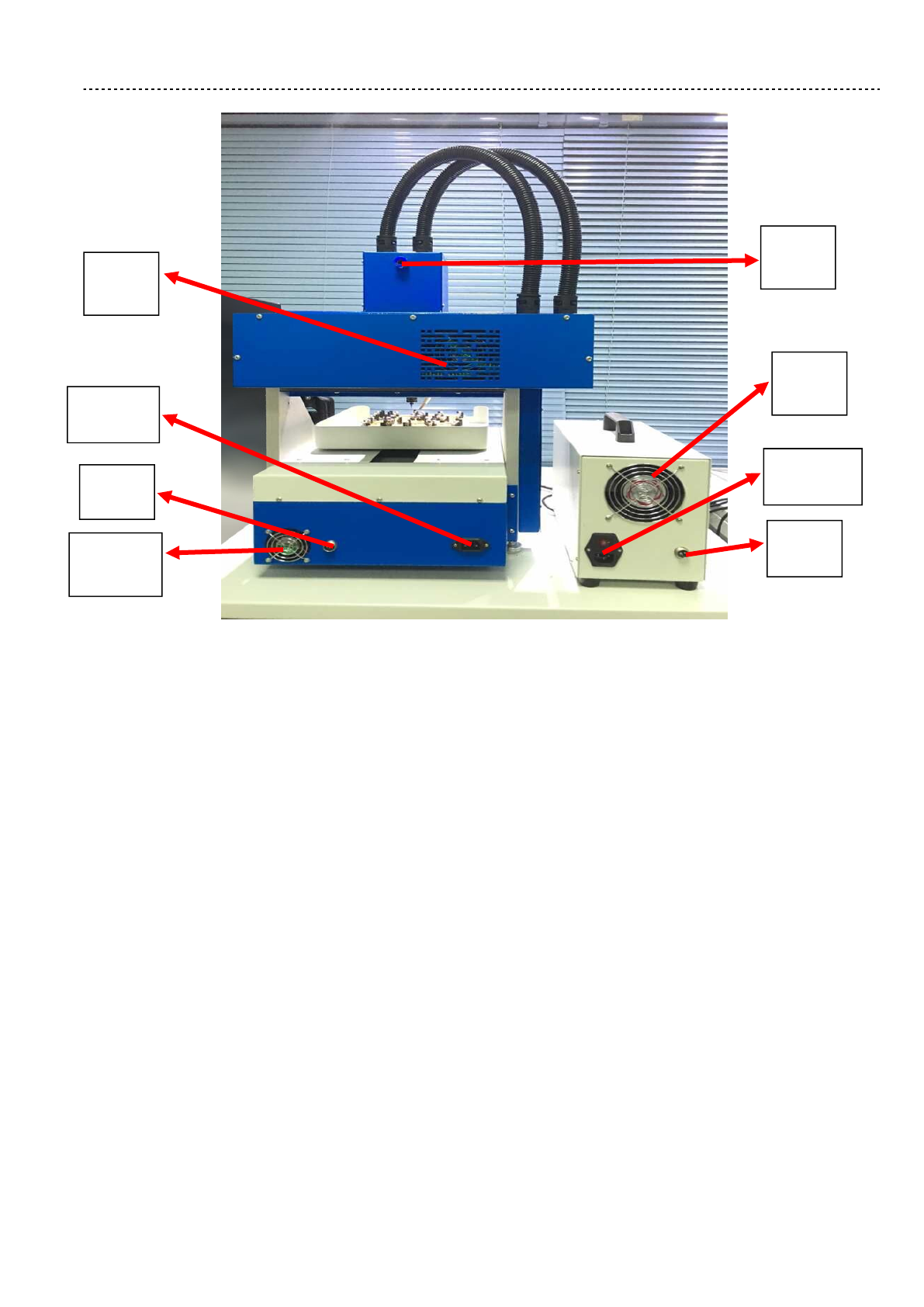

背面主图
1-2
常用按键及功能说明：
a.
电源开关：打开电源开关以后机器会开机并自动返回机械原点；
b.
主轴
LED
灯开关：通过这个旋钮我们可以调节
LED
灯光线的强弱；
c.
触控面板：通过触碰相应的按键我们的机器可以做出相应的反应；
d.
暂停按钮：按下以后机器处于暂停状态，机器发出警报并闪动警报灯
5
秒，按起
来可以解除暂停状态；
e.
紧急停止按钮：当遇到紧急情况时，按下它机器会马上处于断电状态；
f. SD
卡插槽：所有的打磨数据都是存储在
SD
卡里面的，开机前需插上
SD
卡，
SD
卡在机器运行过程中不能拔出；
g.
高清摄像头和
LED
屏：可实时监控打磨状态，观察打磨完成以后的效果；
h.
吸尘系统：可实时吸收打磨出来的
IC
粉尘，降低粉尘带来的身体伤害。
吸尘器
风扇
主轴水
冷系统
打磨机电
源线接口
吸尘器
接口 B
打磨机散
热风扇
吸尘器电
源线接口
吸尘器
接口 A
吸尘管
接口
