东莞市晶研仪 器科技有限公 司 - 11 - 打 磨 参 数 ， 粗 加 工 和 精 加 工 位 置 也 会 显 示 相 应 的 打 磨 深 度 和 次 数 ； B.第二步： 打磨 前确定好相应 的打磨参数后 （常见 手机 IC 打磨参数见 附录） ， 选 择“平面 度检测”“粗加 工”“精加 工”后，点击 “运行”，打 磨机就开始自 动进 行平面度检 测和打磨了； 选择打磨程序 ⑤ ④ ③ ② ①
东莞市晶研仪器科技有限公司
- 10 -
而紧固打磨刀具；

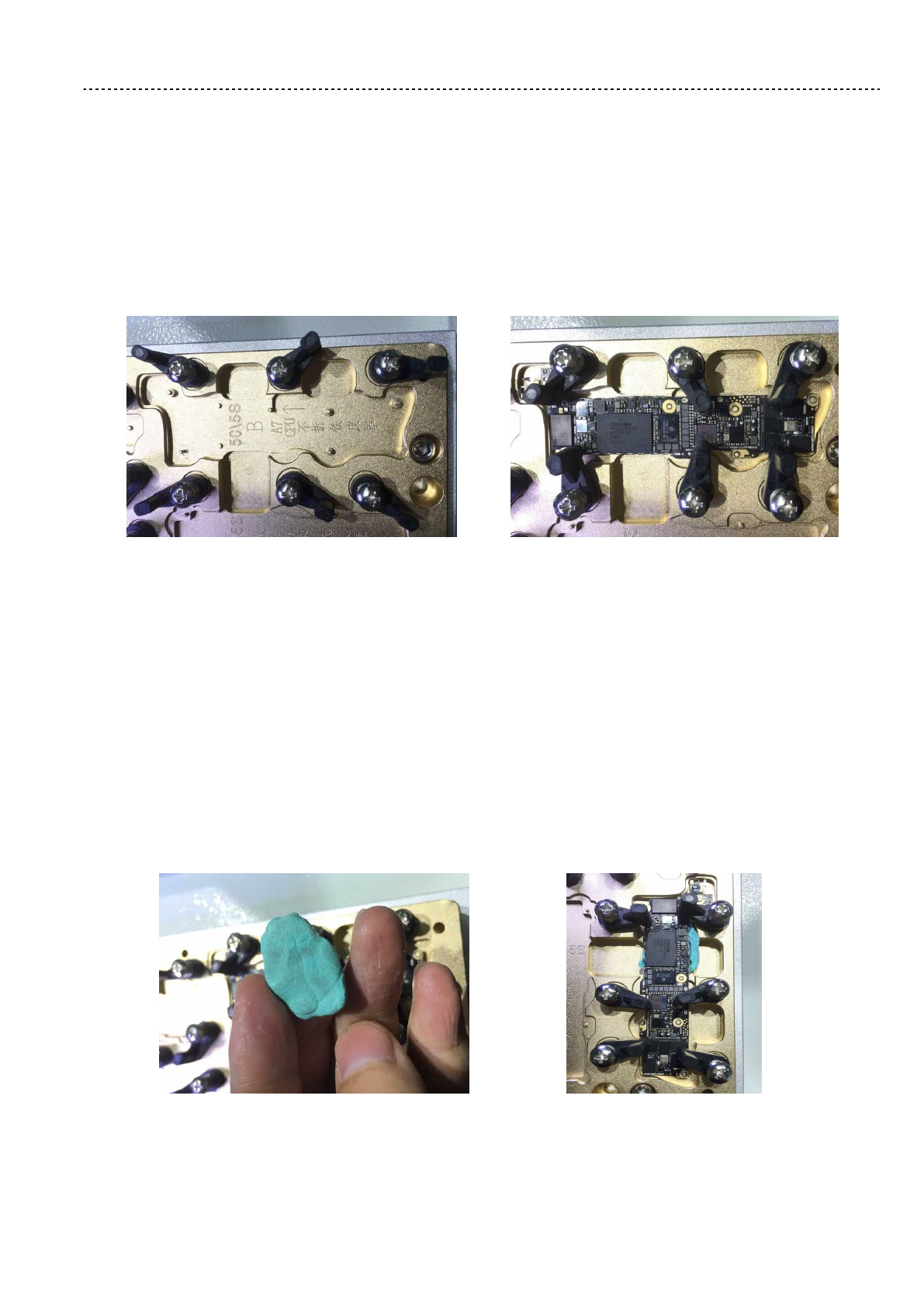

4. IC 主板的固定
A.第一步：根据需要打磨的 IC 选择相应的模板固定卡位，松开相应卡位的 IC 固
定夹；
警告：固定时一定要注意不能让固定夹在加工过程与吸尘嘴或刀具产生碰撞！！
B.第二步：将需要打磨的 IC 固定到相应的模板固定卡位上，用固定夹压紧需要打
磨的 IC，压紧时应保证固定夹不会影响到吸尘系统的工作以及 IC 的打磨；
C.第三步：用手前后左右轻轻晃动一下已经固定好的 IC，看看是否会晃动，需要
注意的是有的 IC 硬盘已经打掉，在打磨 CPU 时由于主板太薄在打磨时产生振动导致
打磨效果不佳时，我们可在已经打掉硬盘的位置垫少许橡皮泥来防止打磨时 IC 的振
动；

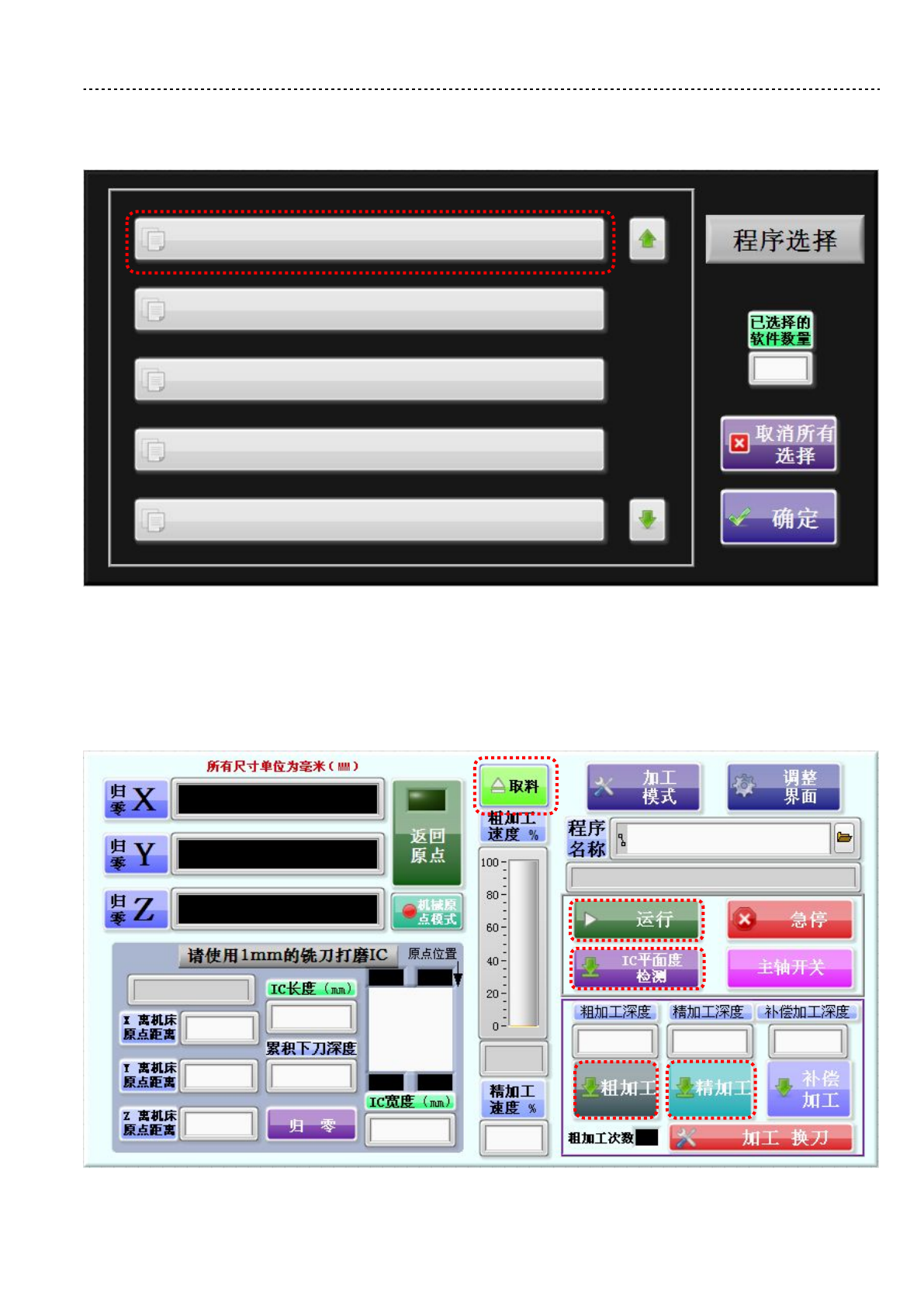

5. IC 打磨过程演示
A.第一步：固定好 IC 后，选择相应的打磨程序，这时 IC 参数框会显示相应的 IC
东莞市晶研仪器科技有限公司
- 11 -
打 磨 参 数 ， 粗 加 工 和 精 加 工 位 置 也 会 显 示 相 应 的 打 磨 深 度 和 次 数 ；
B.第二步：打磨前确定好相应的打磨参数后（常见手机 IC 打磨参数见附录），选
择“平面度检测”“粗加工”“精加工”后，点击“运行”，打磨机就开始自动进
行平面度检测和打磨了；
选择打磨程序
⑤
④
③
②
①
东莞市晶研仪器科技有限公司
- 12 -
C.第三步：打磨过程中我们可以通过高清摄像头在我们的 LED 显示屏上实时观察打
磨状态和打磨效果，打磨完成后我们直接点击“取料”按钮，然后松开固定夹，取
出已经打磨完成的 IC 即可；
6. 吸尘与显微镜的使用

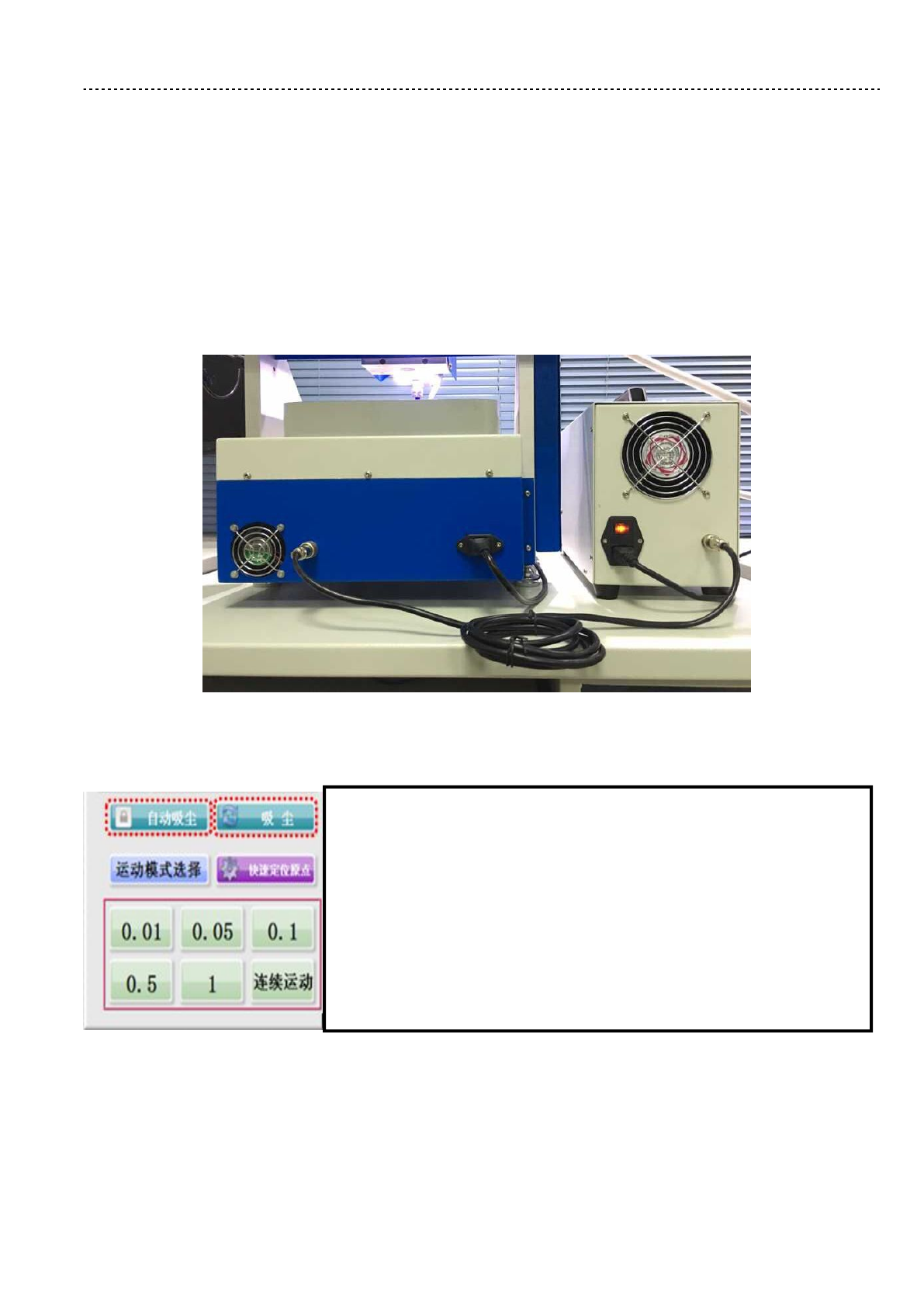

A.吸尘系统的使用
吸尘系统连接示意图
备注：①电源线一端连接插排，一端连接吸尘器电源接口；②吸尘管一端接吸尘器吸气或吹气接口，另一端连接打磨机的吸尘接
口；③吸尘控制线一端接吸尘器接口 A，另一端接吸尘器接口 B。
B.显微镜的使用
高清摄像头和高清的 LED 显示屏一起构成了我们的实时监控系统，通过这个系
①
③
②
通过点击自动吸尘按钮可以切换自动吸尘和手动吸尘
的状态。切换到自动吸尘时，在进行完平面度检测后主
轴自动开启吸尘系统也会自动开启，打磨完以后，主轴
停止吸尘系统也会自动停止；切换到手动吸尘时可以通
过点击吸尘按键来控制吸尘系统的开关。
