C.第三步：打磨过程中我们可以通过高清摄像头在我们的 LED 显示屏上实时观察打
磨状态和打磨效果，打磨完成后我们直接点击“取料”按钮，然后松开固定夹，取
出已经打磨完成的 IC 即可；
6. 吸尘与显微镜的使用
A.吸尘系统的使用
吸尘系统连接示意图
备注：①电源线一端连接插排，一端连接吸尘器电源接口；②吸尘管一端接吸尘器吸气或吹气接口，另一端连接打磨机的吸尘接
口；③吸尘控制线一端接吸尘器接口 A，另一端接吸尘器接口 B。
B.显微镜的使用
高清摄像头和高清的 LED 显示屏一起构成了我们的实时监控系统，通过这个系
①
③
②
通过点击自动吸尘按钮可以切换自动吸尘和手动吸尘
的状态。切换到自动吸尘时，在进行完平面度检测后主
轴自动开启吸尘系统也会自动开启，打磨完以后，主轴
停止吸尘系统也会自动停止；切换到手动吸尘时可以通
过点击吸尘按键来控制吸尘系统的开关。
东莞市晶研仪器科技有限公司
- 13 -
统我们能实时的观测到打磨 IC 的状态和刀具的磨损状况，与此同时再打磨完成后我
们可以直接观测到打磨完成的 IC 的打磨效果，该系统是直接安装到机器上的，无需
客户自行安装。

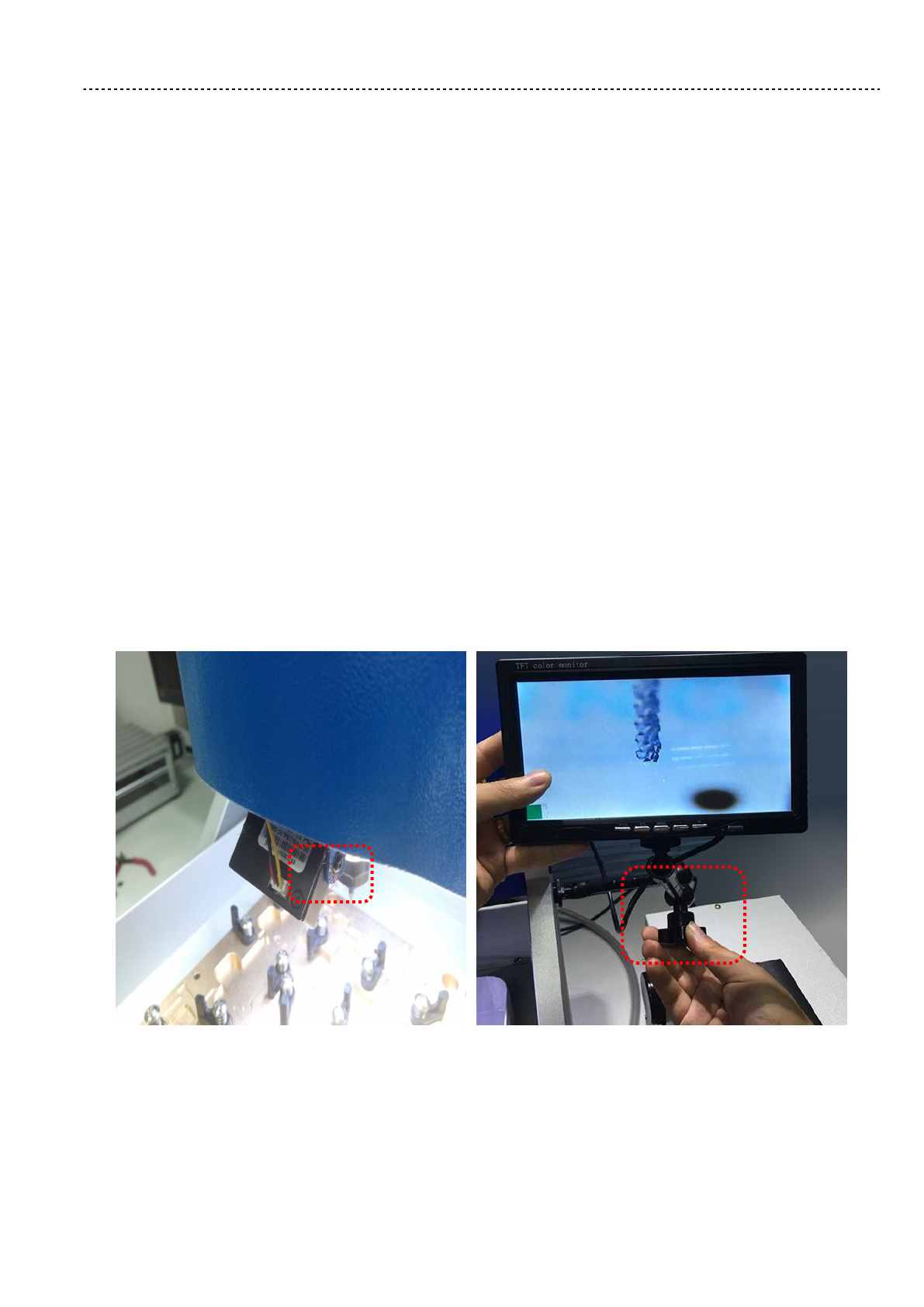

由于使用的习惯和方便性问题有时候我们需要对摄像头或者显示器进行一些调
整，具体调整方法如下：
摄像头的调整：一般我们出厂前已经对摄像头的角度做好了调整，要调整摄像
头的位置我们一般都是通过移动选择框里面选择 X、Y、Z 的移动来进行调整，有时
我们需要对角度进行调整的也可以通过调整摄像头的固定螺丝来进行调整。
LED 显示屏的调整：高清显示屏的支架有三个关节部位，要调整显示屏的位置
我们需要先松开固定螺母，然后调整三个关节至相应位置，调整好以后把固定螺母
拧紧即可。
调整固定螺丝 调整固定螺母
三、常见问题及措施
东莞市晶研仪器科技有限公司
- 14 -
1.
新建
IC
打磨数据
晶研
BGA
打磨机
SD
卡内部存储的数据为某种手机主板的
IC
打磨数据，当我们
需要进行其他手机主板的
IC
进行打磨的时候，我们需要重新购买打磨模板并建立新
的
IC
打磨数据，新建
IC
打磨数据具体步骤如下：

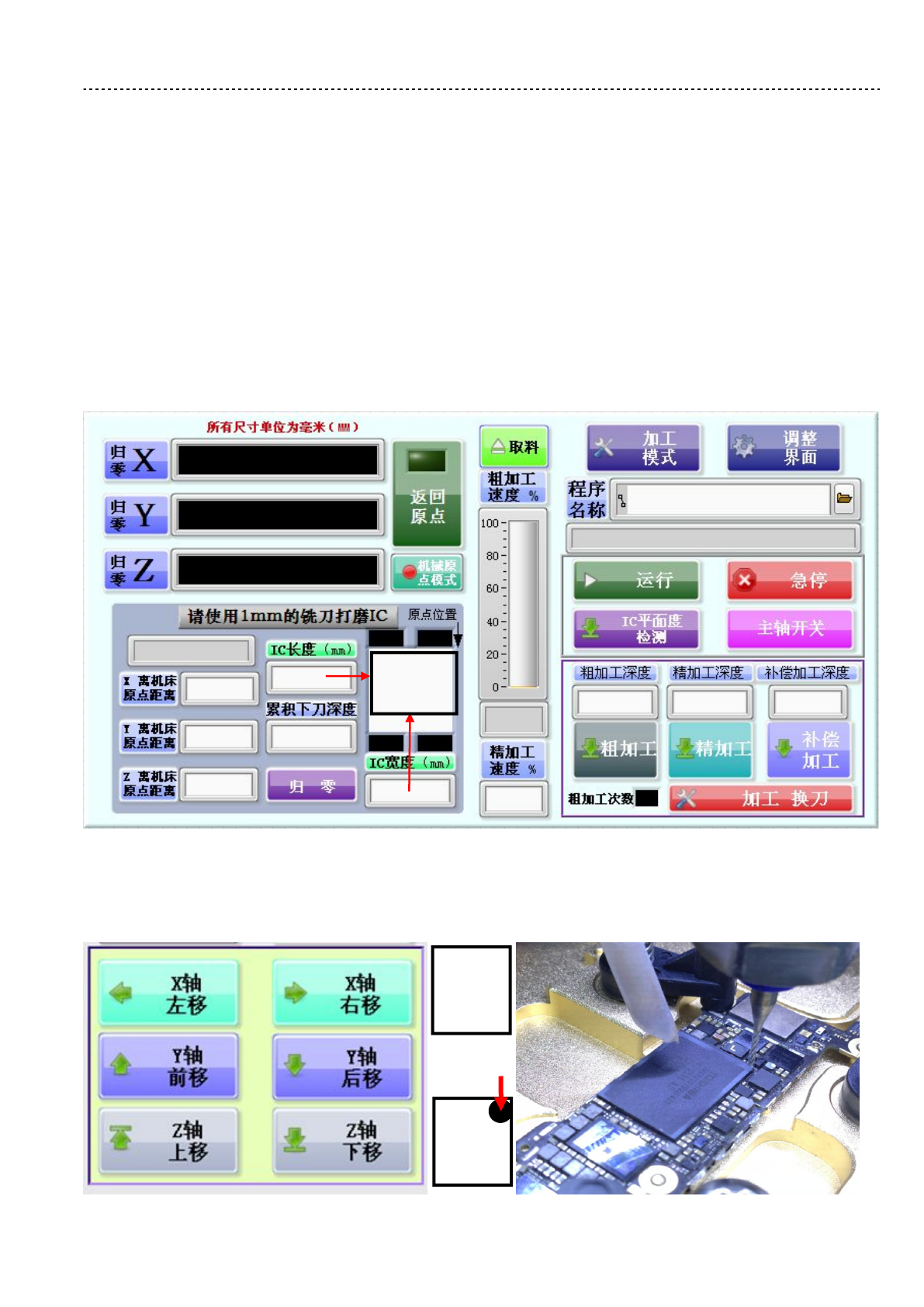

A.
第一步：用游标卡尺量取需要打磨
IC
的长和宽，输入到
IC
参数框的
IC
长度和
IC
宽度位置；
B.
第二步：通过移动选择框选择
X
、
Y
、
Z
移动将刀具移动至需要打磨的
IC
的右
上角位置；
输入 IC
的长、宽
移动至
IC 的
右上角
IC
打磨刀
