维修调整要领书 12 -4 12 -2 ． 系统盘的更换 在 FX -3R 中系统盘由一台大容量 SSD 组成，在内部分为 C 驱动器和 D 驱动器使用。 C 驱动器内装有 Windows 和 RTX 等操作系统， D 驱动器内保存着 FX -3R 的系统程序和参数、生产程序文件之类。 12 -2- 1 ． SSD 的更换 SSD 内保存着 FX -3R 系列工作所需的 Windows 和 RTX 等操作系统，作为装置的启动盘。 更换 …
维修调整要领书
12-3
4） 如接着按“MENU”按钮，画面右下方①会显示“+”，故触摸中央部分。
5） 画面左下方②会显示“+”，故触摸中央部分。
6） 画面右上方③会显示“+”，故触摸中央部分。
7） 画面左上方④会显示“+”，故触摸中央部分。
监视器画面触摸位置
注意事项
进行接触式面板的调整时，请使用手指或头部圆形的触摸笔等。
请勿使用活动铅笔等尖头物品进行调整。校准点要按中央位置。
目标为 1mm 以内。
不小心按了标记以外的部位时，经过约 5 秒钟后会显示 ERR，请从作业 No.1 开始从新进行。
8） 最后如显示出“TP Calib. OK!”，表示正常结束。
注意事项
中途或最后显示“TP Calib. Err”时，请从作业 No.1 开始从新进行。
①
②
③ ④
正常结束 Err显示
维修调整要领书
12-4
12-2．
系统盘的更换
在 FX-3R 中系统盘由一台大容量 SSD 组成，在内部分为 C 驱动器和 D 驱动器使用。C 驱动器内装有
Windows 和 RTX 等操作系统，D 驱动器内保存着 FX-3R 的系统程序和参数、生产程序文件之类。
12-2-1．
SSD 的更换
SSD 内保存着 FX-3R 系列工作所需的 Windows 和 RTX 等操作系统，作为装置的启动盘。
更换 SSD 时，请一定按照手册的程序实施。
12-2-1-1.
需要部件
① ENVIRONMENT SYSTEM 132 ASM (SSD)
在 FX-3R 中，需要有 ENVIRONMENT SYSTEM 132 ASM（装有 Windows 和 RTX 等 OS 环境的 SSD，
这些操作系统是装置运行所必需的）。
表 12-2-1-1-1 SSD 的货号
② FX-3R 系统程序安装盘
是 FX-3R 的软件。保存有 FX-3R 所有的系统程序，安装时要指定机型（仅在新安装时）。
③ Flexline DB 安装盘：是元件库数据库。
* 要将主机软件安装到白名单式杀毒软件（选购品）用 SSD 内时，请参照 12-2-6 章。
语言
OS
品名
货号
备考
共同
（日·英·中）
Windows XP Emb ENVIRONMENT SYSTEM 132 ASM 40109193
Ｍ/C Rev.E
以前
共同
（日·英·中）
Windows
Embedded
Standard 2009
ENVIRONMENT SYSTEM 132 ASM
40174482
M/C Rev.F
以后
维修调整要领书
12-5
12-2-1-2.
更换方法
SSD 的设置位置在控制支架上。
1） 拆下⑨带垫片螺丝，在注意 IDE 连接器状态的同时从托架上整体卸下。
2） 请拆下③带垫片螺丝，卸下②SSD 托架，取下 IDE 连接器。
3） 请拆下⑤⑦的螺丝，从⑥承重板上卸下①SSD。
4） 安装时，请按照相反的程序进行安装。

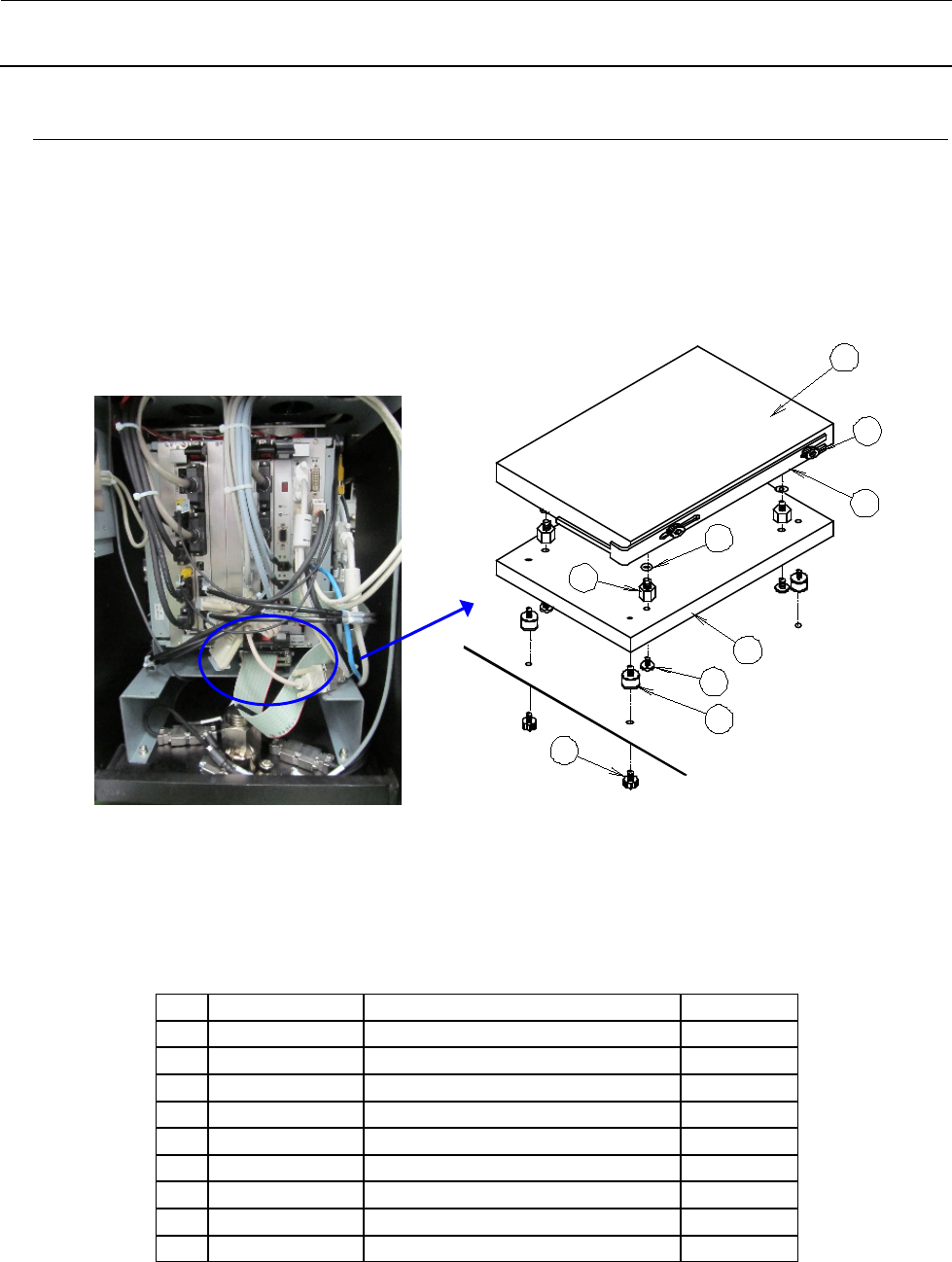

图 12-2-1-2-1 SSD 更换图
【更换零件一览表】
表 12-2-1-2-1 SSD 更换零件
No.
货号
品名
每台数量
① 40109193 ENVIRONMENT SYSYTEM 132 ASM 1
② 40057003 SSD 托架 1
③ SL4030681SC 带垫片内六角螺栓 M3×6 2
④ WP0320501SC 平垫片 M3 4
⑤ E3032700000 伸缩接头 4
⑥ 40011588 承重板 1
⑦ SL4030881SC 带垫片内六角螺栓 M3×6 4
⑧ E1612721000 防震橡皮 4
⑨ SL4030881SC 带垫片内六角螺栓 M3×6 4
1
2
3
4
5
6
7
8
9
