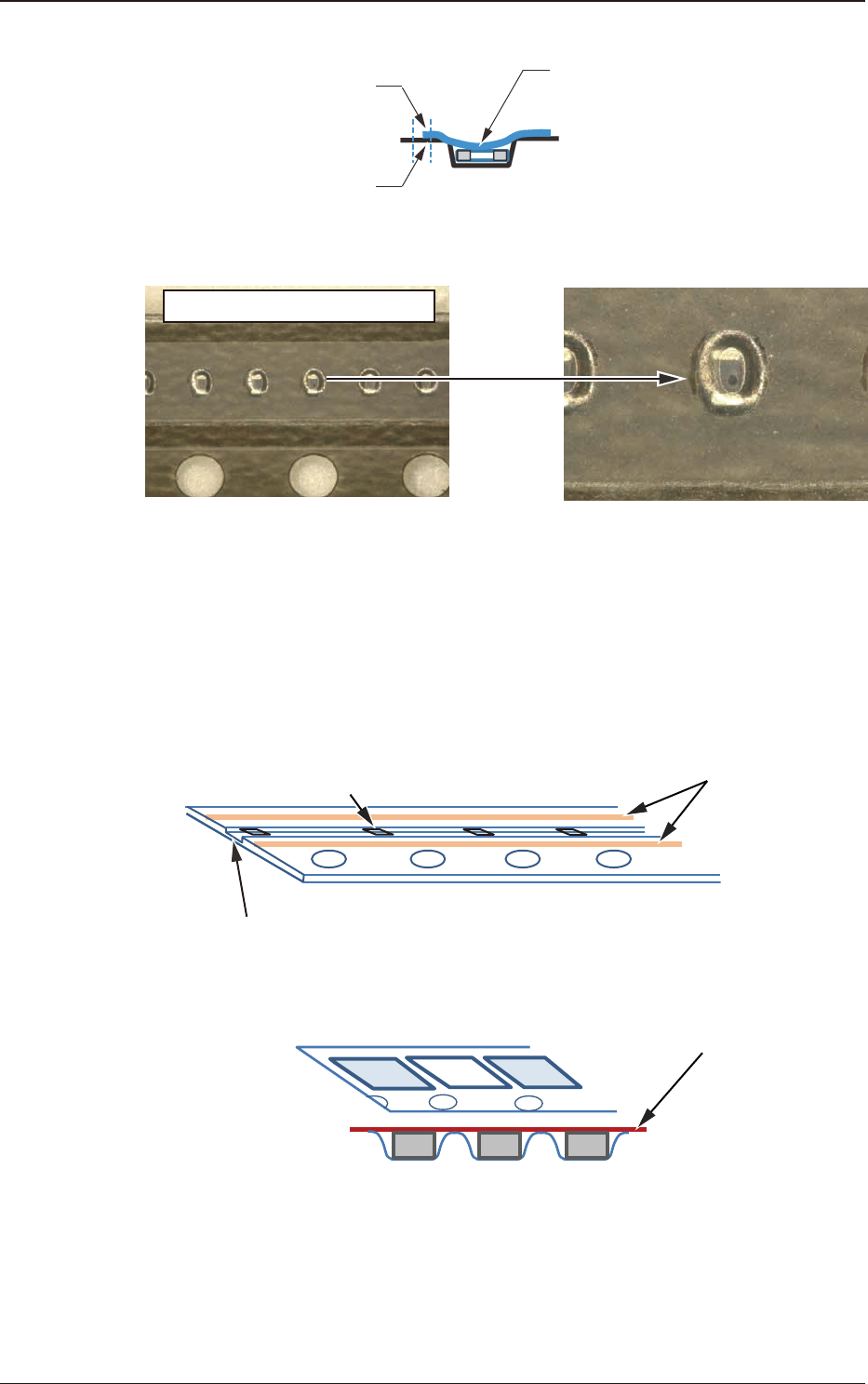

1407-001

1.3対象テーピング仕様

※下記のようなテーピング部品の取り扱いはできません。

凹状にへこんでいる

エンボステープ

カバー

テープ

キャリア

テープ

Fig.A16

ポケット部で凹状に沈んでいる

拡大

Fig.A17

•

キャリアテープのテープの上面部は平坦で、中央部に凹み等がないテー

ピング部品であること。

また、ポケットとポケットの間隔が狭い場合にも、キャリアテープ上

面は、装填されている部品よりも上方に位置しているテーピング部品

であること。

※下記のようなテーピング部品の取り扱いはできません。

ポケット

カバーテープ

融着部

エンボステープ

キャリアテープ上面が平坦でなく、ポケットとポケット

の間が凹状に沈んでいる。

Fig.A18

カバーテープ

エンボステープ

ポケットとポケットの間隔が狭く、エンボス成形

テーパ角との関係でキャリアテープ上面が、装填

部品上面より上方に位置していない。（クリアランスがない。）

Fig.A19

OM-1832

1-10

1407-001

1.3対象テーピング仕様

•

カバーテープの融着部は、ポケット外側の左右にのみ形成されている

テーピング部品であること。

※下記のようなテーピング部品の取り扱いはできません。

カバーテープ

融着部

キャリアテープ

ポケット外側の左右以外に、ポケット間表面にも融着されている箇所がある。

（不定周期でスポット融着されているようなものも取扱いはできません。）

Fig.A20

•

キャリアテープに折りシワがないテーピング部品であること。

※下記のように折りシワの付いたテーピング部品は、カバーテープ処理

が正常にできない場合があります。

折りシワ

Fig.A21

OM-1832

1-11

1.4 テープフィーダの種類

TableA3

テープフィーダ

テープ幅

送りピッチ

(mm)

カバーテープ

処理部タイプ

テープの

種類

質量

(kg)

使用電源

バーコード

ラベルの色

SL-48085

8mm 幅デュアル

テープフィーダ

( ノート )

8

1.2 S

紙

エンボス

3.5 DC24V± 10% 水色+白色

SL-48086

8mm 幅デュアル

テープフィーダ

8

2.4 M

紙

エンボス

3.5 DC24V± 10% 黄色+ 白色

SL-48087

8mm 幅デュアル

テープフィーダ

8

2.4 L

紙

エンボス

3.5 DC24V± 10% ピンク+ 白色

SL-48088

8mm 幅デュアル

テープフィーダ

8

4 LL

紙

エンボス

3.5 DC24V± 10% 白色

ノート

SL-48085 は 1 mm ピッチのテーピングに対応しています。

734

312

20.2

単位:mm

Fig.A228mm幅デュアルテープフィーダ

1.4テープフィーダの種類

1407-001

OM-1832

1-12
