5.5メンテナンス方法

5.5 メンテナンス方法

5.5.1 SL テープフィーダカバー取外し、取付け

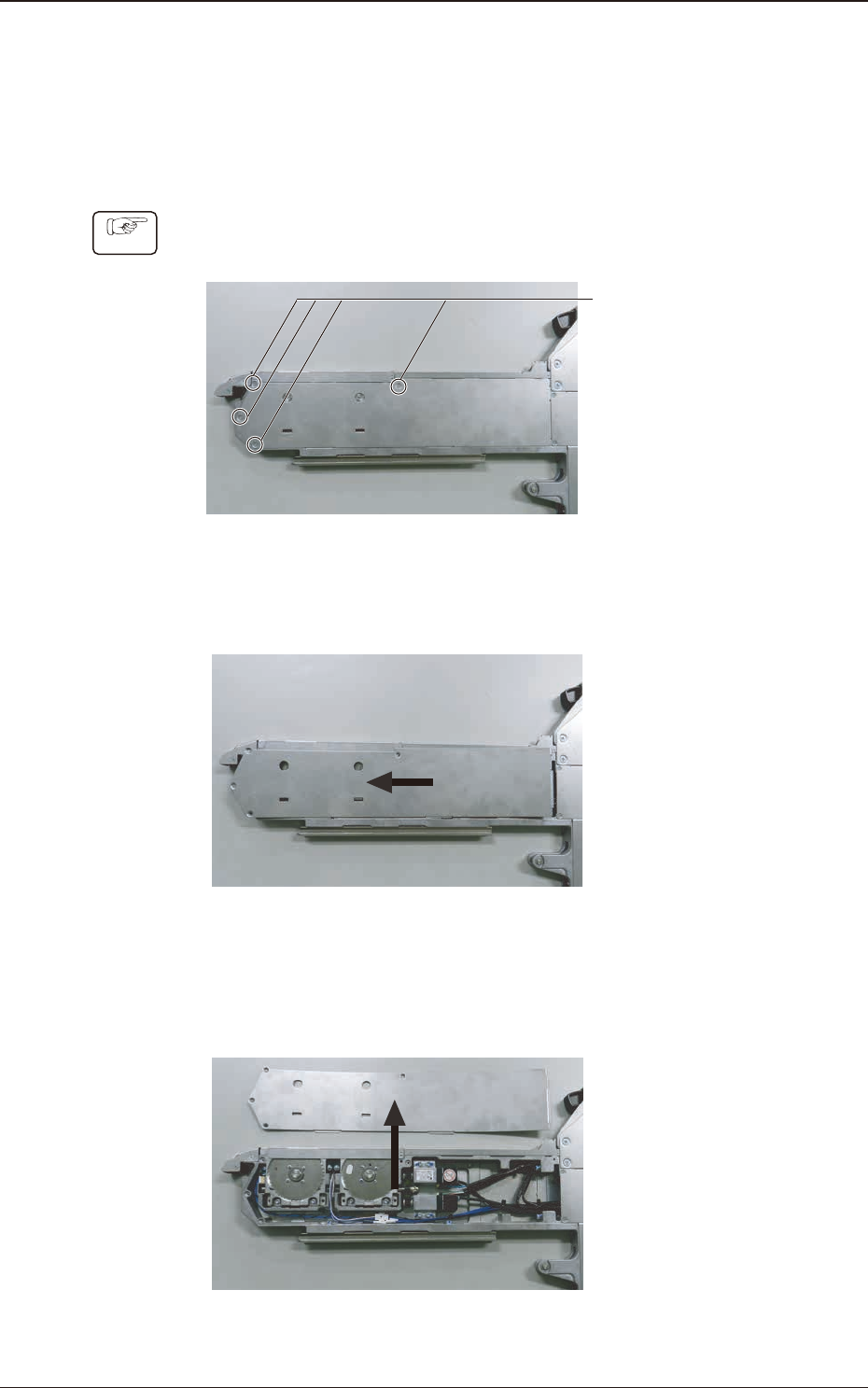

5.5.1.1カバー LA 取外し手順

手順



(1) カバー LA を固定している皿ネジを取外します。(4 か所 )

皿ネジ

(4 か所 )

Fig.E9

(2) カバー LA を矢印左方向にスライドさせます。

Fig.E10

(3) 次いでカバー LA を矢印上方向にスライドさせて、カバー LA を取外

します。

Fig.E11

1407-001

OM-1832

5-10

5.5メンテナンス方法

5.5.1.2左側面カバー 1 取付け手順

手順



（1）カバー LA の爪をフレーム 1 のスリットに挿し込みます。

Fig.E12

(2) カバー LA を矢印右方向にスライドさせ、爪を他のカバーの下に潜り

込ませます。

爪を下に

潜り込ませる

Fig.E13

(3) 皿ネジを取付け、カバー LA を固定します。(4 か所 )

皿ネジ

(4 か所 )

Fig.E14

1407-001

OM-1832

5-11

5.5メンテナンス方法

5.5.1.3カバー LD 取外し手順

手順



(1) カバー LD を固定している皿ネジを取外します。(2 か所 )

皿ネジ

(2 か所 )

Fig.E15

(2) カバー LD を矢印右方向にスライドさせます。

Fig.E16

(3) 次いでカバー LD を矢印下方向にスライドさせて、カバー LD を取外

します。

Fig.E17

1407-001

OM-1832

5-12
