2.1テープの取付け手順
2.1 テープの取付け手順
手順

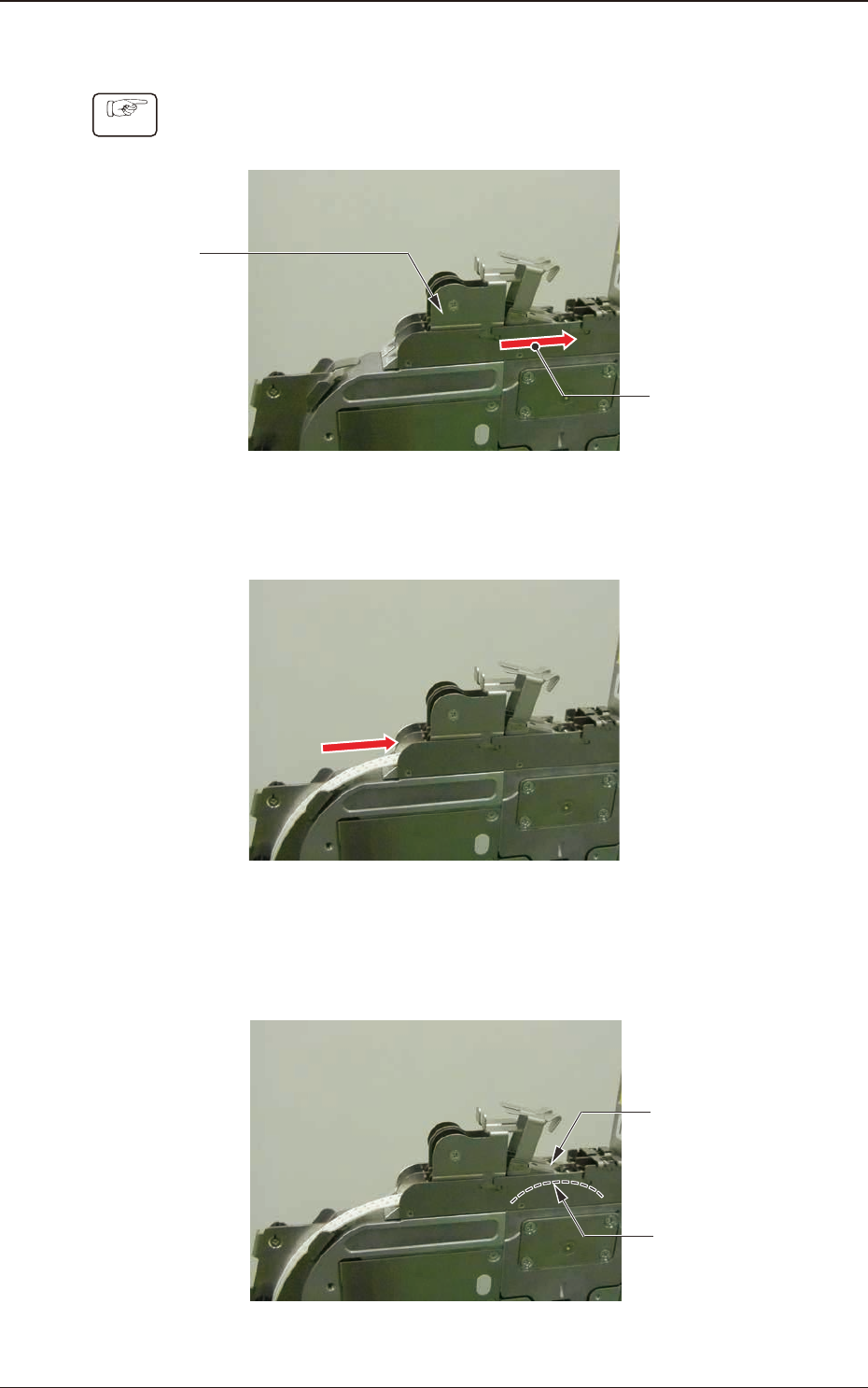

(1) テープを取り付けるレーンのローディングサプレッサを前方にスラ
イドさせてテープ挿入の準備をします。
ローディング
サプレッサ
手前にスライド
Fig. B5
(2) テープを差し込みます。
Fig.B6
(3) テープ先端部が、スプロケット (3) の歯に突き当たる位置まで挿入
します。
テープ先端部を
この位置まで
挿入します
スプロケット (3)
Fig.B7
1407-001
OM-1832
2-3
(4) ローラを持ち上げる為にレバーを押し下げ、テープを 10mm 程度押し
込みテープがスプロケット（3）の歯と噛み合うようにします。
テープのセット完了
ローラ
レバー
Fig.B8
(5) ローディング操作を行います。操作パネルの
ボタンでレーンを
選択後、
ボタンを 1 秒間押し続けます。
(1 秒間の長押し操作が検知された時点で、ローディング動作が開始
され、テープが自動で吸着位置へ運び込まれます。)
デジタル表示部
レーン選択ボタン
送りボタン
戻しボタン
ローディング
ボタン
Fig.B9
ノート
起動条件：テープ検出センサ (2) が ON：テープなし状態であること
2.1テープの取付け手順
1407-001
OM-1832
2-4
2.2 テープの取外し手順
手順
(1) テープを取外すレーンのローディングサプレッサを手前にスライド
させてテープ挿入口を広げます。
ローディング
サプレッサ
手前にスライド
Fig.B10
(2) アンローディング動作を行います。
操作パネルの
ボタンでレーンを選択後、 ボタンを押し、
1 秒以内に
ボタンを押します。( テープが後方へ逆転します。)
デジタル表示部
レーン選択ボタン
送りボタン
戻しボタン
ローディング
ボタン
Fig. B11
ノート
起動条件： テープ検出センサ (1) が ON：テープあり , または、テープ検
出センサ (2) が OFF：テープあり状態であること
2.2テープの取外し手順
1407-001
OM-1832
2-5
