2.4.2 エンボステープの先端処理手順
手順
(1) エンボステープの時は冶具の左側 (E) を使用し、テープ先端が突き
当たるまで、冶具に挿し入れます。
ノート
冶具はラベルが付いている方を上にして持って下さい。
ラベル
突き当たる
まで挿し入れる
左側 (E) を使用
テープ
Fig.B26
(2) 冶具を押し込み、テープ先端を潰します。
治具を押し込む
Fig.B27
(3) 先端処理完了。
Fig.B28
2.4テープ先端処理手順
1407-001
OM-1832
2-12
3. テープフィーダの取付けおよび取外し方法
注 意
テープフィーダを一括交換カートへ取付ける前に、以下のことに注意し
てください。
•
一括交換カートのキャスタのブレーキ (2 か所 ) をロックしてくださ
い。
•
テープフィーダが浮き上がると、吸着ノズルまたは装置 ( ヤマハモジュ
ラーマウンタ（チップマウンタ）) の破損および吸着異常の原因にな
ります。
テープフィーダを正しくセットしてください。
•
テープの取付けまたは交換などでテープフィーダのサプレッサを上げ
下げした際は、サプレッサが浮いていないことを確認してください。
•
テープのはみ出しがないことを確認してください。
注意
•
一括交換カートを動かすときは、ハンドルを持って操作
してください。
•
一括交換カートを動かすときは、足にぶつけないように
注意してください。
特に、床に突起や凹凸がある場合や敷物の段差やたるみ
などに引っかかった場合、カートの移動抵抗が急変する
場合があります。
1407-001
3.テープフィーダの取付けおよび取外し方法
OM-1832
3-1
3.1 テープフィーダの取付け手順
注意
テープフィーダは落下させないように着脱してください。
フィーダの機種によっては、重量の重いものもあります。
フィーダの取外しを片手で行いますとベースから外れたと
きの重みを片手で支えきれない場合があり落下の危険があ
ります。
テープフィーダを落とすと、足のケガや、フィーダ破損の
可能性があります。
両手で 1 台ずつ取扱い、落とさないように注意してくださ
い。
手順
(1) リールを一括交換カートのリール保持部のリール受けにセットする。

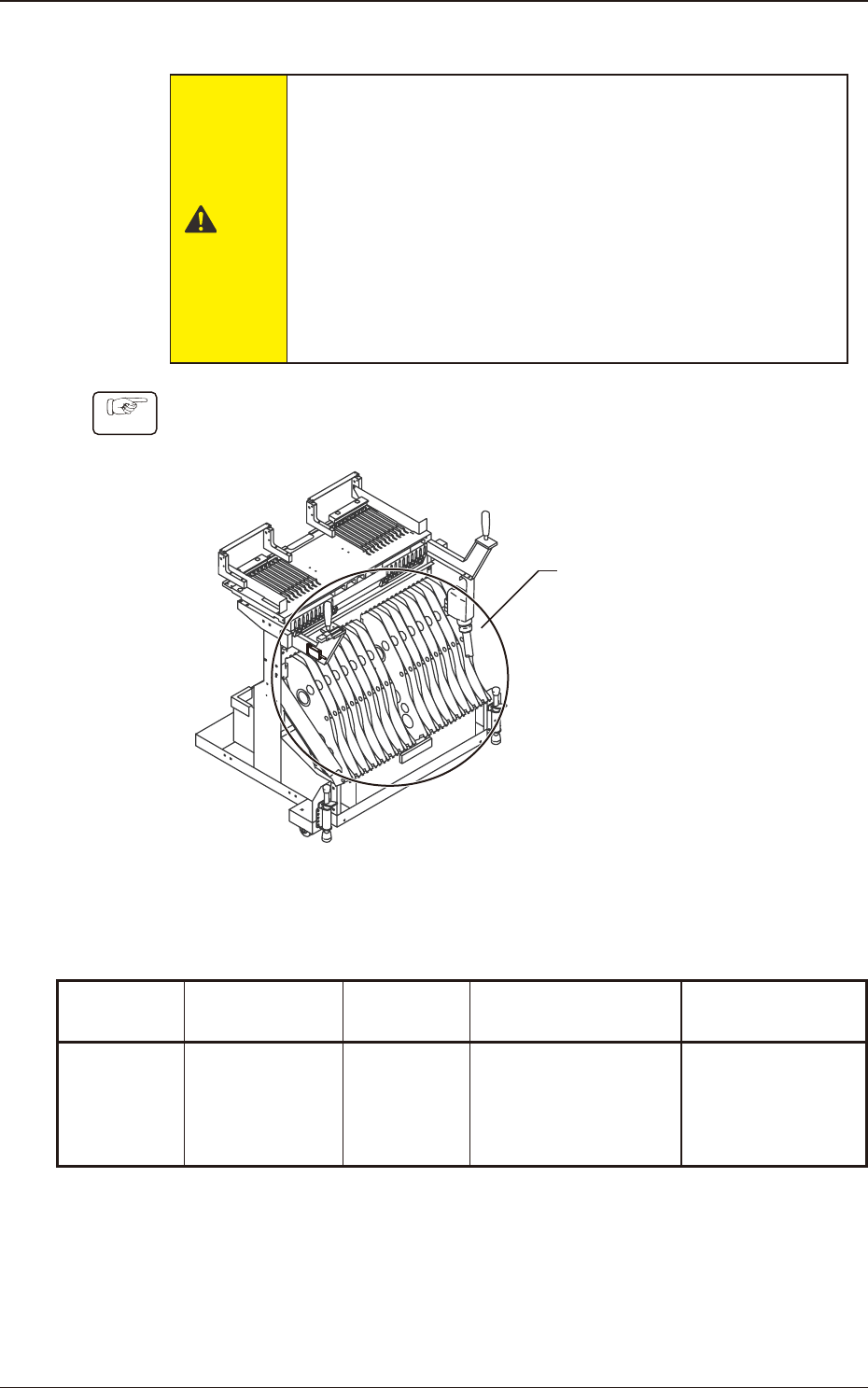

リール保持部
Fig.C1
フィーダ寸法および条件
TableC1
型式
フィーダベース
搭載本数（本）
フィーダ幅
(mm)
最大リール幅
(mm)
使用ピッチ
SL-48085
SL-48086
SL-48087
SL-48088
20 20.2 14.4 1
3.1テープフィーダの取付け手順
1701-002
OM-1832
3-2
