7 Stationserweiterungen
Für die jeweiligen Konfigurationsmöglichkeiten und Optionen, sehen Sie bitte die jeweilige Spezi-
fikation des SIPLACE Bestückautomaten.
7.1 Pipettenwechsler
Die Magazine sitzen auf einem gemeinsamen Träger. Sie sind mit zwei Zylinderstiften zentriert
und mit 4 Druckknöpfen fixiert. Mit zwei Passmarken auf jedem Magazin wird die genaue Position
ermittelt. Der richtige Sitz der Magazine auf dem Grundkörper des Pipettenwechslers wird mit Mi-
kroschaltern überwacht, um eine Kollision des Bestückkopfes mit einem eventuell hochragenden
Magazin zu vermeiden. Alle Magazinplätze müssen belegt sein, da der Sicherheitskreis bei feh-
lenden oder nicht korrekt sitzenden Magazinen den Bestückautomaten anhält.
7 Stationserweiterungen Betriebsanleitung SIPLACE CA4 V2
7.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 12/2019
282
7.1.1 Pipettenwechsler SIPLACE SpeedStar C&P20 M2
7
7.1.1.1 Pipettenwechsler C&P20 M2 mit 6 Magazinen
Artikel-Nr. 03103514-xx Pipettenwechsler Grundaufbau CP/all - lang
Artikel-Nr. 03101503-xx Pipettenmagazin C&P20
7
Abb. 7.1 - 1 Pipettenwechsler lang für den SIPLACE SpeedStar C&P20 M2 mit Pipettenmagazin
VORSICHT
Verwenden Sie diesen Pipettenwechsler nur zusammen mit dem SpeedStar.
Betriebsanleitung SIPLACE CA4 V2 7 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 12/2019 7.1 Pipettenwechsler
283
7.1.1.2 Pipettenwechsler C&P20 M2 mit 4 Magazinen
Artikel-Nr. 03103649-xx Pipettenwechsler Grundaufbau CP/all - kurz
Artikel-Nr. 03101503-xx-xx Pipettenmagazin C&P20
7

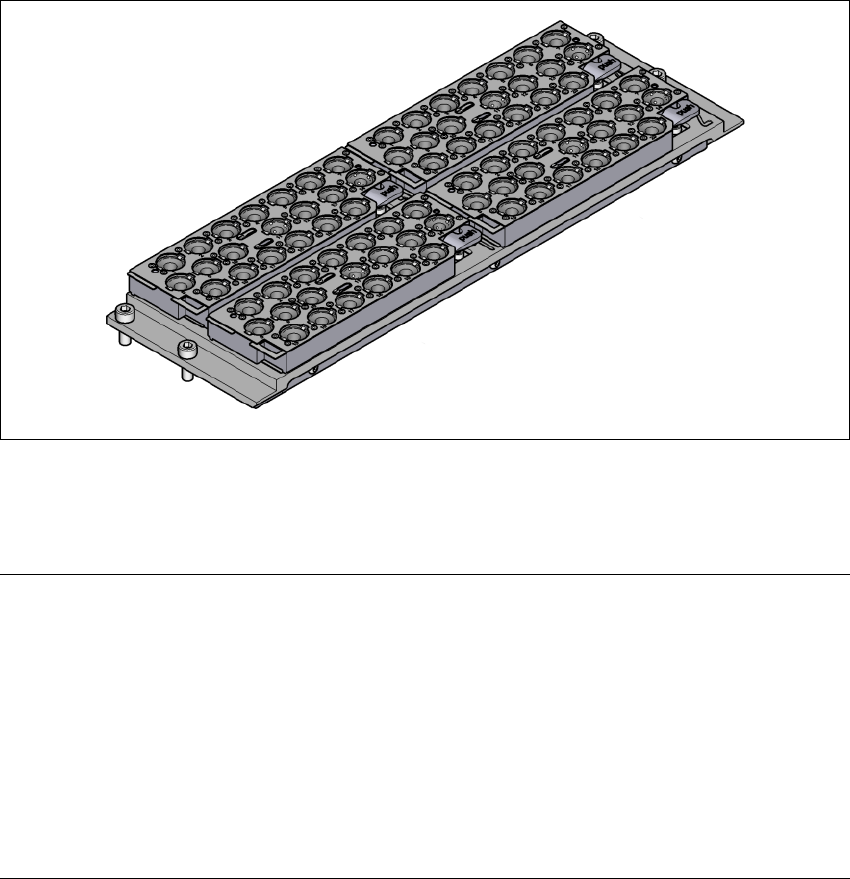

Abb. 7.1 - 2 Pipettenmagazin kurz für den SIPLACE SpeedStar C&P20 M2
7.1.1.3 Technische Daten
7
Pipettenwechsler für den SIPLACE SpeedStar (C&P20 M2)
Anzahl der Magazine
*a
SIPLACE CA4 V2
*)a Es müssen immer alle Magazine am Pipettenwechsler gerüstet sein.
6
Standardkonfiguration
SIPLACE CA4 V2 6 Magazine mit 120 Pipettengaragen
Option: Pipettenwechsler "Zweite Reihe" 6 Magazine mit 120 Pipettengaragen
Pipettentypen 40xxx
Druckluftanschluss 0,45 MPa (4,5 bar)
