5OM-1839-001w_F8S.pdf - 第95页

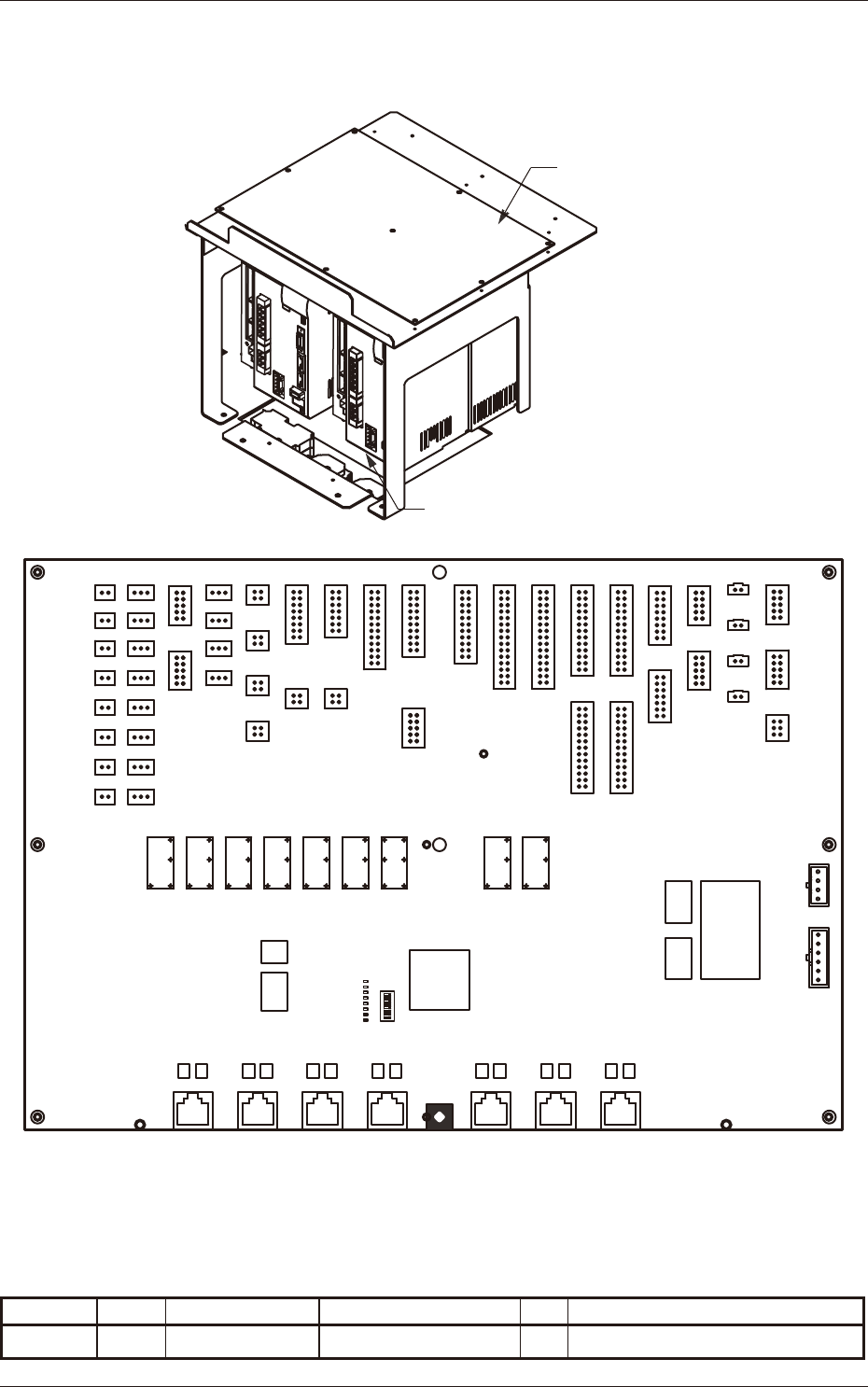

3-1-13 5OM-1839 1603-001 部品配置図 サーボアンプ後 A21_11 A22_11 A21_12 A22_12 Symbol Block Parts Name Model Qt Main Applications A21-11 BA UNIT-DRIVER #MR-J3-70B-RJ115U624 1 STAGE1 X1 軸ドライバ A22-11 BA UNIT-DRIVER MR-J3-200BN-LH115U6…
3-1-12
5OM-1839
1603-001
部品配置図
集約基板 UC18
集約基板 UC18
サーボアンプ 後
集約基板 UC18
CN7 CN6 CN5 CN4 CN3 CN2 CN1
X2
X1
CN8
CN6
CN10
CN11
CN12
CN13
CN14
CN15
CN16
CN18
CN17 CN19
CN20
CN21
CN22
CN23 CN24 CN25 CN26
CN27
CN28 CN29
CN30
CN31 CN33 CN37
CN32
CN34
CN35
CN36
CN38
CN39
CN40
CN41
CN42
CN43
CN44
CN45
CN46
CN47
CN48
CN49
CN50
CN51
CN52
CN53
CN54
CN55
CN56
CN57
CN58
Symbol Block Parts Name Model Qt Main Applications
UC18 BA P.C.B Mount UC18 1 集約基板
3-1-13
5OM-1839
1603-001
部品配置図
サーボアンプ後
A21_11 A22_11 A21_12 A22_12
Symbol Block Parts Name Model Qt Main Applications
A21-11 BA UNIT-DRIVER #MR-J3-70B-RJ115U624 1 STAGE1 X1 軸ドライバ
A22-11 BA UNIT-DRIVER MR-J3-200BN-LH115U637 1 STAGE1 Y1 軸ドライバ
A21-12 BA UNIT-DRIVER #MR-J3-70B-RJ115U624 1 STAGE1 X2 軸ドライバ
A22-12 BA UNIT-DRIVER #MR-J3-350B-RJ115 1 STAGE1 Y2 軸ドライバ
3-1-14
5OM-1839
1603-001
部品配置図
DC 電源ユニット
G7 HWS300-48 G2
G1 G3
Symbol Block Parts Name Model Qt Main Applications
G1 BA UNIT-POWER S8JX-P600 24N 1 G1(24V)
G2 BA UNIT-POWER ADA750F-48 1 G2
G3 BA UNIT-POWER S8JX-P600 24N 1 G3(24V)
G7 BA UNIT-POWER HWS1800T-48 HFP 1 G7(48V)
