Einbau 3.2.6 Ausgabeband – Transportwange B Übersicht Umbau (Vorher/Nac hher) Extension Input/Output Conveyor and Hand Guard Ein-/Ausga beband verlängerung und Eingreifschutz 29 3.2.6 3 . 2 . 6 A u s g a b e b a n d – T …
Einbau
Übersicht Umbau (Vorher/Nachher) 3.2.5 Ausgabeband – Transportwange A
28 Extension Input/Output Conveyor and Hand Guard Ein-/
3.2.5
3.2.5 Ausgabeband – Transportwange A
Ausgabeband – Transportwange A

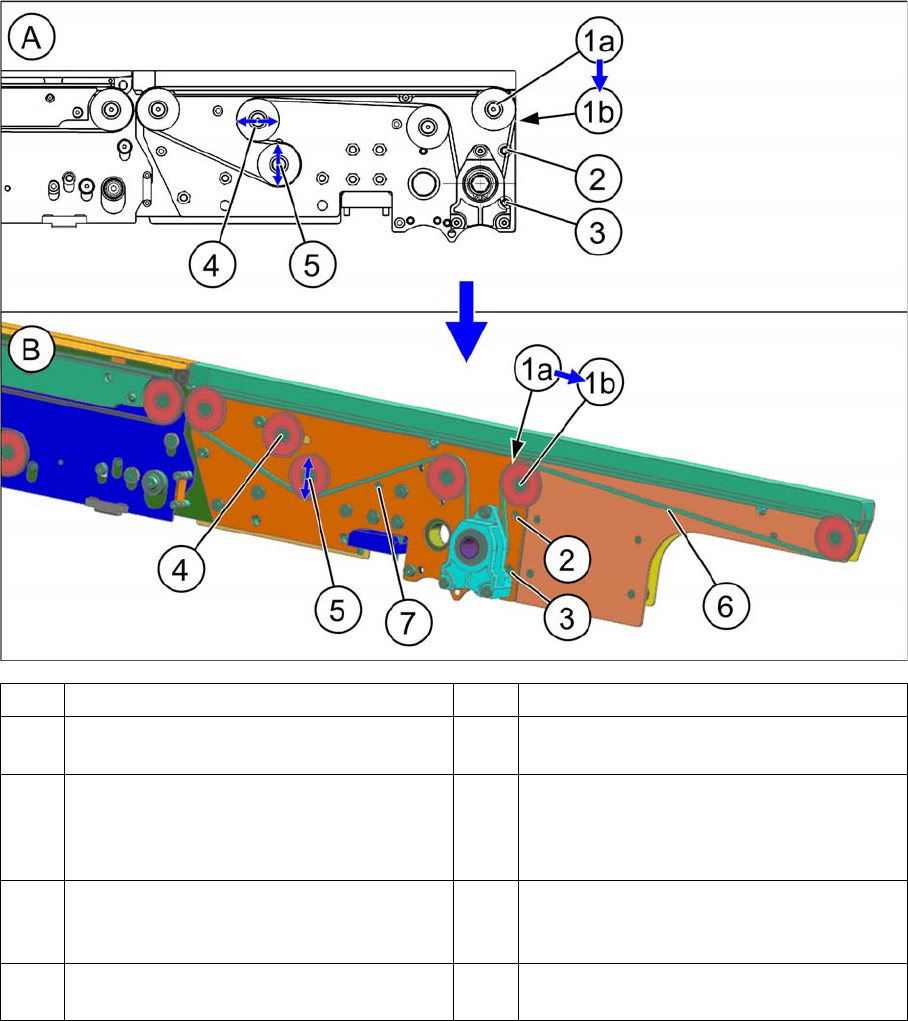

A Transportwange ohne Verlängerung B Transportwange mit Verlängerung
1 Die Umlenkrolle wird von (1a) nach (1b)
umgebaut.
2 Die Schraube M5x14,7 (TX25) ohne Mutter
bleibt.
3 Die Schraube M5x14,7 (TX25) ohne Mutter
bleibt.
4 Die alte Spannrolle wird nicht mehr
benötigt. Diese wird ganz zur Maschinen-
mitte hin verschoben. Sie darf die neue
Spannrolle (5) nicht berühren.
5 Diese bereits vorhandene Umlenkrolle
übernimmt die Aufgabe der Spannrolle.
(Kein Umbau nötig, nur lockern)
6 Messpunkt für Riemenspannung: 85+-9 Hz
7 Diese Mutter wird entfernt. Die Schraube
selbst bleibt unverändert.
Einbau
3.2.6 Ausgabeband – Transportwange B Übersicht Umbau (Vorher/Nachher)
Extension Input/Output Conveyor and Hand Guard Ein-/Ausgabebandverlängerung und Eingreifschutz 29
3.2.6
3.2.6 Ausgabeband – Transportwange B
Ausgabeband – Transportwange B
A Transportwange ohne Verlängerung B Transportwange mit Verlängerung
1 Die Umlenkrolle wird von (1a) nach (1b)
umgebaut.
2 Die Schraube M5x14,7 (TX25) ohne Mutter
bleibt.
3 Die Schraube M5x14,7 (TX25) ohne Mutter
bleibt.
4 Die alte Spannrolle wird nicht mehr
benötigt. Diese wird ganz zur Maschinen-
mitte hin verschoben. Sie darf die neue
Spannrolle (5) nicht berühren.
5 Diese bereits vorhandene Umlenkrolle
übernimmt die Aufgabe der Spannrolle.
(Kein Umbau nötig, nur lockern)
6 Messpunkt für Riemenspannung: 85+-9 Hz
7 Diese Mutter wird entfernt. Die Schraube
selbst bleibt unverändert.
Einbau
Übersicht Umbau (Vorher/Nachher) 3.2.7 Ausgabeband – Transportwange C
30 Extension Input/Output Conveyor and Hand Guard Ein-/
3.2.7
3.2.7 Ausgabeband – Transportwange C
Ausgabeband – Transportwange C
A Transportwange ohne Verlängerung B Transportwange mit Verlängerung
1 Die Umlenkrolle wird von (1a) nach (1b)
umgebaut.
2 Die Schraube M5x16 (TX25) mit Mutter
bleibt.
3 Die Schraube M5x16 (TX25) mit Mutter
bleibt.
4 Die alte Spannrolle wird nicht mehr
benötigt. Diese wird ganz zur Maschinen-
mitte hin verschoben. Sie darf die neue
Spannrolle (5) nicht berühren.
5 Diese bereits vorhandene Umlenkrolle
übernimmt die Aufgabe der Spannrolle.
(Kein Umbau nötig, nur lockern)
6 Messpunkt für Riemenspannung: 81+-8 Hz
