Einbau Montage Eingabe-/Ausgabebandverlä ngerung 3.2.8 Ausgabeband – Tra nsportwange D 36 Extension Input/Output Conveyor and Hand Guard Ein-/ ► Nur Ausgabeband ( Alle Wangen): Verschieben Sie die nicht mehr benötigte Sp…
Einbau
3.2.8 Ausgabeband – Transportwange D Montage Eingabe-/Ausgabebandverlängerung
Extension Input/Output Conveyor and Hand Guard Ein-/Ausgabebandverlängerung und Eingreifschutz 35
► Befestigen Sie die neue Riemenführung mit 6 Schrauben (TX25). Ziehen Sie diese mit einem Dreh-
moment von 6 Nm fest.
► Fixieren Sie den Sensor mit der Madenschraube. (Vorsicht: Kunststoff!)
► Falls nicht vormontiert, dann montieren Sie die Umlenkrolle am Ende der Wange zusammen mit dem
Transportriemen.
► Fädeln Sie den Transportriemen in den Antrieb/Motor ein.
► Befestigen Sie den Antrieb/Motor mit den drei Befestigungsschrauben. Drücken Sie den Antrieb/Mo-
tor dabei leicht nach oben. (Vorsicht: Kunststoff!)

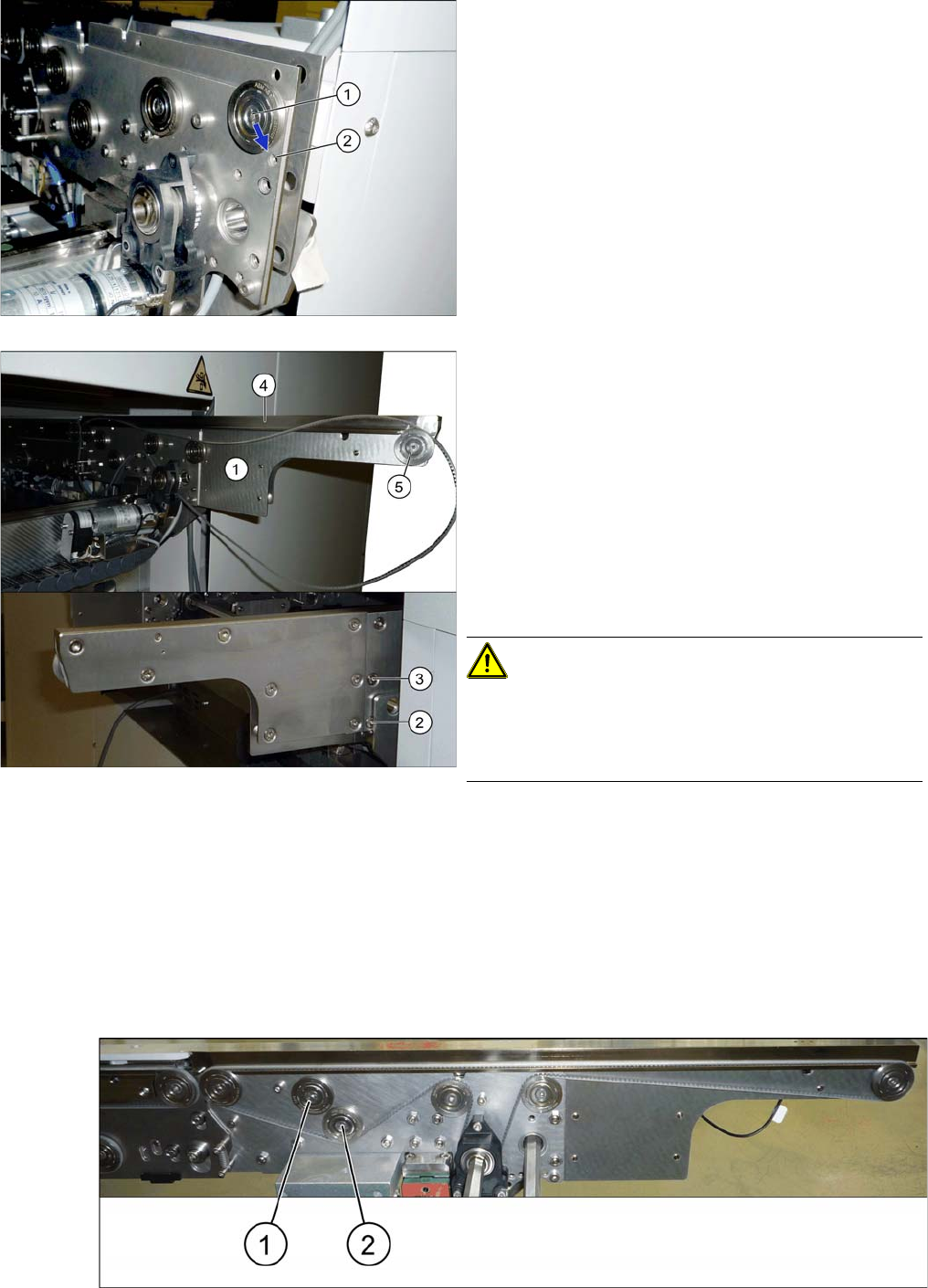

► Versetzen Sie die Umlenkrolle von (1) nach (2).
Lösen Sie dazu die Befestigungsschraube der Um-
lenkrolle und befestigen Sie diese an der neuen Po-
sition.
Beachten Sie hierzu auch die entsprechende Abbil-
dung im Abschnitt "3.2 Übersicht Umbau (Vorher/
Nachher)" [ ➙ 24].
► Setzen Sie das Unterteil (1) am Ende der Wange ein.
► Befestigen Sie das Unterteil an Position (2) und (3)
(TX25). Je nach Transportwange können hier unter-
schiedliche Schrauben (evtl. mit Kontermutter) zum
Einsatz kommen.
Beachten Sie hierzu auch die entsprechende Abbil-
dung im Abschnitt "3.2 Übersicht Umbau (Vorher/
Nachher)" [ ➙ 24].
► Stecken Sie den Sensor in die neue
Riemenführung (4).
► Setzen Sie die neue Riemenführung auf die Wange.
VORSICHT!
Achten Sie auf die Verlegung des Lichtwellenleiters. Die-
ser darf nicht geknickt oder beschädigt werden. Achten
Sie insbesondere auf den Bereich zwischen Ein- und
Ausgabeband.
Einbau
Montage Eingabe-/Ausgabebandverlängerung 3.2.8 Ausgabeband – Transportwange D
36 Extension Input/Output Conveyor and Hand Guard Ein-/
► Nur Ausgabeband (Alle Wangen):
Verschieben Sie die nicht mehr benötigte Spannrolle (1) ganz bis zur Maschinenmitte hin. Diese darf
die neue Spannrolle (2) nicht berühren.
► Fädeln Sie den Transportriemen in die Umlenkrollen ein und befestigen Sie diesen mit der Spann-
rolle. Für den genauen Riemenverlauf beachten Sie die Abbildungen im Abschnitt "3.2 Übersicht
Umbau (Vorher/Nachher)" [ ➙ 24].
► Wiederholen Sie diese Schritte für alle Transportwangen.
► Schieben Sie die Sechskantwelle zurück an die ursprüngliche Position und montieren Sie die Sechs-
kantwellenhalterung mit den Kunststofflagern. Ziehen Sie die Befestigungsschrauben dabei hand-
fest an.
► Stellen Sie die Riemenspannungen an allen neuen und gelockerten Riemen ein. Die passenden
Werte entnehmen Sie der entsprechenden Abbildungen im Abschnitt "3.2 Übersicht Umbau (Vorher/
Nachher)" [ ➙ 24].
Beachten Sie dazu ggf. auch den Abschnitt "4.1 Berechnung der Riemenspannung" [ ➙ 41].
VORSICHT
Ausgabeband (Alle Wangen)
Die alte und die neue Spannrolle dürfen sich nicht berühren.
► Sollten sich die beiden Spannrollen nach dem Einstellen der Riemenspannung berühren,
dann überprüfen Sie die Position des Motors/Antriebs. Dieser muss bei der Montage leicht
nach oben gedrückt werden. So erhält der Transportriemen genug Spiel.
Einbau
3.2.8 Ausgabeband – Transportwange D Montage Eingreifschutz
Extension Input/Output Conveyor and Hand Guard Ein-/Ausgabebandverlängerung und Eingreifschutz 37
3.5
3.5 Montage Eingreifschutz
Montage Eingreifschutz
HINWEIS
Zweite Person
► Ziehen Sie für diese Arbeit ggf. eine zweite Person hinzu.
► Befestigen Sie den Eingreifschutz mit 4
Befestigungsschrauben (1) an der Maschine. (Bei-
lagscheibe M6, Schraube [03042571-xx] M6x10)
Ohne LP-Barcode:
Wird kein LP-Barcode verbaut, dann muss die Klappe
fest verschraubt werden. Gehen Sie dazu wie folgt vor:
► Stellen Sie sicher, dass die beiden Puffer (2) montiert
sind.
► Fixieren Sie die Klappe an den beiden Ecken (1) mit
den Schrauben (3).
Damit ist der Einbau des Eingreifschutzes abgeschlos-
sen.
HINWEIS
Mit LP-Barcode:
Wird in den Eingreifschutz ein LP-Barcode eingebaut, dann muss die Klappe mit einem
Schmersal-Schalter gesichert werden.
► Lesen Sie dazu die Montageanleitung "LP-Barcode".
