Einbau Abschließende Arbeiten 3.6.1 LP-Sensoren teachen (SW70x) 38 Extension Input/Output Conveyor and Hand Guard Ein-/ 3.6 3 . 6 A b s c h lie ß e n d e A r b e it e n Abschließende Arbeiten ► Wenn Sie die Pipettenabwur…
Einbau
3.2.8 Ausgabeband – Transportwange D Montage Eingreifschutz
Extension Input/Output Conveyor and Hand Guard Ein-/Ausgabebandverlängerung und Eingreifschutz 37
3.5
3.5 Montage Eingreifschutz
Montage Eingreifschutz
HINWEIS
Zweite Person
► Ziehen Sie für diese Arbeit ggf. eine zweite Person hinzu.

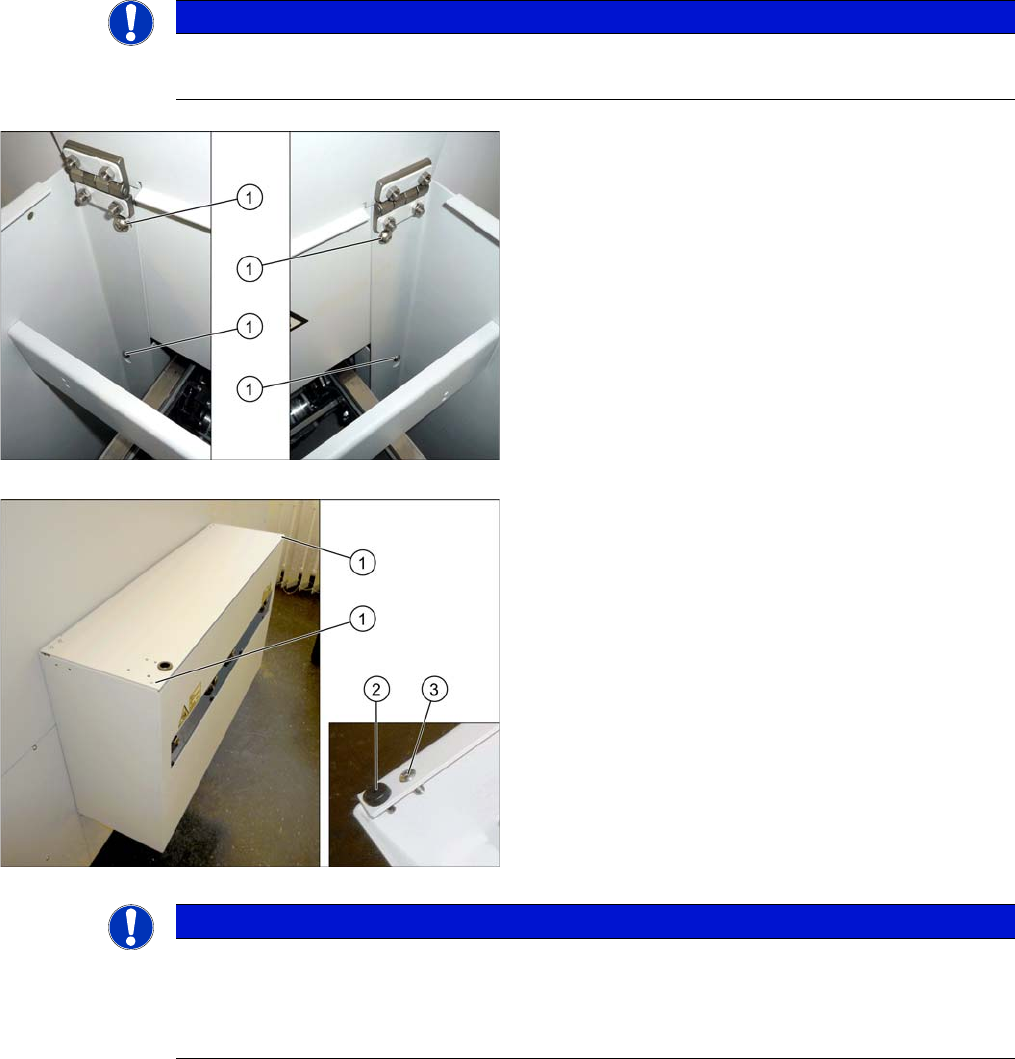

► Befestigen Sie den Eingreifschutz mit 4
Befestigungsschrauben (1) an der Maschine. (Bei-
lagscheibe M6, Schraube [03042571-xx] M6x10)
Ohne LP-Barcode:
Wird kein LP-Barcode verbaut, dann muss die Klappe
fest verschraubt werden. Gehen Sie dazu wie folgt vor:
► Stellen Sie sicher, dass die beiden Puffer (2) montiert
sind.
► Fixieren Sie die Klappe an den beiden Ecken (1) mit
den Schrauben (3).
Damit ist der Einbau des Eingreifschutzes abgeschlos-
sen.
HINWEIS
Mit LP-Barcode:
Wird in den Eingreifschutz ein LP-Barcode eingebaut, dann muss die Klappe mit einem
Schmersal-Schalter gesichert werden.
► Lesen Sie dazu die Montageanleitung "LP-Barcode".
Einbau
Abschließende Arbeiten 3.6.1 LP-Sensoren teachen (SW70x)
38 Extension Input/Output Conveyor and Hand Guard Ein-/
3.6
3.6 Abschließende Arbeiten
Abschließende Arbeiten
► Wenn Sie die Pipettenabwurfstation demontiert haben, dann befestigen Sie diese wieder.
► Wenn Sie die Klemmung gelöst haben, dann stellen Sie diese wieder her.
► Wenn Sie die feste Wange gelöst haben, dann befestigen Sie diese wieder.
► Überprüfen Sie die LP-Sensoren und kalibrieren Sie diese ggf. (Siehe Abschnitt "3.6.1 LP-Sensoren
teachen (SW70x)" [ ➙ 38]).
► Konfigurieren Sie den Einbau (oder Ausbau) der Verlängerung in der Sirio-Software.
3.6.1
3.6.1 LP-Sensoren teachen (SW70x)
LP-Sensoren teachen (SW70x)
Immer wenn die Transportwangen manuell gelöst werden müssen anschließend die Lichtschranken-
Sensoren neu geteacht werden. Dies ist erforderlich weil sich die Lichtintensität in Abhängigkeit von der
Transportbreite verändert. Ohne Teachen werden im Transport nicht vorhandene LPs angezeigt, wo-
durch der Transport auch nicht referiert werden kann.
Im Betrieb erfolgt das Teachen automatisch.
Durchführung
► Wechseln Sie in die Bedienebene "Service (Kunde)"
(oder besser).
► Wählen Sie .
► Wählen Sie .
► Wählen Sie Transport Eingänge/Ausgänge.
Einbau
3.6.1 LP-Sensoren teachen (SW70x) Abschließende Arbeiten
Extension Input/Output Conveyor and Hand Guard Ein-/Ausgabebandverlängerung und Eingreifschutz 39
► Wählen Sie Laserlichtschranke an Transportspur 1,
aktivieren Sie LP-Sensoren teachen und drücken Sie
die Start-Taste an der Maschine.
Deaktivieren Sie anschließend die Funktion wieder.
► Bei DT: Wählen Sie Laserlichtschranke an Transport-
spur 2, aktivieren Sie LP-Sensoren teachen und
drücken Sie die Start-Taste an der Maschine.
Deaktivieren Sie anschließend die Funktion wieder.
