Einbau
3.2.8 Ausgabeband – Transportwange D Montage Eingabe-/Ausgabebandverlängerung
Extension Input/Output Conveyor and Hand Guard Ein-/Ausgabebandverlängerung und Eingreifschutz 33
3.4
3.4 Montage Eingabe-/Ausgabebandverlängerung
Montage Eingabe-/Ausgabebandverlängerung

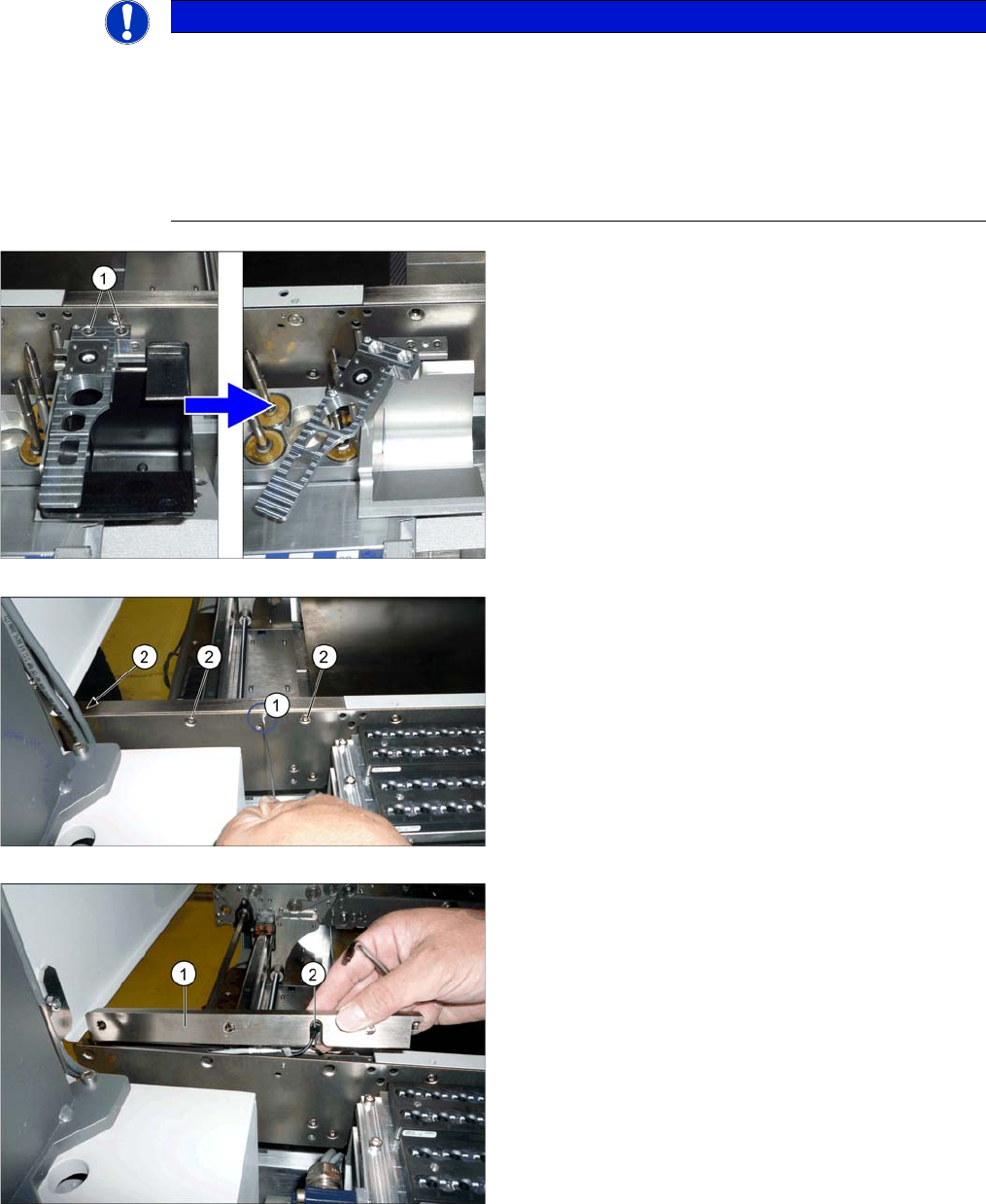

HINWEIS
Detailzeichnungen beachten: Unterschiede zwischen Eingabe- und
Ausgabebandverlängerung
Der Umbau erfolgt überall grundsätzlich gleich. Jedoch unterscheidet sich der Umbau, je nach-
dem ob es sich um eine Eingabe- oder Ausgabeverlängerung handelt, in einigen Details. Eben-
so gibt es Unterschiede zwischen den einzelnen Transportwangen.
► Beachten Sie daher bei allen Umbauten die entsprechenden Abbildungen im Abschnitt "3.2
Übersicht Umbau (Vorher/Nachher)" [ ➙ 24].
► Nur Ausgabeband:
Für eine bessere Zugänglichkeit bei der Demontage
der Riemenführung kann es notwendig sein die Pi-
pettenabwurfstation zu demontieren. Lösen Sie in
diesem Fall die beiden Befestigungsschrauben (1)
und drehen Sie die Pipettenabwurfstation zur Seite.
► Lockern Sie die Sensorschraube (1) an der
Riemenführung.
► Lösen Sie die drei Befestigungsschrauben (2) (TX25)
der Riemenführung.
► Nehmen Sie die Riemenführung (1) von der Wange
ab. Ziehen Sie dabei vorsichtig den Sensor (2) aus
der Riemenführung heraus.
Beachten Sie hierzu auch die entsprechende Abbil-
dung im Abschnitt "3.2 Übersicht Umbau (Vorher/
Nachher)" [ ➙ 24].
Einbau
Montage Eingabe-/Ausgabebandverlängerung 3.2.8 Ausgabeband – Transportwange D
34 Extension Input/Output Conveyor and Hand Guard Ein-/

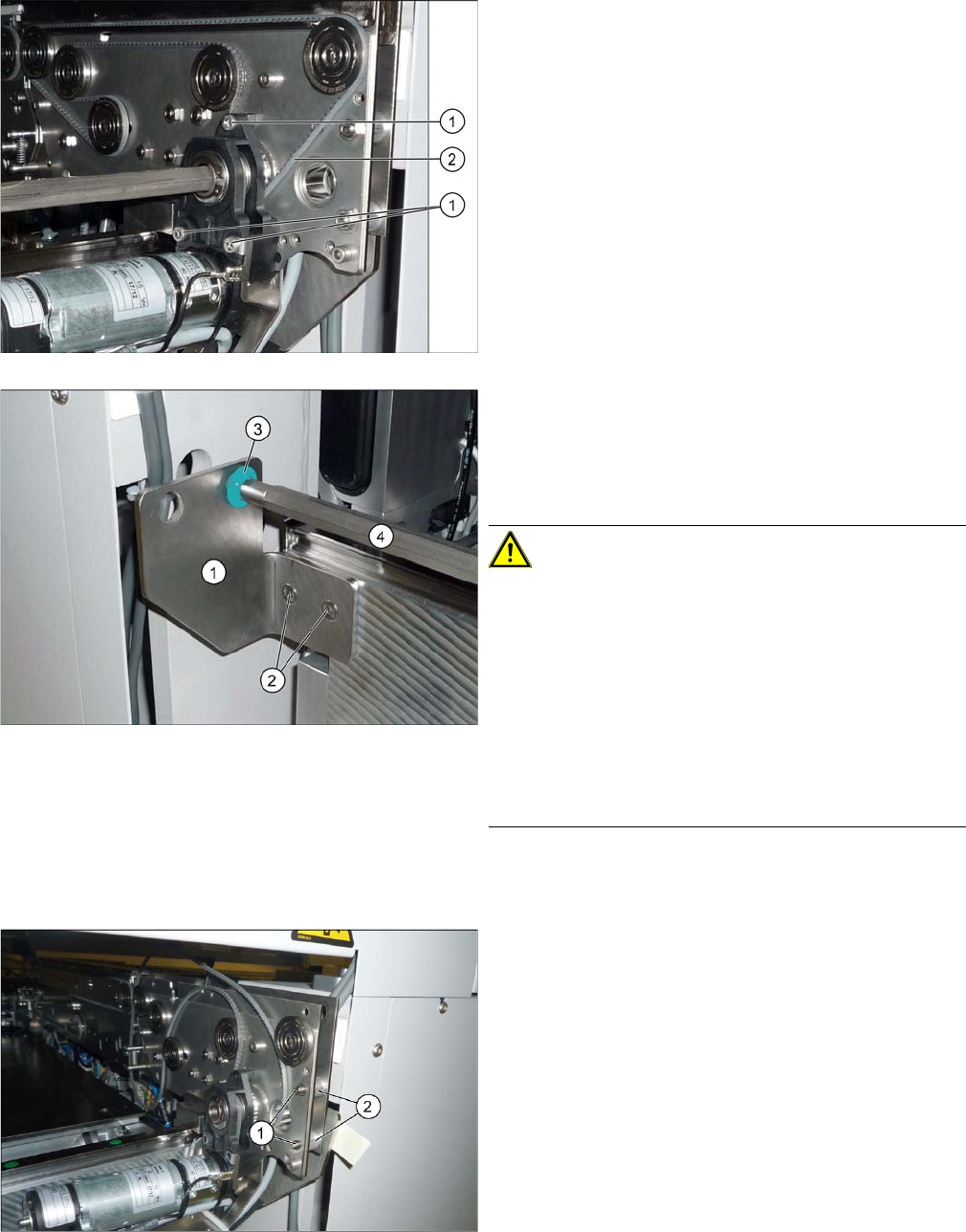

► Lösen Sie die drei Befestigungsschrauben (1) des
Antriebs/Motors.
► Schieben Sie den Antrieb/Motor auf der Sechskant-
welle von der Wange weg. Fädeln Sie dabei den
Transportriemen (2) aus.
► Lösen Sie die Befestigungsschrauben (2) der
Sechskantwellenhalterung (1) und nehmen Sie diese
ab. Sie können je nach Zugänglichkeit entweder die
linke oder die rechte Sechskantwellenbefestigung
demontieren.
VORSICHT!
Die Sechskantwellen werden auf beiden Seiten des
Transports von Halterungen fixiert.
Achten Sie dabei darauf die Kunststofflager (3) nicht zu
verlieren. Wenn Sie eine Halterung demontieren, dann
müssen Sie immer alle Kunststofflager an dieser und der
gegenüberliegenden Halterung entnehmen. Diese behin-
dern sonst die Beweglichkeit der Sechskantwellen und
können leicht herausfallen.
Die Kunststofflager können unter der Nummer
[03092024-xx] nachbestellt werden.
► Verschieben Sie die Sechskantwelle (4) und fädeln
Sie den Transportriemen aus.
► Lösen Sie die beiden Befestigungsschrauben (1)
(TX25) incl. Kontermuttern (falls vorhanden) am
Ende der Wange und nehmen Sie die
Distanzstücke (2) heraus.
Beachten Sie hierzu auch die entsprechende Abbil-
dung im Abschnitt "3.2 Übersicht Umbau (Vorher/
Nachher)" [ ➙ 24].
Einbau
3.2.8 Ausgabeband – Transportwange D Montage Eingabe-/Ausgabebandverlängerung
Extension Input/Output Conveyor and Hand Guard Ein-/Ausgabebandverlängerung und Eingreifschutz 35
► Befestigen Sie die neue Riemenführung mit 6 Schrauben (TX25). Ziehen Sie diese mit einem Dreh-
moment von 6 Nm fest.
► Fixieren Sie den Sensor mit der Madenschraube. (Vorsicht: Kunststoff!)
► Falls nicht vormontiert, dann montieren Sie die Umlenkrolle am Ende der Wange zusammen mit dem
Transportriemen.
► Fädeln Sie den Transportriemen in den Antrieb/Motor ein.
► Befestigen Sie den Antrieb/Motor mit den drei Befestigungsschrauben. Drücken Sie den Antrieb/Mo-
tor dabei leicht nach oben. (Vorsicht: Kunststoff!)
► Versetzen Sie die Umlenkrolle von (1) nach (2).
Lösen Sie dazu die Befestigungsschraube der Um-
lenkrolle und befestigen Sie diese an der neuen Po-
sition.
Beachten Sie hierzu auch die entsprechende Abbil-
dung im Abschnitt "3.2 Übersicht Umbau (Vorher/
Nachher)" [ ➙ 24].
► Setzen Sie das Unterteil (1) am Ende der Wange ein.
► Befestigen Sie das Unterteil an Position (2) und (3)
(TX25). Je nach Transportwange können hier unter-
schiedliche Schrauben (evtl. mit Kontermutter) zum
Einsatz kommen.
Beachten Sie hierzu auch die entsprechende Abbil-
dung im Abschnitt "3.2 Übersicht Umbau (Vorher/
Nachher)" [ ➙ 24].
► Stecken Sie den Sensor in die neue
Riemenführung (4).
► Setzen Sie die neue Riemenführung auf die Wange.
VORSICHT!
Achten Sie auf die Verlegung des Lichtwellenleiters. Die-
ser darf nicht geknickt oder beschädigt werden. Achten
Sie insbesondere auf den Bereich zwischen Ein- und
Ausgabeband.
