Lange L eiterplatte 1 Montageanleitung Option Lange Leiterplatte SIPLACE D1 / D2 Ausgabe 06/2007 35 1.14 Lage der lokalen BE-Marken (bei zwei Marken je BE) – Die Lokalen Bauelemen te Marken müssen so angeordnet sein das …
1 Montageanleitung Option Lange Leiterplatte SIPLACE D1 / D2 Lange Leiterplatte
Ausgabe 06/2007
34
1.13.3 Bsp. Beschreibung mit 3 Marken, 2 je BB)
– Ab Stations-SW 503 und LR 503 oder SIPLACE Pro 1.4
– Ein Passmarken Set mit 2 LP-Marken je Bearbeitungsbereich.
In diesem Fall wird der Leiterplatten Verzug nicht berücksichtigt.
1
Dieses ist zwar möglich aufgrund von Genauigkeitsproblemen allerdings nicht zu empfehlen. 1
1
1
1.13.4 Bsp. Beschreibung mit 3 Marken im Überlappungsbereich
– Mit SW 502 ist nur ein Marken Set im Überlappungsbereich möglich.
– Ein Passmarken Set im Überlappungsbereich.
1
Dieses ist zwar möglich aufgrund von Genauigkeitsproblemen allerdings nicht zu empfehlen.
Der Leiterplattenverzug außerhalb des Überlappungsbereichs wird interpoliert. 1
1
Lange Leiterplatte 1 Montageanleitung Option Lange Leiterplatte SIPLACE D1 / D2
Ausgabe 06/2007
35
1.14 Lage der lokalen BE-Marken
(bei zwei Marken je BE)

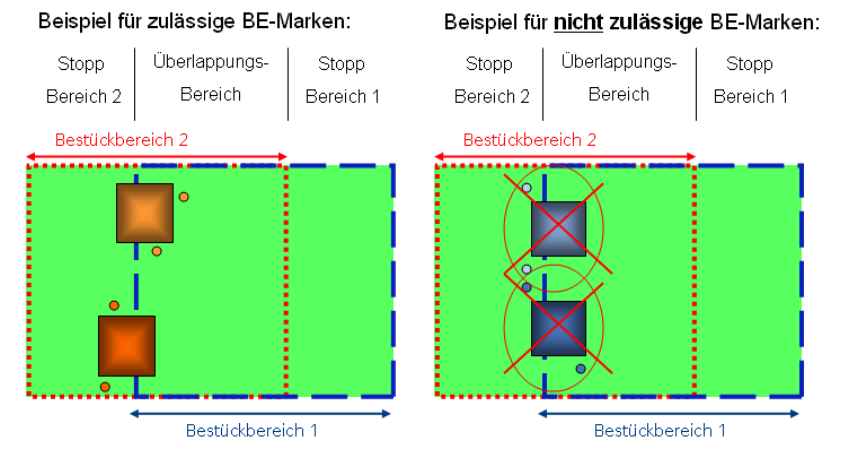

– Die Lokalen Bauelemente Marken müssen so angeordnet sein das alle Marken entweder im
Stopp Bereich 1, im Überlappungsbereich oder im Stopperbereich 2 liegen.
– Die Lokalem Marken müssen dabei im gleichen Bearbeitu
ngsbereich liegen wie die Bestückp-
osition (Bauelemente Zentrum).
– Wird nur eine lokale Marke je Bearbeitungsbereich verwendet so muß diese im gleichen Be-
arbeitungsbereich wie das Zentrum des Bauelements.
1
1 Montageanleitung Option Lange Leiterplatte SIPLACE D1 / D2 Lange Leiterplatte
Ausgabe 06/2007
36
1.15 Lage der Inkpunkte
Alle Inkpunkte müssen im Überlappungsbereich der Leiterplatte sichtbar sein. 1

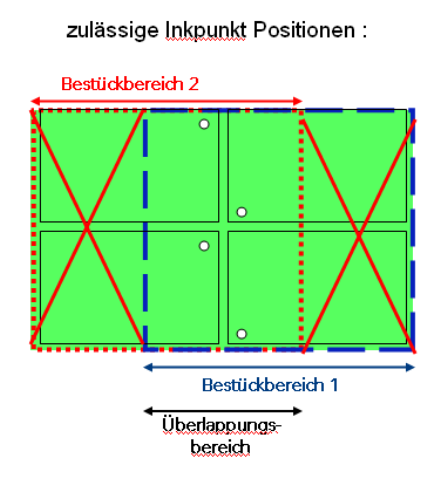

zulässige Inkpunkt-Positionen: 1
1
1
1
1
1
1
1
