Ref No. Remark s R 1 Q'ty 9-B 一 括 交 換 台車 Feeder Cart ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット品 番 Kit Name キット名称 N610012627AA Part Name 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 ARM 2 1 KXFB02ETB00 JOINT 2 …
9-B
一
括
交
換
台車
Feeder Cart

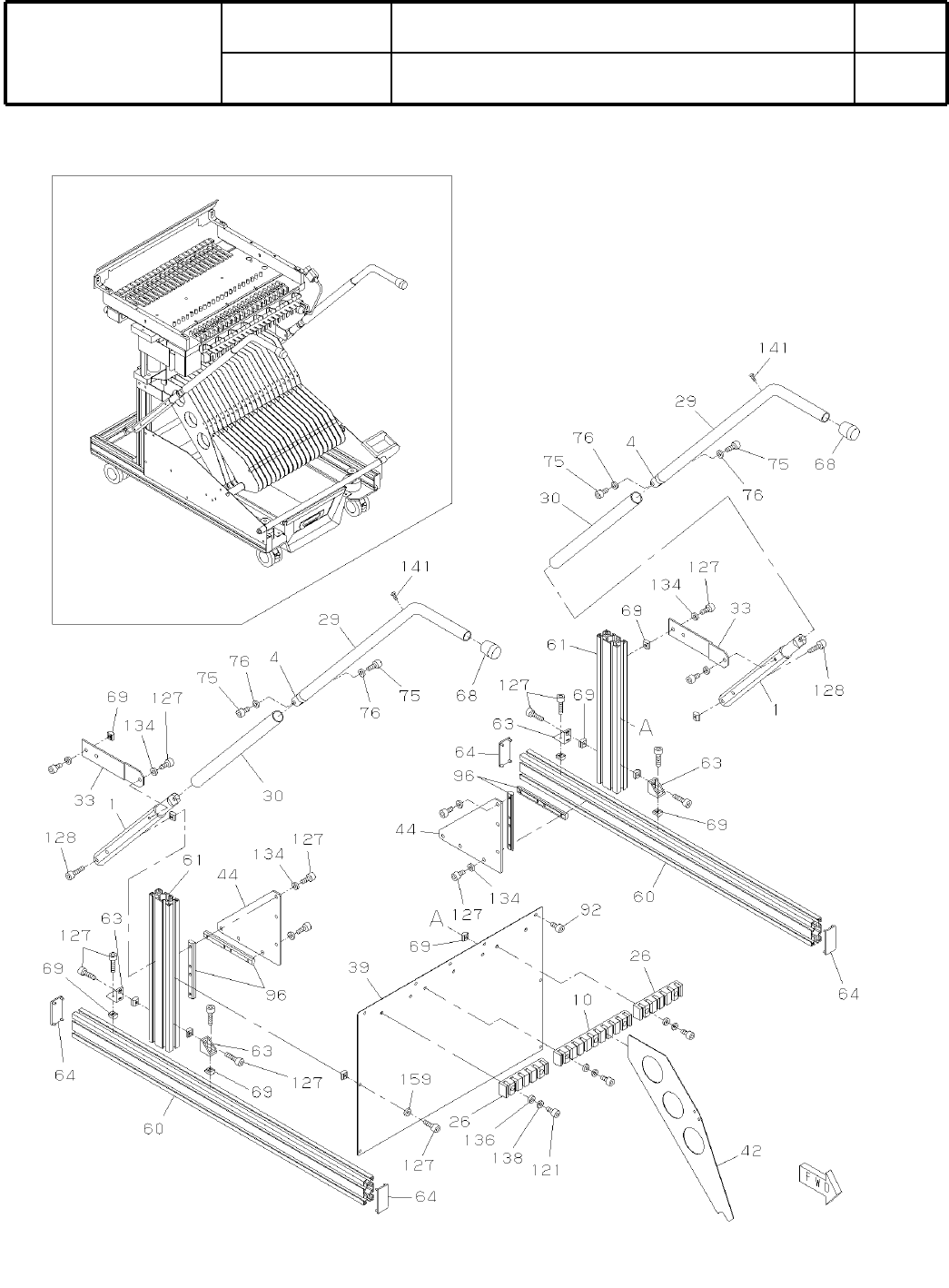

パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610012627AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S35
( KN610012627AA-21-2 )
Ref
No.
Remarks
R
1
Q'ty
9-B
一
括
交
換
台車
Feeder Cart
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610012627AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
ARM
2
1 KXFB02ETB00
JOINT
2
4 KXFB03K9A01
HOLDER
1
10 KXFB02ERA00
HOLDER
2
26 N210028658AA
HANDLE
2
29 N210028940AA
GUIDE
2
30 N210028941AA
BRACKET
2
33 KXFB02FGA00
COVER
1
39 N210021953AA
SEPARATOR
7
42 N210022431AA
PLATE
2
44 N210022437AA
FRAME
2
60 KXF0CTXAA00 SFF-364 L=849
FRAME
2
61 KXF0DLSAA00 SFF-364 L=370 TL
BRACKET
4
63 KXF0ATEAA00 SFJ-018
CAP
4
64 KXF0ARXAA00 SFA-005
RUBBER-LEG
2
68 KXF0CU2AA00 C-31-3
NUT
24
69 KXF0ATGAA00 SFB-002
BOLT
4
75 N510017372AA
Hexagon socket head cap screw M4X5-10.9 A2J (Trivalent)
WASHER
4
76 KXF09SDAA00 WSSB6-4-1
BOLT
5
92 N510017457AA
Hexagon socket head cap screw M6X8-10.9 A2J (Trivalent)
NUT
4
96 KXF0DY18A00 SFJ-606
BOLT
7
121 N510017351AA
Hexagon socket head cap screw M4X16-10.9 A2J (Trivalent)
BOLT
34
127 N510017428AA
Hexagon socket head cap screw M6X12-10.9 A2J (Trivalent)
BOLT
4
128 N510017438AA
Hexagon socket head cap screw M6X30-10.9 A2J (Trivalent)
WASHER
18
134 N510018501AA
Round finish plain washer 6 10H A2J (Trivalent)
WASHER
7
136 N510018479AA
Small round-plain washer 4 10H A2J (Trivalent)
WASHER
7
138 N510018330AA Spring lock washer No.2 4 S A2J (Trivalent)
SCREW
2
141 N510018251AA
Cross recessed Truss head machine screw M3X5-4.8 A2J (Trivalent)
WASHER
4
159 N510020101AA Thick washer for M6
