Ref No. Remark s R 1 Q'ty 1-F 本 体部 Main Body ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット品 番 Kit Name キット名称 N610023989AB Part Name 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 BLOCK 8 11 KXFB02GJA00 BLOCK 8 15 KX…

100%1 / 362
1-F
本
体部
Main Body

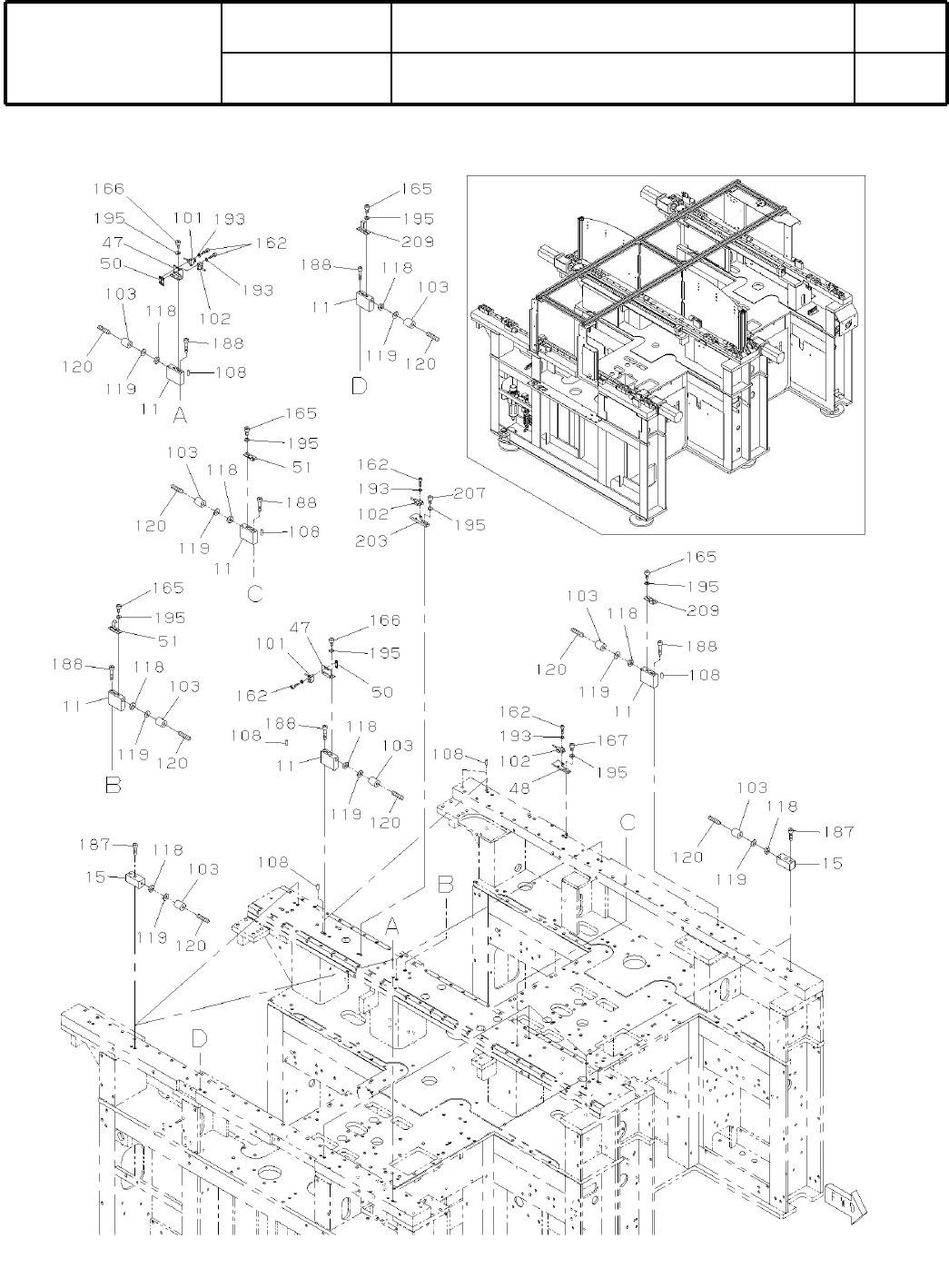

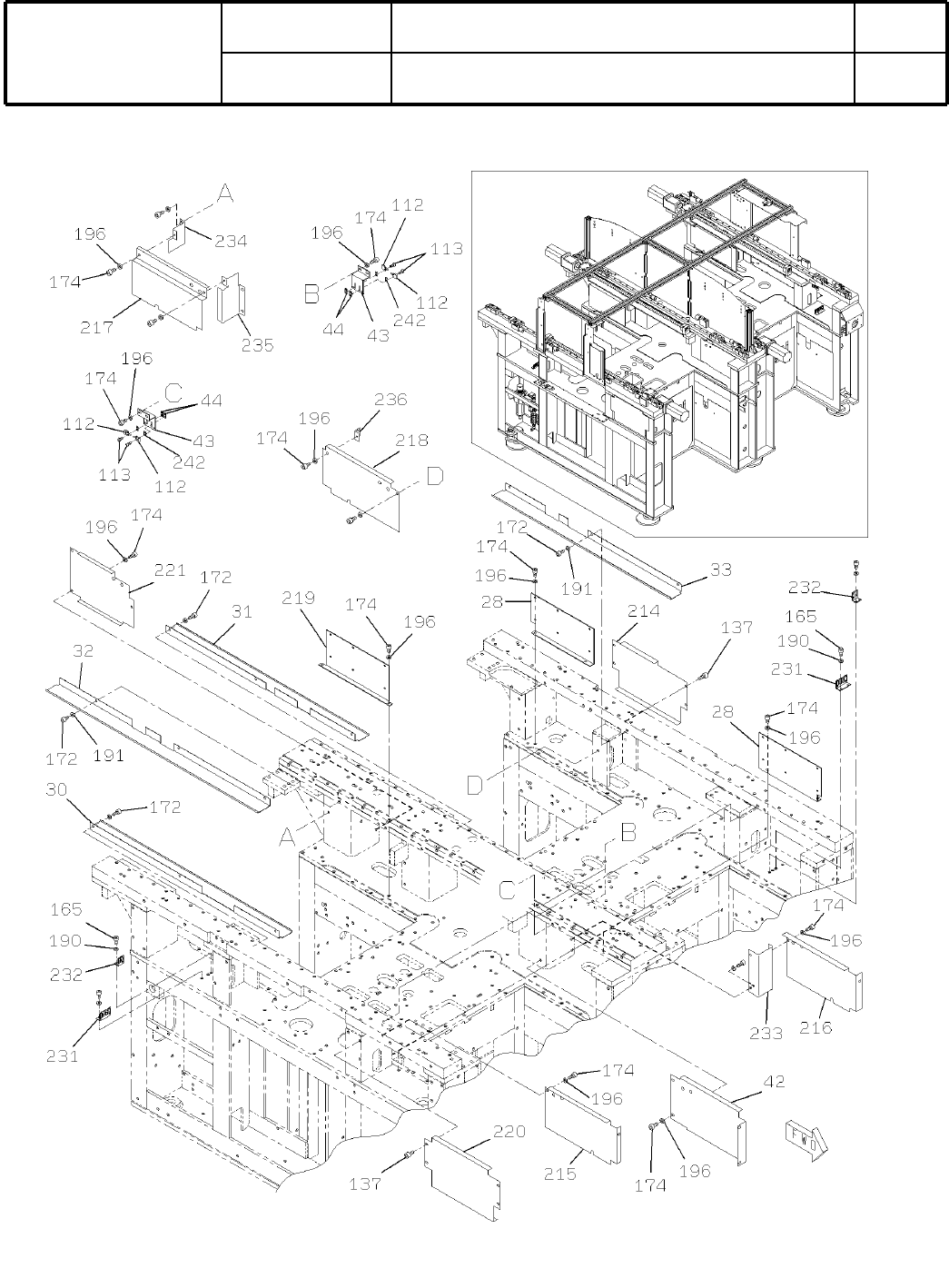

パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610023989AB
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M11
( KN610023989AB-19-6 )
Ref
No.
Remarks
R
1
Q'ty
1-F
本
体部
Main Body
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610023989AB
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BLOCK
8
11 KXFB02GJA00
BLOCK
8
15 KXFB02GKA00
BRACKET
4
47 N210022792AA
PLATE
1
48 N210022793AA
NUT-PLATE
6
50 KXFB02RMA00
DOG
2
51 KXFB02P2A00
PH-SENSOR
4
101 KXF0DYSAA00 PM-L53B-C1(DA KXF0DYSAA00)
SENSOR(800mm)
4
102 N610013309AA
URETHANE
16
103 KXF0CX7AA00 AN25-30
PIN
8
108 KXF0CXKAA00 1017003-60012
NUT
16
118 N510017897AA
Hexagon nut Type-3 Best class M12-6H-4T A2J (Trivalent)
WASHER
16
119 KXF0CPDAA00 WSSB25-12-2
SCREW
16
120 XXF12C50FT
Hexagon socket set screw M12X50 Flat point Steel Black oxide finish
BOLT
16
162 N510017308AA
Hexagon socket head cap screw M3X12-10.9 A2J (Trivalent)
BOLT
4
165 N510017381AA
Hexagon socket head cap screw M4X8-10.9 A2J (Trivalent)
BOLT
8
166 N510017344AA
Hexagon socket head cap screw M4X10-10.9 A2J (Trivalent)
BOLT
2
167 N510017346AA
Hexagon socket head cap screw M4X12-10.9 A2J (Trivalent)
BOLT
8
187 N510017475AA
Hexagon socket head cap screw M8X30-10.9 A2J (Trivalent)
BOLT
8
188 N510017480AA
Hexagon socket head cap screw M8X45-10.9 A2J (Trivalent)
WASHER
16
193 N510018478AA
Small round-plain washer 3 10H A2J (Trivalent)
WASHER
16
195 N510020099AA Thick washer for M4
PLATE
1
203 N210038831AA
BOLT
2
207 N510017351AA
Hexagon socket head cap screw M4X16-10.9 A2J (Trivalent)
DOG
2
209 KXFB02NVA00
M12
--
( KN610023989AB-19-6 )
1-G
本
体部
Main Body
パーツレイアウト
