Ref No. Remark s R 1 Q'ty 1-C 本 体部 Main Body ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット品 番 Kit Name キット名称 N610023989AB Part Name 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 COVER 1 19 N210035324AC COVER 1 25 N…

100%1 / 362
1-C
本
体部
Main Body
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610023989AB
ｾｸｼｮﾝNo.

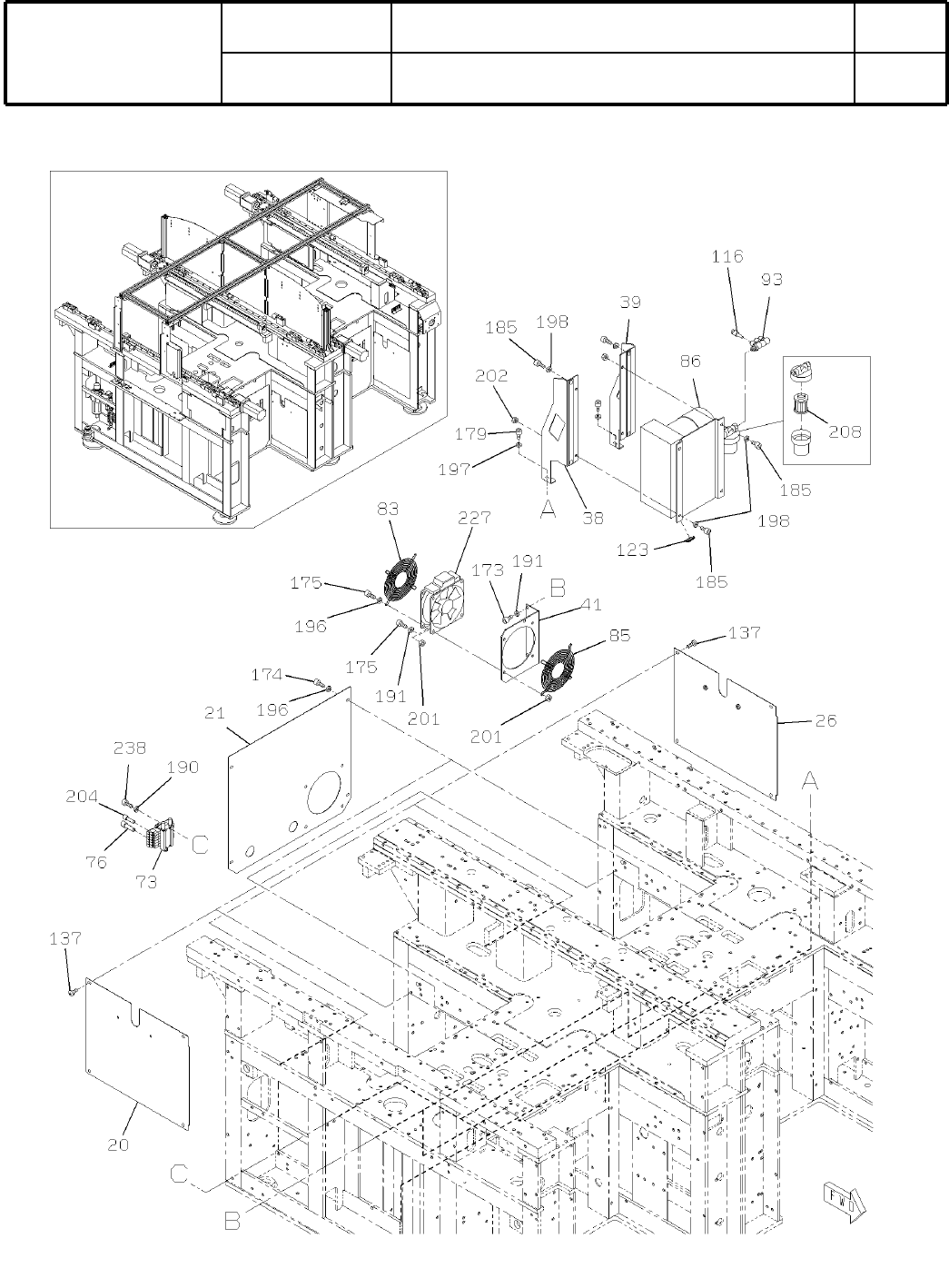

PARTS LAYOUT
Section No.
--
M5
( KN610023989AB-19-3 )
Ref
No.
Remarks
R
1
Q'ty
1-C
本
体部
Main Body
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610023989AB
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
COVER
1
19 N210035324AC
COVER
1
25 N210035326AC
DUCT
1
35 N210022763AC
DUCT
1
36 N210022764AC
COVER
2
37 N210043244AC
COVER
2
46 N210035317AC
COVER
2
67 N210035321AC
FILTER
1
107 KXF0DKLAA00 PS/300(DA 0DKLA)
SCREW
16
137 N510018303AA
Cross recessed Truss head machine screw M5X8-4.8 A2S (Trivalent)
BOLT
6
165 N510017381AA
Hexagon socket head cap screw M4X8-10.9 A2J (Trivalent)
BOLT
8
166 N510017344AA
Hexagon socket head cap screw M4X10-10.9 A2J (Trivalent)
BOLT
12
174 N510017390AA
Hexagon socket head cap screw M5X12-10.9 A2J (Trivalent)
BOLT
7
179 N510017428AA
Hexagon socket head cap screw M6X12-10.9 A2J (Trivalent)
WASHER
14
195 N510020099AA Thick washer for M4
WASHER
12
196 N510020100AA Thick washer for M5
WASHER
7
197 N510020101AA Thick washer for M6
COVER
1
211 N210045462AA
COVER
1
212 N210045463AA
BRACKET
1
213 N210045345AA
COVER
1
230 N210049614AB
BUSH
4
241 KXF0DUDAA00 CE-012
M6
--
( KN610023989AB-19-3 )
1-D
本
体部
Main Body
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610023989AB
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M7
( KN610023989AB-19-4 )
