维修调整要领书 1- 23 1394 机 器人电缆 OPTIC AL FIB ER CABLE 7M XY 拖链电缆 1-8 ． XY 拖链电缆束线的更换要领说明 1-8 -1 ． 拆下 X 电缆 1 ） 取下贴装头顶盖，卸下与 XY 拖链电缆相连的各类插接器和 1394 机器人电缆、 OPTICAL FIBER CABLE 7M 。 图 1-8-1-1 图 1-8-1-2
维修调整要领书
1-22
1-7-2．Y 轴塑料导轨的更换 Y 轴塑料导轨（货号 40046022）
松开ＮＭ３０６１２３２ＴＮ，从螺母板上卸下Ｙ轴塑料导轨。松开ＳＬ３０６１２３２ＴＮ，从Ｘ架端组件卸下Ｙ轴塑
料导轨。
松开ＳＬ６０６１０９２ＴＮ，卸下电缆灯ＹＢ。
松开Ｙ轴塑料导轨架，卸下束线，进行更换。
按照相反的顺序进行组装。此时，请注意塑料导轨内的束线不要短路。
图１－７－２－１
电缆灯 YB
电缆夹橡胶 Y
护罩 CUL
螺母板
Y 塑料导轨
X 轴机架 L 组
维修调整要领书
1-23
1394 机器人电缆
OPTICAL FIBER CABLE 7M
XY 拖链电缆
1-8．XY 拖链电缆束线的更换要领说明
1-8-1．拆下 X 电缆
1） 取下贴装头顶盖，卸下与 XY 拖链电缆相连的各类插接器和 1394 机器人电缆、OPTICAL FIBER
CABLE 7M。
图1-8-1-1
图1-8-1-2
维修调整要领书
1-24

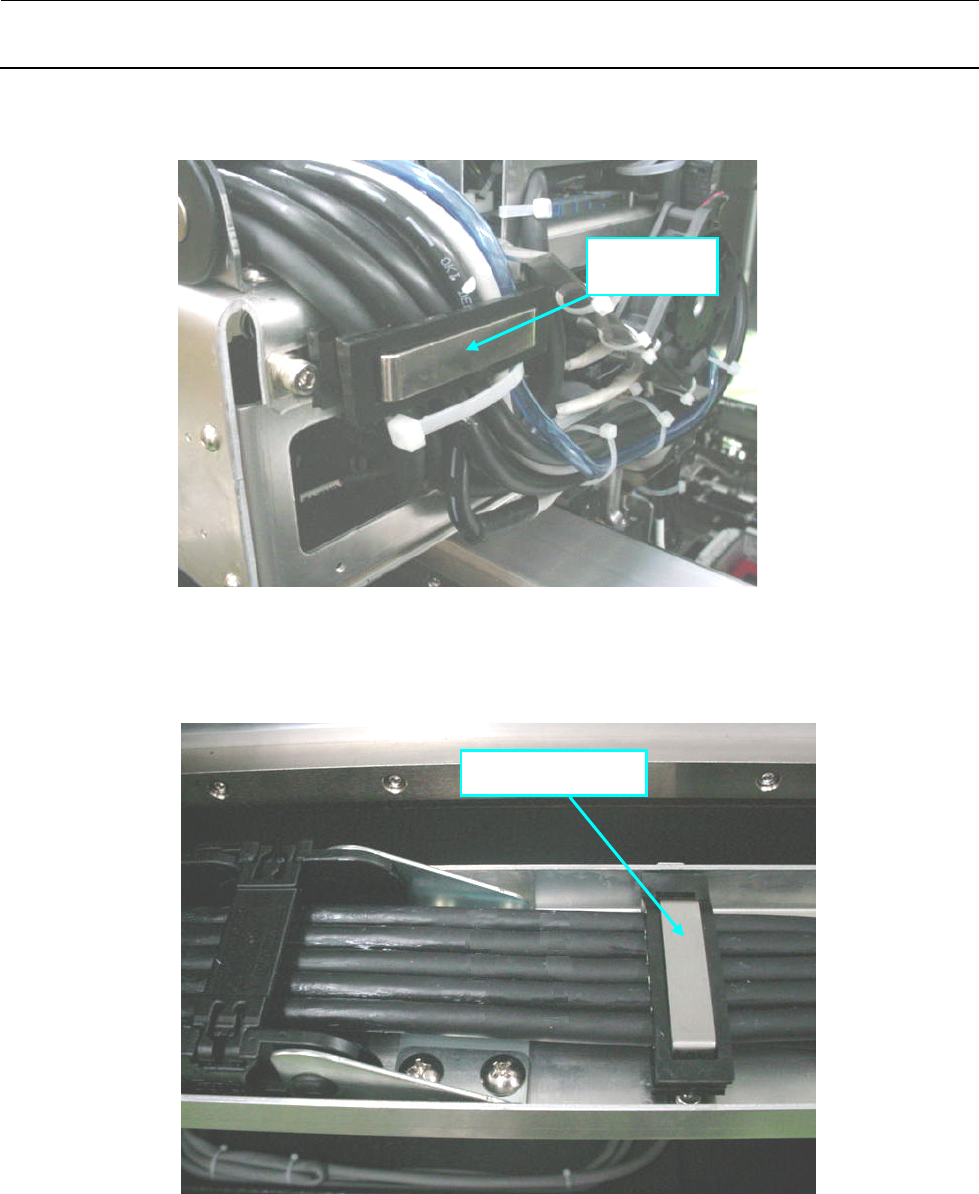

2）卸下 FC 支架，剪掉束线带。
图1-8-1-3
3）卸下位于 X 轴塑料导轨 CB 支架侧的电缆夹 X，剪掉束线箍。
图1-8-1-4
4）卸掉塑料导轨的盖罩，取下要调换的电缆。
FC 支架
电缆紧固夹 X
