维修调整要领书 1- 37 LA 传感器拖链电缆 图 1-9-1-3
维修调整要领书
1-36
1394 机器人电缆
OPTICAL FIBER CABLE 7M
XY 拖链电缆
1-9．XY 拖链电缆束线的更换要领说明 (KE-2080R)
1-9-1．拆下 X 电缆

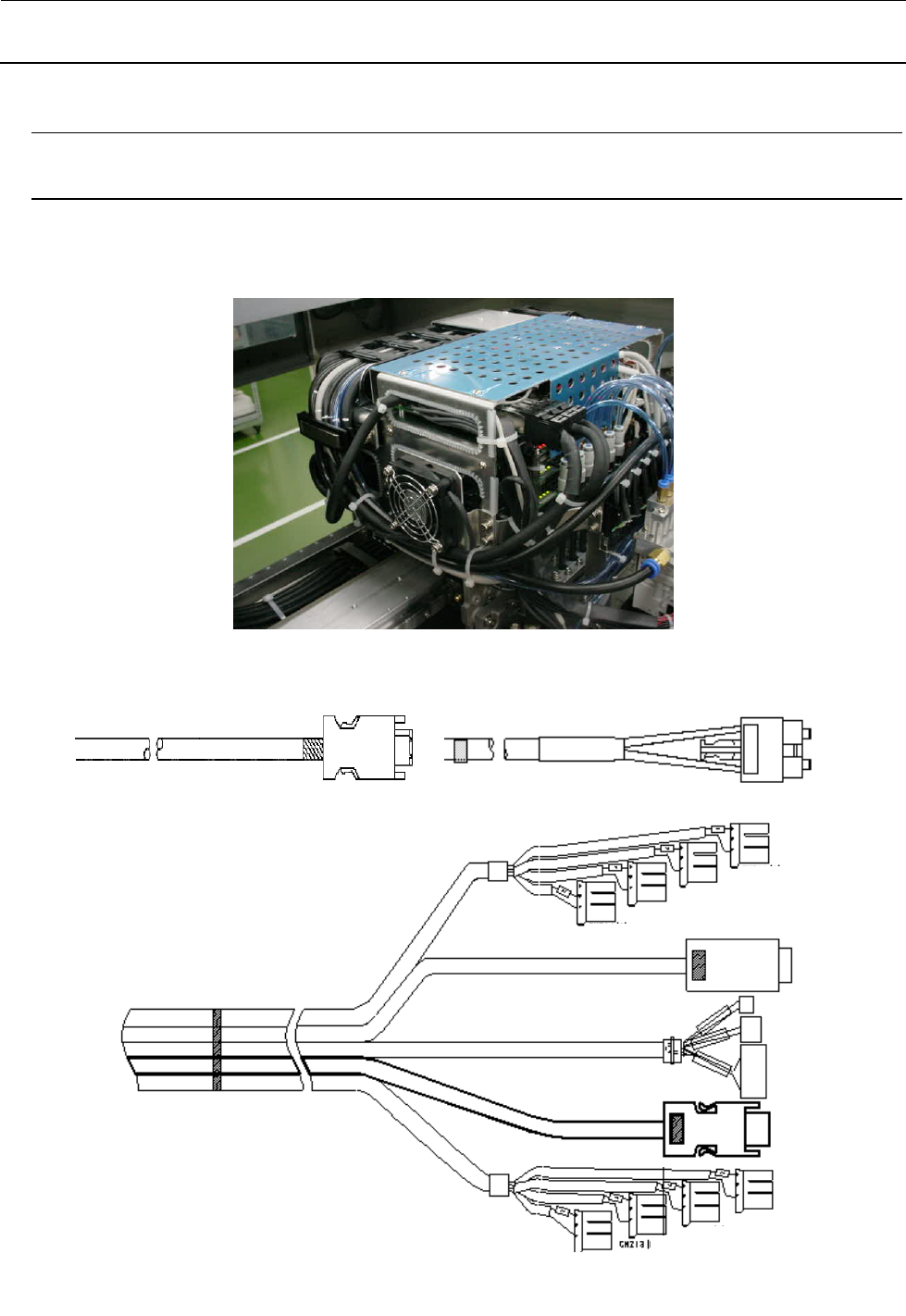

1） 取下贴装头顶盖，卸下与 XY 拖链电缆相连的各类插接器和 1394 机器人电缆、OPTICAL FIBER
CABLE 7M、LA 传感器拖链电缆。
图1-9-1-1
图1-9-1-2
维修调整要领书
1-37
LA 传感器拖链电缆
图1-9-1-3
维修调整要领书
1-38
2）卸下 FC 支架，剪掉束线带。
图1-9-1-4

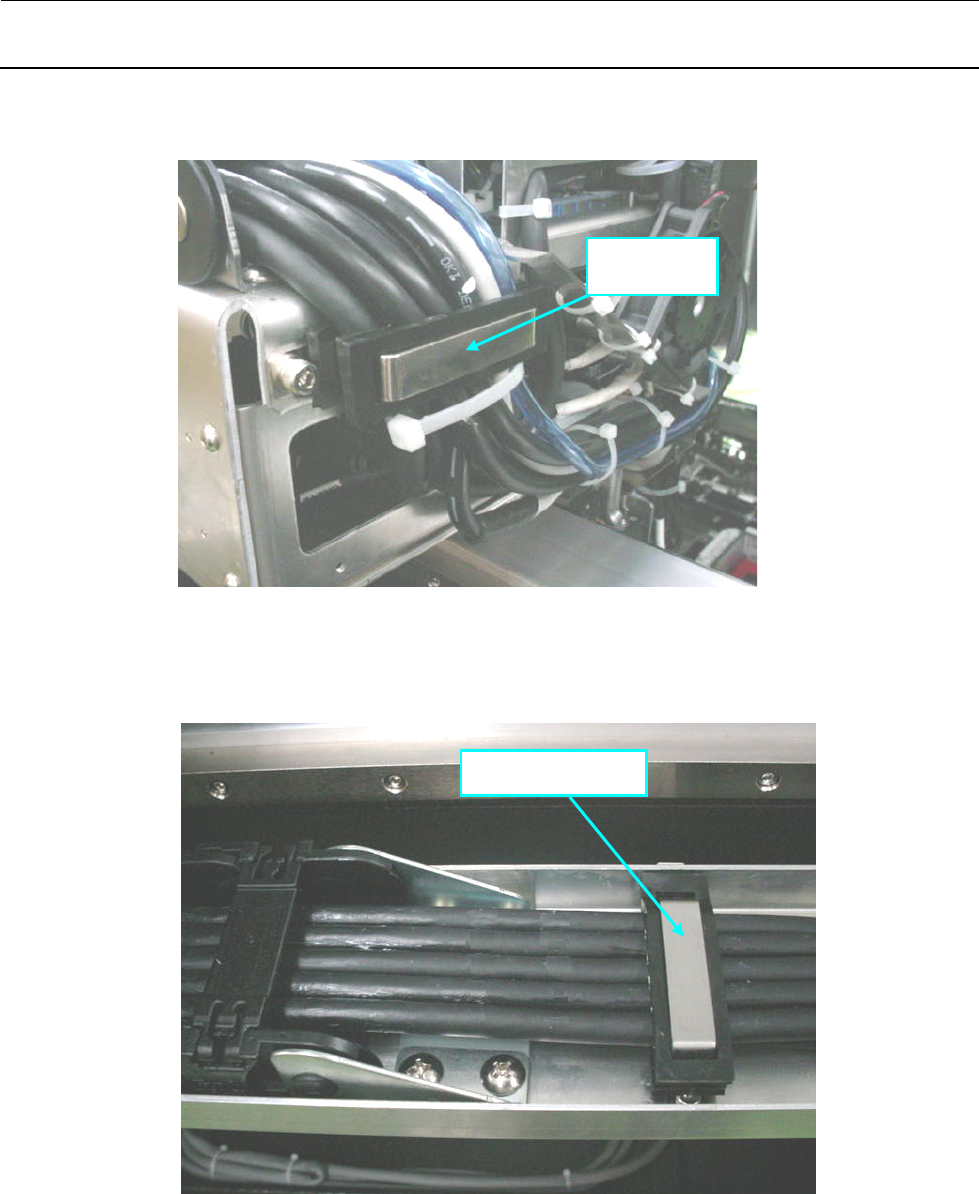

3）卸下位于 X 轴塑料导轨 CB 支架侧的电缆夹 X，剪掉束线箍。
图1-9-1-5
4）卸掉塑料导轨的盖罩，取下要调换的电缆。
FC 支架
电缆紧固夹 X
