维修调整要领书
2-22
图２－７－４
2-7-2．IC 贴装头
＜同步皮带Ｚ ＩＣ的更换＞
更换了同步皮带Ｚ ＩＣ之后，需要重新输入Ｚ轴原点的位置调整和Ｚ轴高度有关的激光有关的ＭＳ
参数。（输入项目请参照 2-9 项。）
1） 松开右图①②的 3 颗螺钉。
2） 更换同步皮带Ｚ ＩＣ。
3） 装配请按相反的步骤进行。
※ 在 Z 马达安装螺丝（３个）上涂上锁定漆２
４２后，用转矩２．３ Nm 进行固定。
※ 皮带张力，请按照２－２－１项进行调整。
＜同步皮带θ的更换：KE-1080/2080＞
更换了同步皮带θ之后，需要重新输入轴的原点
有关的ＭＳ参数。
（输入项目请参照 2-9 项。）
1） 卸下轴承座 L①。
2） 从联轴节②拆下花键轴。
3） 花键套向下方拉，花键轴向上方拉。
4） 更换同步皮带θ。
5） 装配请按相反的步骤进行。
※ 在固定轴承座 L 时，请确认轴的旋转无
障碍。
※ 将花键轴插入联轴节时，请保持推入动作
进行固定。
※ 皮带张力，请按照２－２－４项进行调整。
图２－７－３
①
②
①
②
同步皮带
θ
维修调整要领书
2-23
图２－７－５
＜同步皮带θ的更换：KE-2080R＞
更换了同步皮带θ之后，需要重新输入轴的原点有关的ＭＳ参数。
（输入项目请参照 2-9 项。）
1） 拆下 T 传感器限位块①。
2） 松开花键链轮②和止动螺钉（2 个）。
3） 拆下轴承座 L③。
4） 从联轴节拆下花键轴。
5） 一面拆花键套组件④，一面向下拉，花键轴
则向上拔。
6） 更换同步皮带θ。
7） 装配请按相反的步骤进行。
※ 在固定轴承座 L 时，请确认轴的旋转无
障碍。
※ 请确认花键链轮、T 传感器限位块无松动。
※ 将花键轴插入联轴节时，请保持推入动作
进行固定。
※ 皮带张力，请按照２－２－５项进行调整。
①
②
④
③
③
同步皮带θ
维修调整要领书
2-24
2-8．Z 滑动轴的更换
当更换了 Z 滑动轴时，需要调整 θ 轴的原点、Z 轴的原点并且重新输入 Z 轴高度方面以及激光相关
的 MS 参数。
（输入项目请参照 2-9 项。）
1） 取下联轴节下侧的止动螺钉。
2） 从 Z 滑动轴托架上拆下 Z 滑动轴。
3） 安装请按相反的步骤进行。
※ 联轴节要一面推入一面固定，并确认 Z 滑动轴没有上下的松动。
※ 在固定联轴节的止动螺钉时，使 Z 滑动轴的平部与联轴节止动螺钉的朝向一致。止动螺钉请
以安装扭矩 0.5Nm 进行固定。
※ IC 贴装头也是按同样的步骤更换。

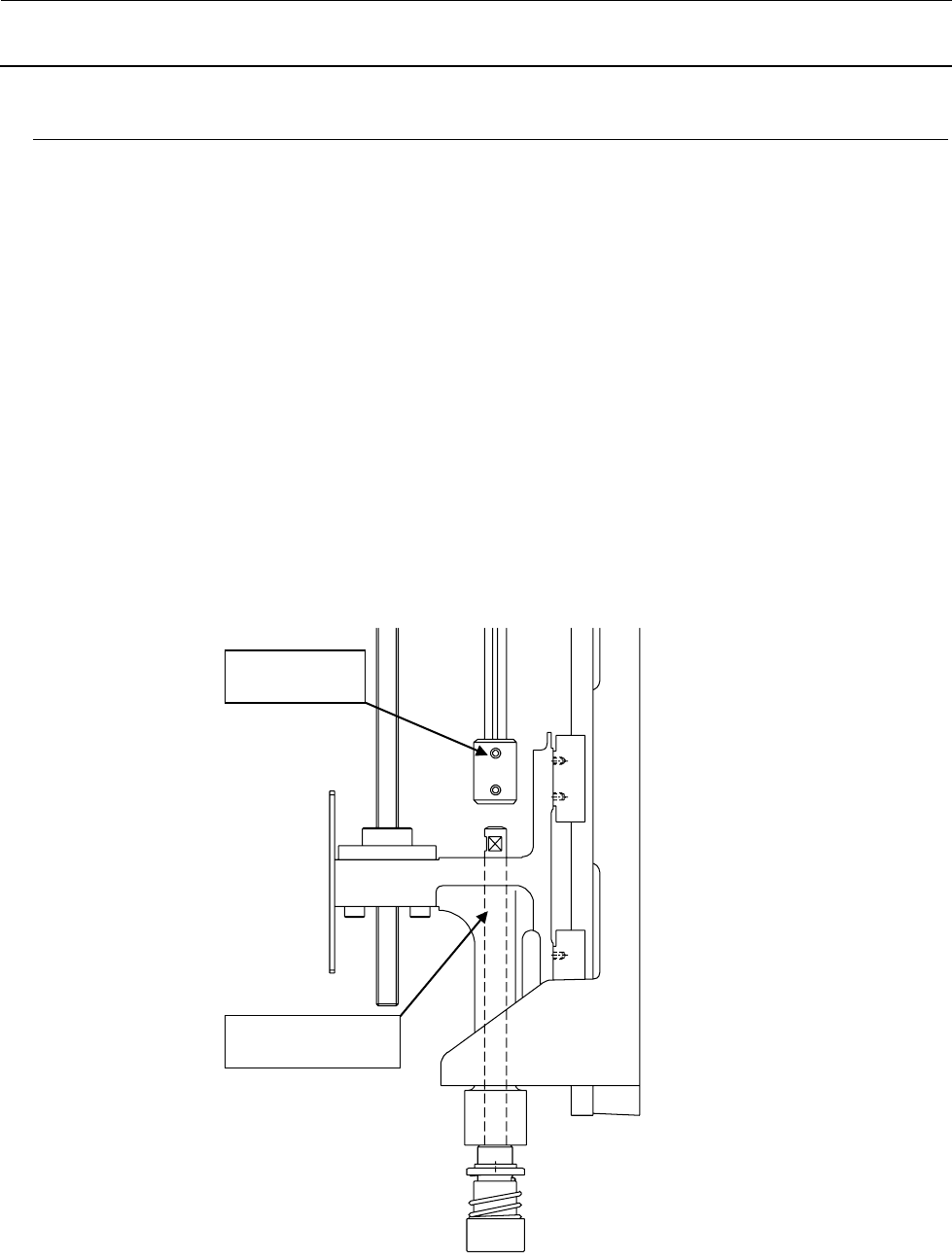

图２－８－１
Z 滑动轴
联轴节
