维修调整要领书 1- 26 1-8 -3 ． 电缆的装配 1 ） 给各电缆 （ 40058385 、 40044517 、 40048070 ）放 进 塑料导轨的部分涂敷润滑油， 按照 X 轴塑料 导轨的 A 向视图配置电缆、气管。 ※ 请注意插座朝向和空气管不要挠曲。 图 1-8-3-1 图 1-8-3-2 2 ） 将各电缆、气管穿入后，盖上电缆拖链的盖子。 A 向视 A 向视图 XY 拖链电缆 X 轴塑料导轨
维修调整要领书
1-25
XY 拖链电缆

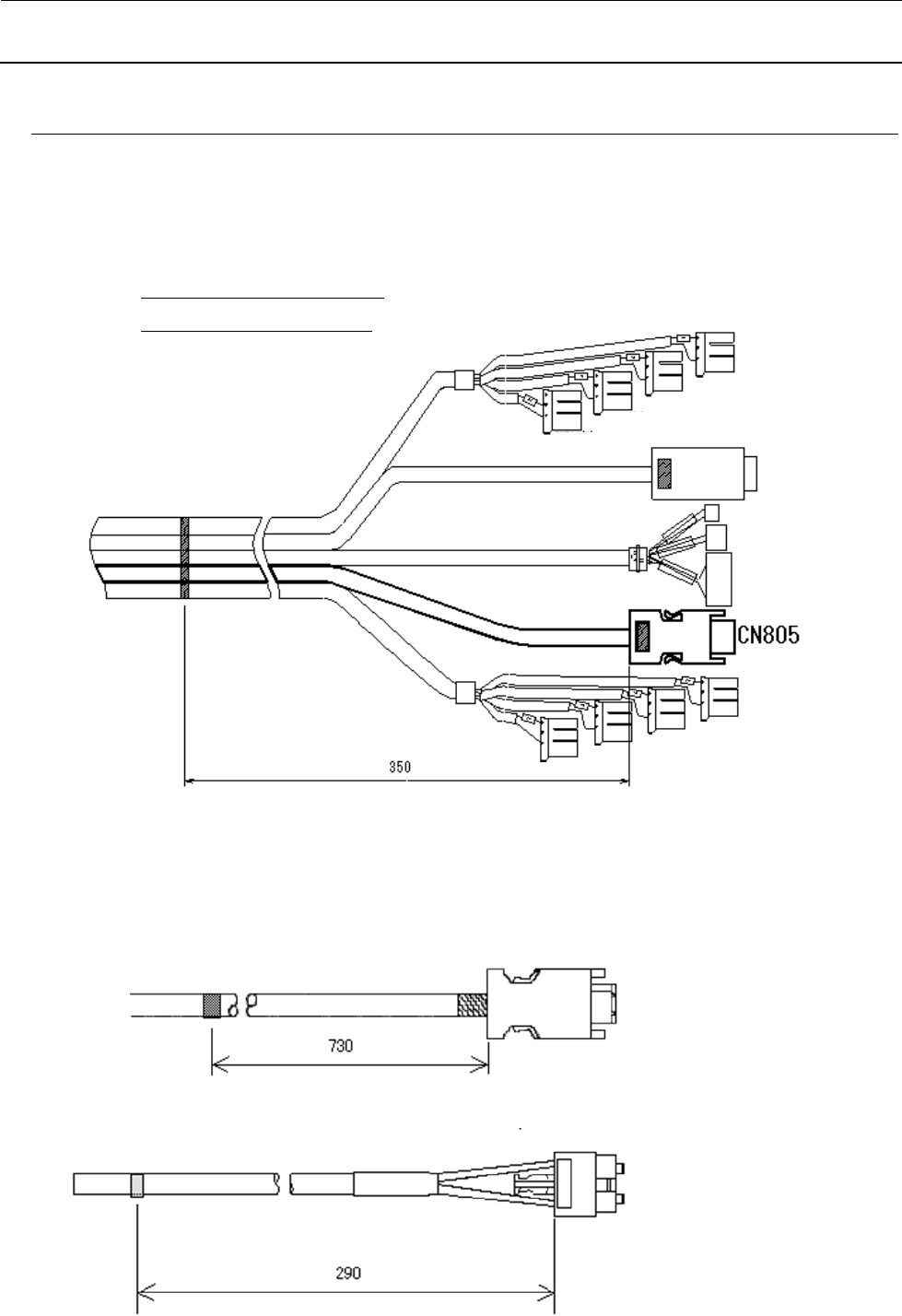

1-8-2．电缆标识（X）的确认
1）确认 XY 拖链电缆（40058385）的标识位置。
（位置是离开 CN805 插接器端 350mm）
※ 如果是特别规格，为下述电缆。
XY 拖链电缆（E） 40059779
Y 拖链电缆（E） 40059789
下页之后也相同。
图1-8-2-1
2）确认 1394 机器人电缆（40044517）、OPTICAL FIBER CABLE 7M（40044543）的标识位置。
（位置是机器人电缆离开插接器端 730mm 处，光纤电缆离开 290mm 处）
OPTICAL FIBER CABLE 7M
1394 机器人电缆
维修调整要领书
1-26
1-8-3．电缆的装配
1） 给各电缆（40058385、40044517、40048070）放进塑料导轨的部分涂敷润滑油，按照 X 轴塑料
导轨的 A 向视图配置电缆、气管。
※ 请注意插座朝向和空气管不要挠曲。
图1-8-3-1
图1-8-3-2
2） 将各电缆、气管穿入后，盖上电缆拖链的盖子。
A 向视
A 向视图
XY 拖链电缆
X 轴塑料导轨
维修调整要领书
1-27

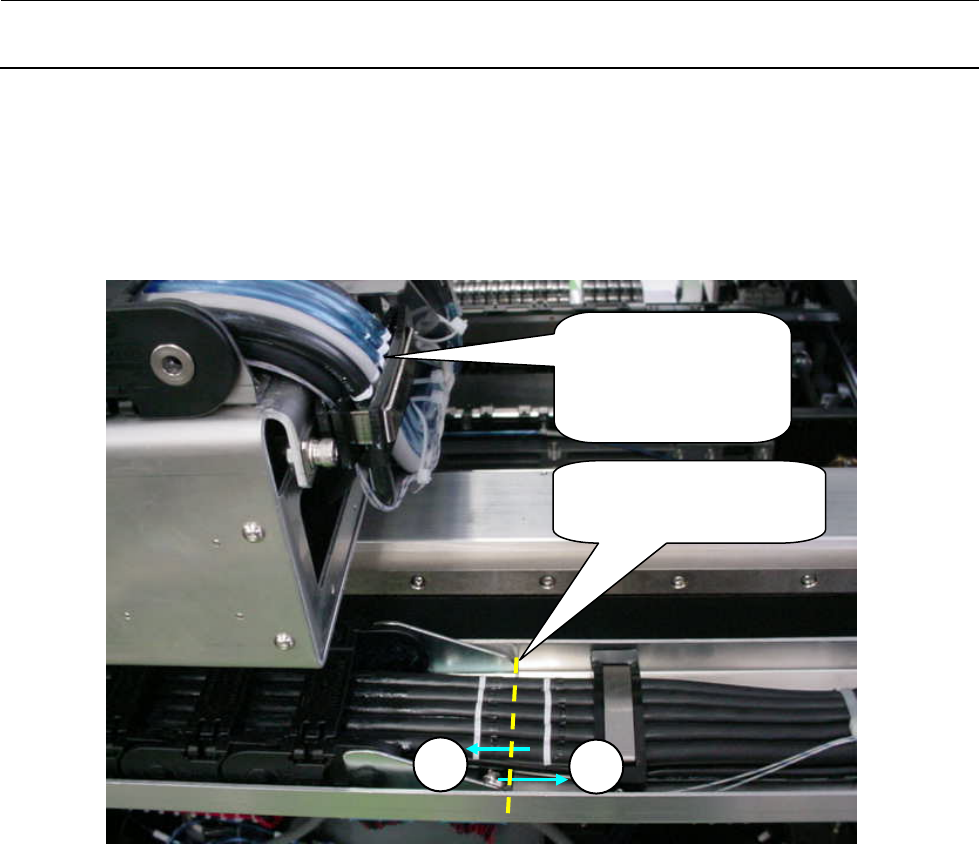

3） 在电缆的贴装头一侧，将各电缆的记号位置与「FC 支架」的上端对齐，予以固定。
4） 在反方向一侧，将电缆向图示的①方向拉，并在此状态下在安装夹具前端做记号，接着朝②方
向推入，同样在此状态下划上记号。（参照下图）
5） 使 2 个记号的中心位置位于安装夹具前端，用电缆夹 X 卡住电缆予以固定。
图1-8-3-3
6) 用手把塑料导轨内部的线束揿进，确认没有挠曲。
400
58385（350mm）
4004
4517（730mm）
4004
8070（290mm）
在各记号位置上固定
１
２
将安装夹具前端对准记号
与记号的中间（中心）
