维修调整要领书 3-10 3-4 ．贴 装头电路板 的更换 3-4-1 ．贴装头主电路板的更换 图 3-4-1 贴装 头主电路 板的更换 贴装头主电路板 在出库时 都是调整好的， 所以不需要进行 调整作业。 如有故障，请按 照“ 14- 8 章贴装头装置 贴装 头部基板的调整 ”进行检查。 圆头小螺丝（× 6 ） 贴装头主电路板组 圆螺纹螺钉（ × 4 ） 贴装头顶盖
维修调整要领书
3-9
3-3-3．贴标签
请把标签脱脂后贴到贴标签部位。
3-3-4．HMS 高度调整
在 CAL 部上移动 HMS 传感器，传感器下面到 CAL 部上面的距离为４０±０．２ｍｍ。请 拧 松 2 处的盖子，
调整到规定值。此时，ＦＡＲ灯和ＮＥＡＲ灯均亮灯，请进行确认。调整后，用 2 处的固定盖进行固定。
调整后，请输入ＭＳ参数，ＨＭＳ偏差值。输入请参照ＭＳ参数。
为了防止对人体的伤害，ＨＯＤ操作时请不要把手伸到装置内部，也
不要把脸和头靠近装置
图 3-3-3 更换放大器（左：标签／右：贴了标签后）
ＦＡＲ灯
ＮＥＡＲ灯
CAL
部上面
表示明灯点灯状态
NEAR/FAR 两点灯：测量中心距离±1mm
NEAR 点灯：测量范围内近距离方面
FAR 点灯：测量范围内近距离方面
NEAR/FAR 两亮灭：测量范围外
注意
维修调整要领书
3-10
3-4．贴装头电路板的更换
3-4-1．贴装头主电路板的更换

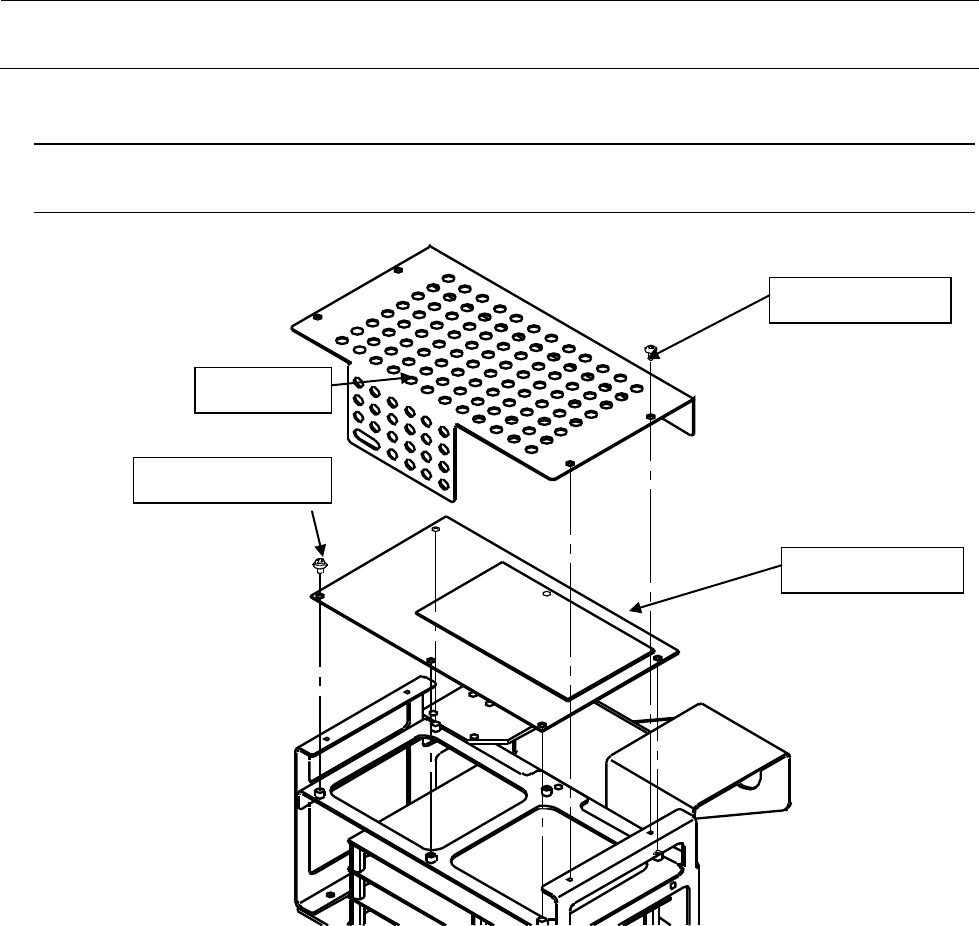

图 3-4-1 贴装头主电路板的更换
贴装头主电路板在出库时都是调整好的，所以不需要进行调整作业。
如有故障，请按照“14-8 章贴装头装置 贴装头部基板的调整”进行检查。
圆头小螺丝（×6）
贴装头主电路板组
圆螺纹螺钉（×4）
贴装头顶盖
维修调整要领书
3-11

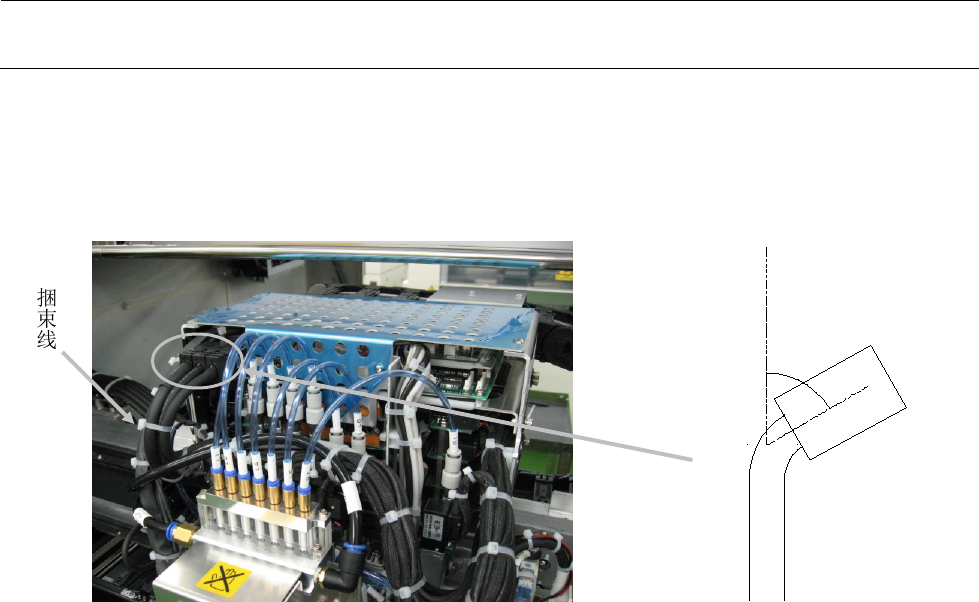

更换贴片头主基板和伺服放大器基板时，切断图 3-4-2 所示的捆束线，取下时请避免对各捆束线造
成负载。
另外对于连接器的根部，请注意避免施加 60°以上的弯曲负载。反复施加弯曲负载，可能造成断线。
图 3-4-2 贴片头部基板配置图
图 3-4-3 放大图
60°
