维修调整要领书 1- 30 1-8 -7 ． 电缆支座的装配 1 ) 在 40058384 、 40058385 各电缆纳入塑料导轨的部分涂敷润滑油。 2 ） 配置在从 X 轴引来的电缆上面，要让 40058384 的 CN166 一侧位于内侧（图 1-8-7-1 ），并使 40058385 的悬垂部中继连接器和 40058384 的悬垂部中继连接器一样长。（图 1-8-7-2 ）。 图 1-8-7-1 3 ） 向正面一侧拉出电缆， 将…
维修调整要领书
1-29

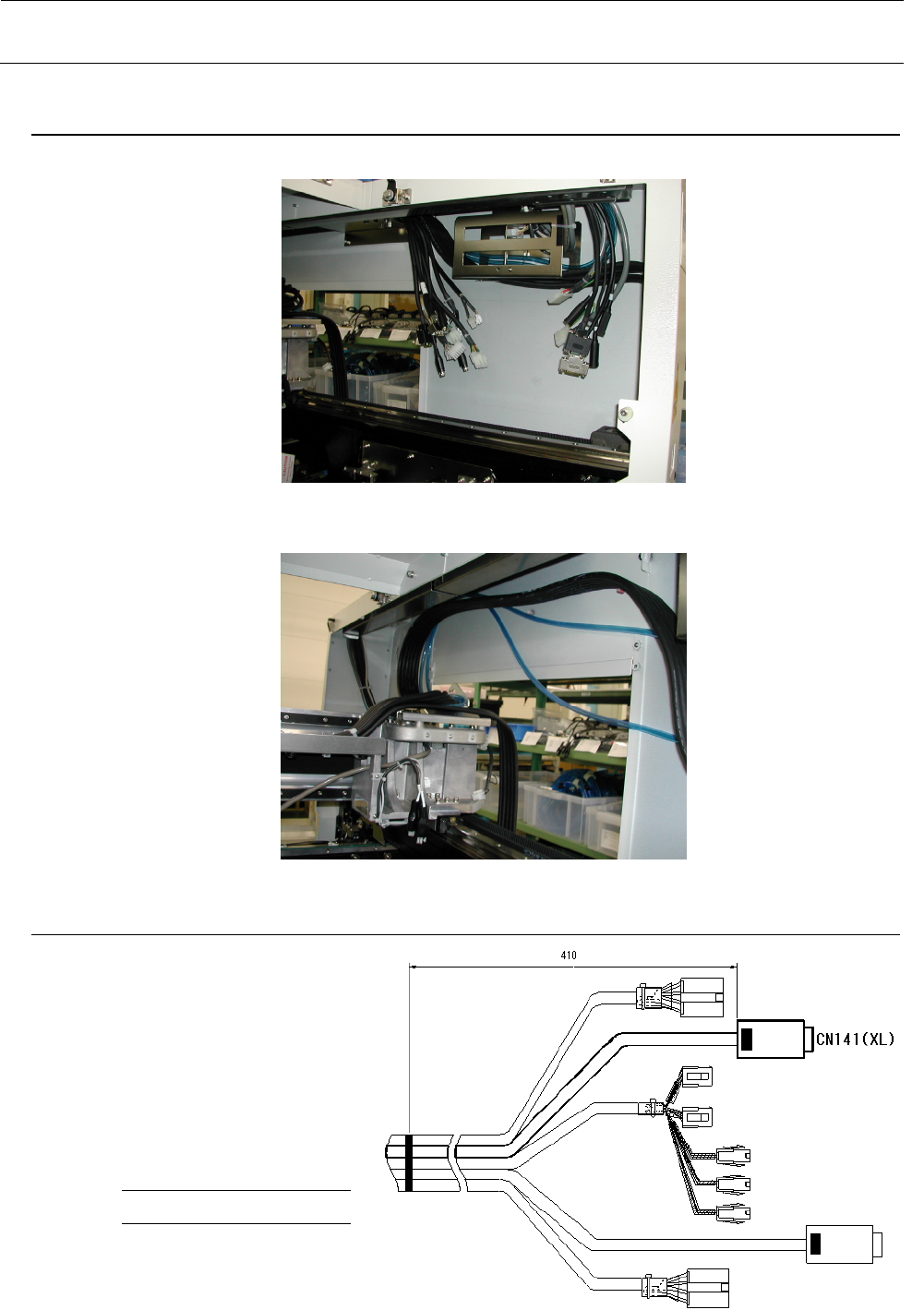

1-8-5．拆下 Y 轴电缆
1）取下 Y 轴塑料导轨入口的悬垂部分（插接器托架）的捆束带和中继连接器。
图1-8-5-1
2）卸下 Y 轴塑料导轨的盖，拆下要更换的电缆。
图1-8-5-2
1-8-6．给 Y 轴拖链电缆作记号
1） 确认 Y 拖链电缆（40058384）
的标识位置。
（位置是离 CN141 插接器端
410mm）
※ 如果是特别规格，为下述电缆。
XY 拖链电缆（E） 40059779
Y 拖链电缆（E） 40059789
下页之后也相同。
图1-8-6-1
维修调整要领书
1-30

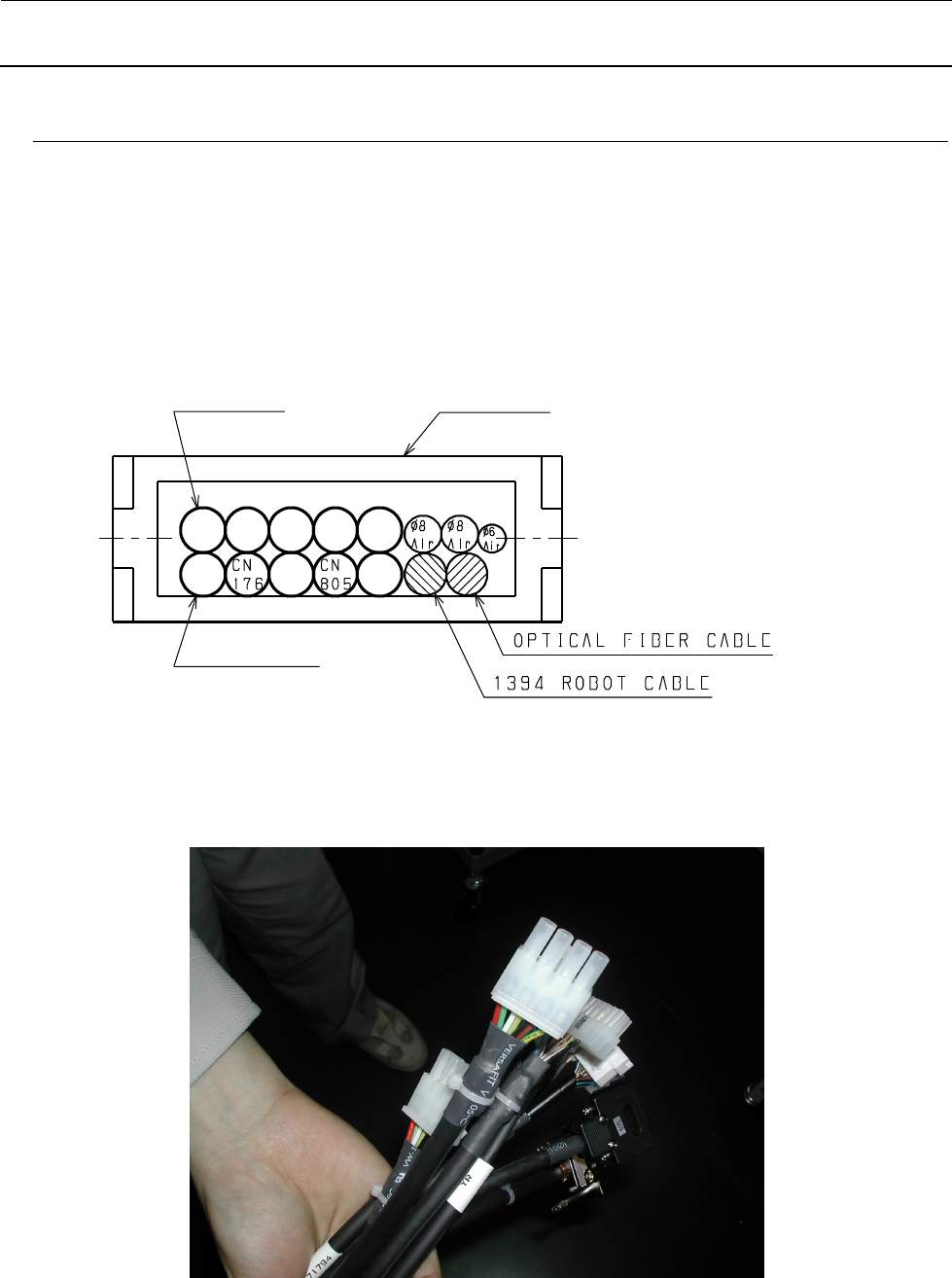

1-8-7．电缆支座的装配
1) 在 40058384、40058385 各电缆纳入塑料导轨的部分涂敷润滑油。
2） 配置在从 X 轴引来的电缆上面，要让 40058384 的 CN166 一侧位于内侧（图 1-8-7-1），并使
40058385 的悬垂部中继连接器和 40058384 的悬垂部中继连接器一样长。（图 1-8-7-2）。
图1-8-7-1
3） 向正面一侧拉出电缆，将 40058384 的连接器与 40058385 的连接器座部的中继连接器（CN161、
CN151、CN127、CN165、CN152、CN201、CN202、CN245、CN246、CN479 一侧）拢齐。
图1-8-7-2
Y 拖链电缆
XY 电缆拖链
Y 轴塑料导轨
维修调整要领书
1-31

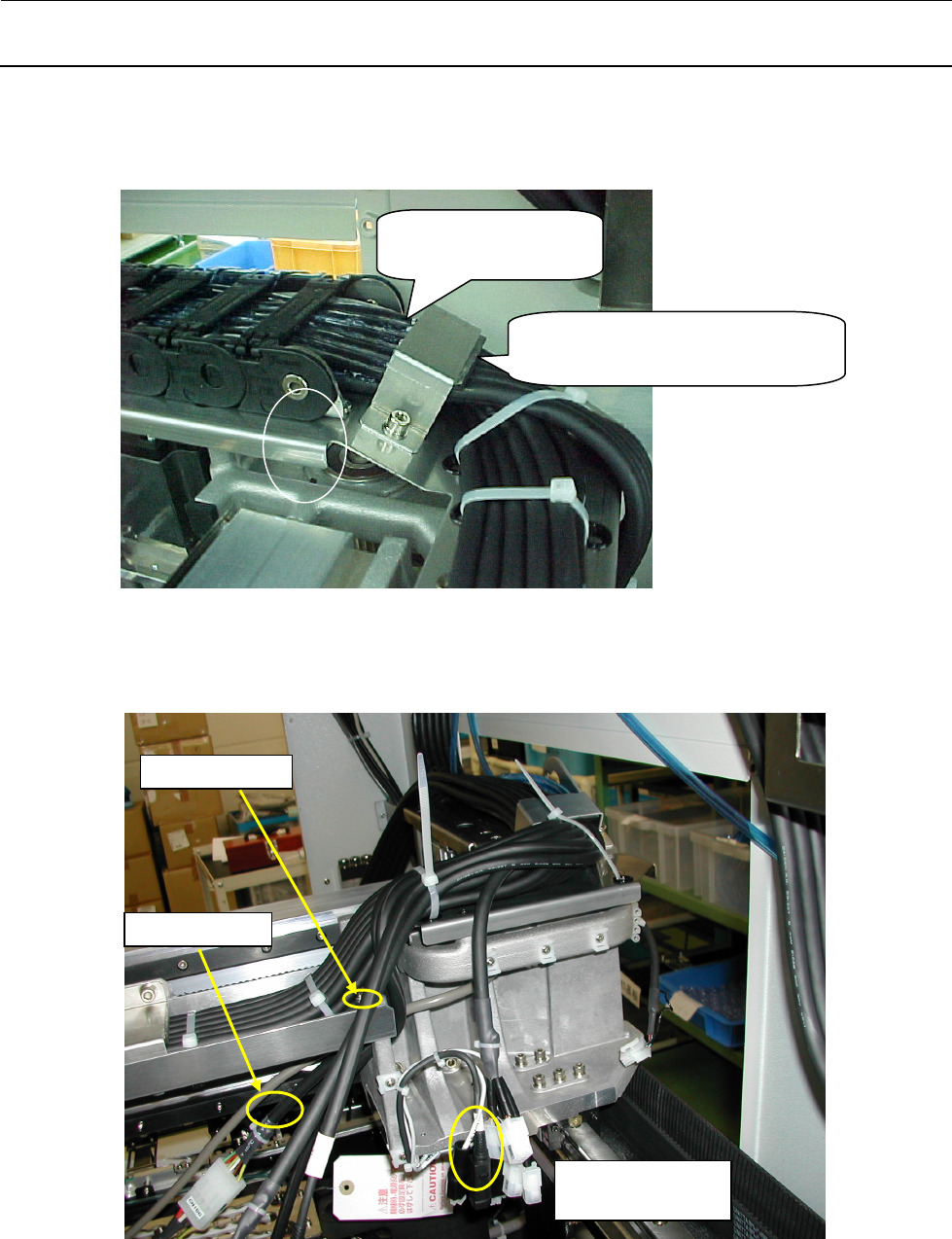

4） 将电缆紧固夹 YB 的端部（塑料导轨一侧）对准 40058384 的记号，然后固定电缆。
根据 40058384 的记号，在 40058385 电缆的侧面标上记号。
图1-8-7-3
5） 要按图所示拉出 40058384 的各个连接器，用束线带固定。
图1-8-7-4
CN153、CN152
CN130、CN131
YR、CN166
YL、CN162
400
58384 (410mm）
固定在记号位置上
对准
40058384 的记号后
在下部线束的侧面作记号
