维修调整要领书
1-32

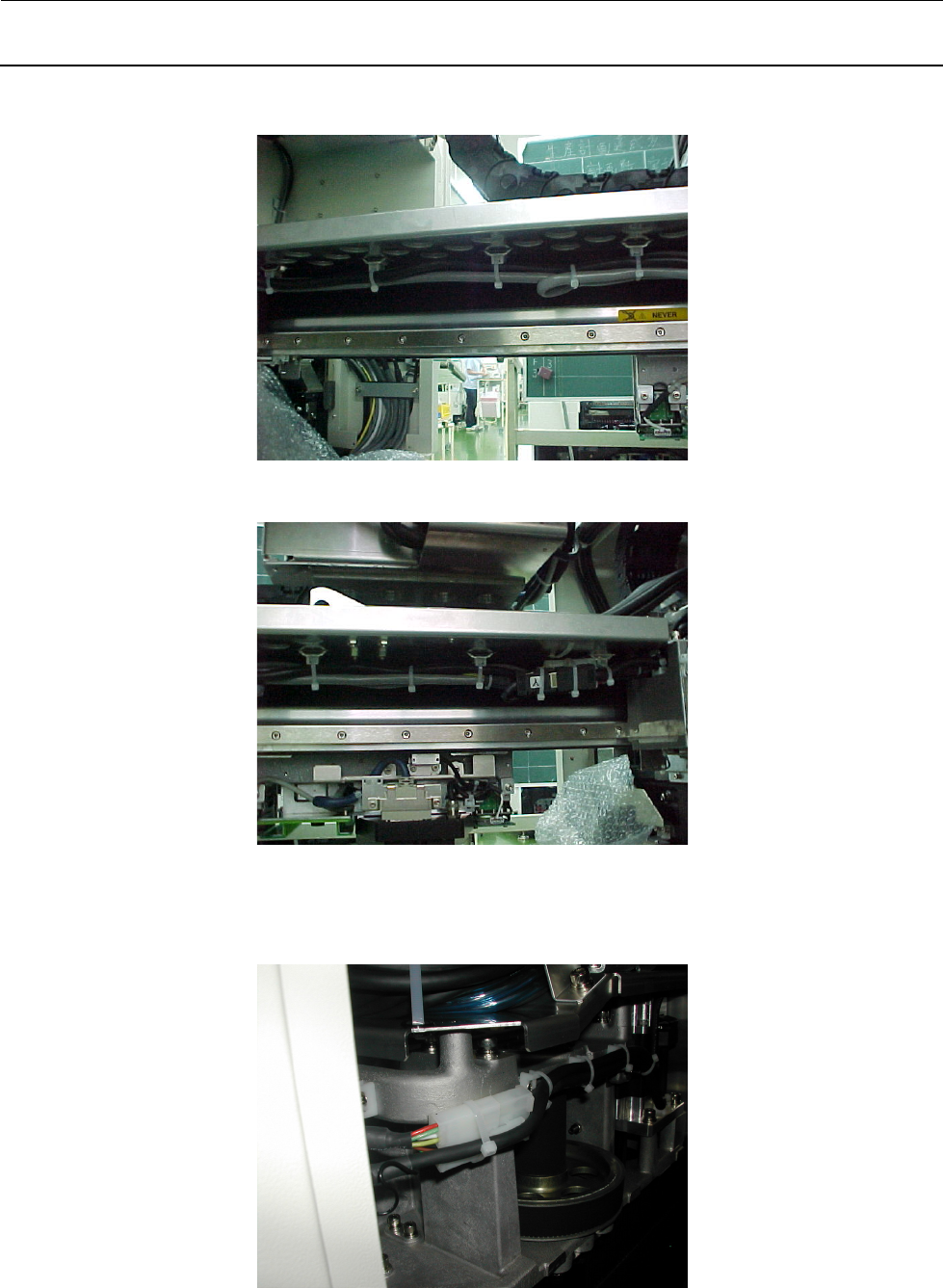

6） 按照下图捆束塑料导轨支架下部。
图1-8-7-5
图1-8-7-6
7） XL 电动机部分的配线
图1-8-7-7
维修调整要领书
1-33

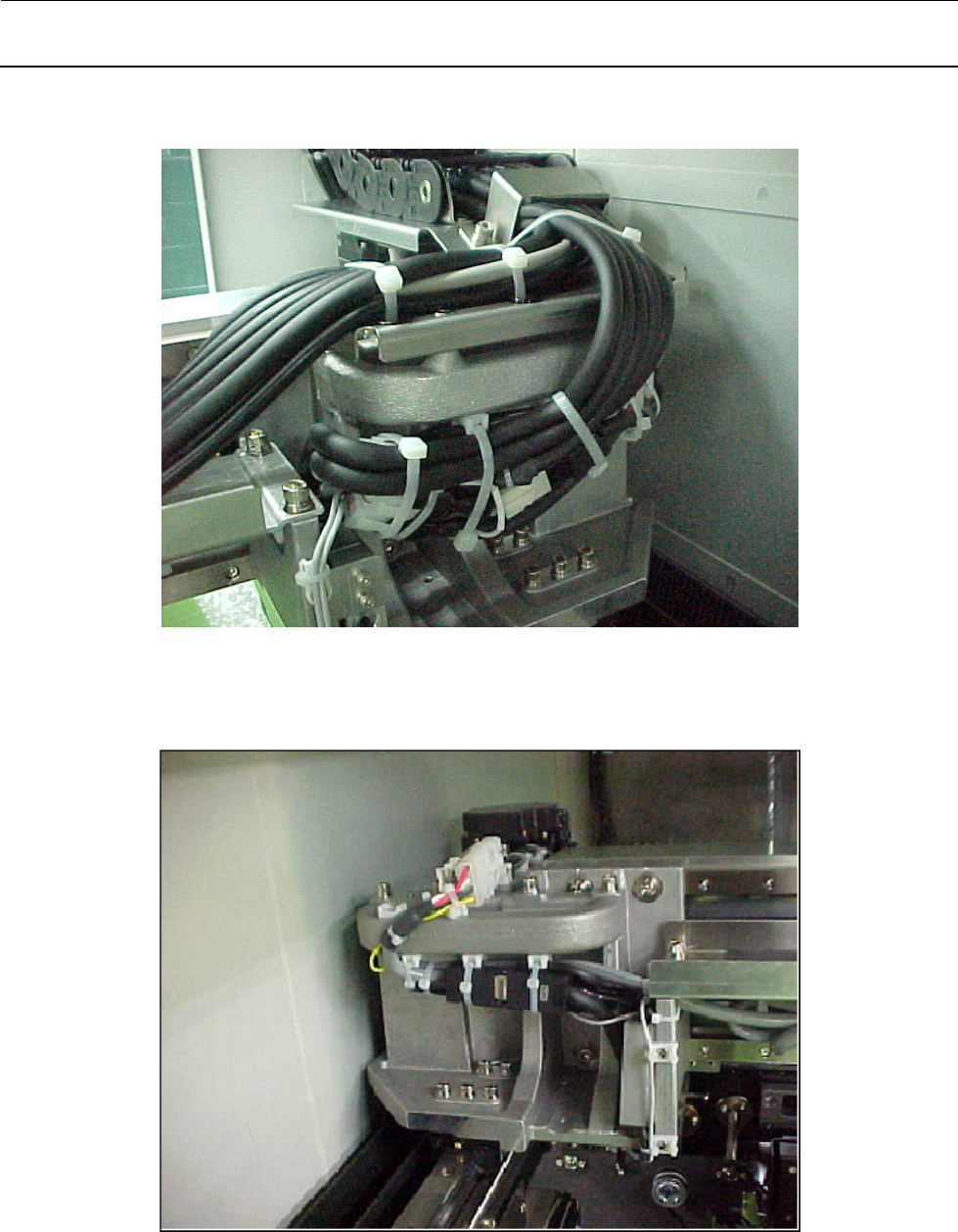

8） XL 电动机中继线、限制传感器中继线、YL 磁性膜中继线的配线
图1-8-7-8
9） XR 马达中继线、限位传感器中继线、YR 磁尺中继线的配线
图1-8-7-9
维修调整要领书
1-34

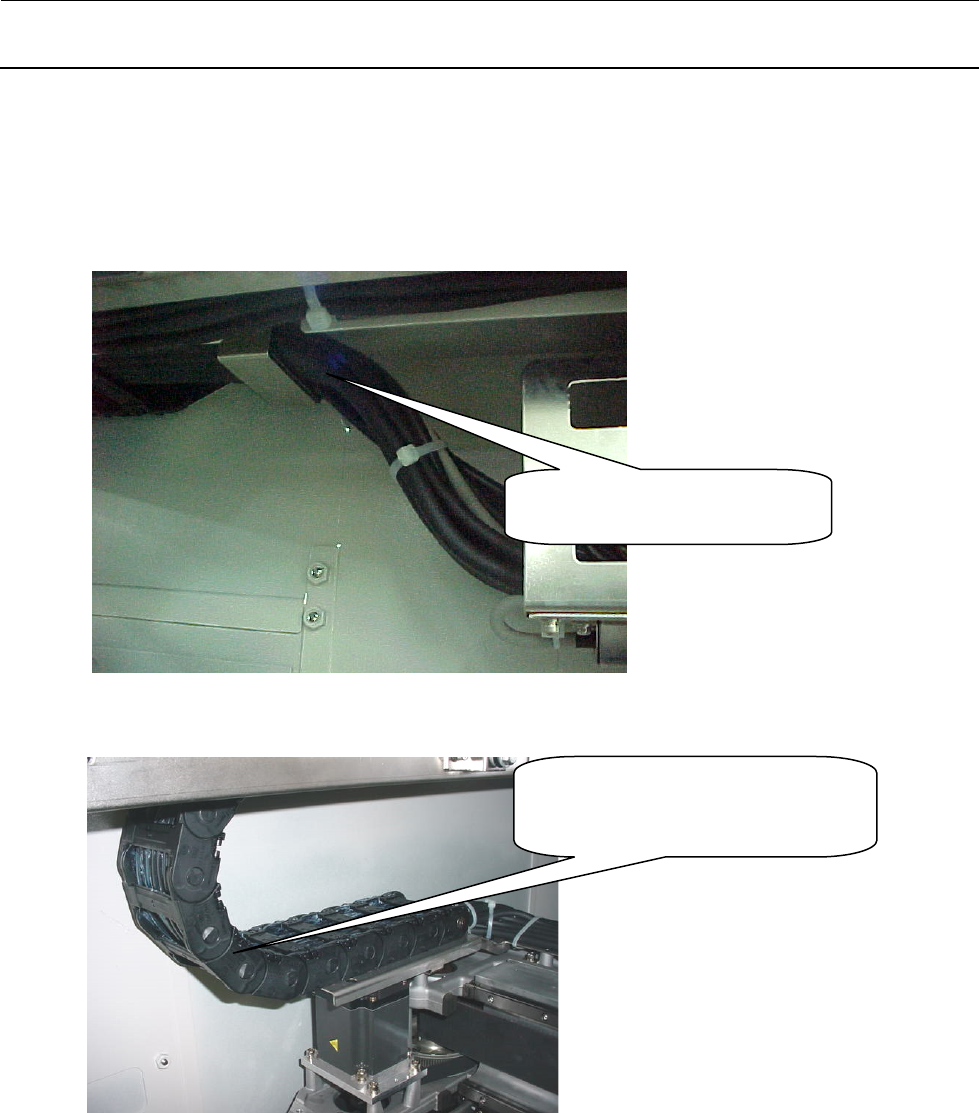

10） 将插接器托架侧的 Y 拖链电缆向下图的①方向拉，并在此状态下在安装夹具前端做记号，接着
朝②方向推入，同样在此状态下划上记号。（参照下图）
11） 使 2 个记号的中心位置与安装夹具前端对齐，用电缆夹 YB 卡住电缆予以固定。
12) 对准 40058384 的记号，在 40058385 电缆的侧面标上记号。
图1-8-7-10
图1-8-7-11
13) 将 Y 轴移动到最靠身前位置，用手压塑料导轨内部的线束，确认没有挠曲。
对准
40058384 的记号
在
40058385 电缆的侧面作记号
将
Y 轴移动到最靠身前位置，
用手压入线束，确认塑料导轨
内部的线束没有挠曲
