Samsung Component Placer SM471 Troubleshooting Guide
검사된 부품 중심의 Offset Y값이 ‘+’ 또는 ‘-’방향으로 검사영역에서 벗어난 경
우
[조치 방법]
Feeder의 부품 흡착 위치를 체크하십시오 .
정상 흡착일 경우 Ignore Center Offset을 체크하여 해당 Error를 발생시키지 않도
록 설정하십시오.

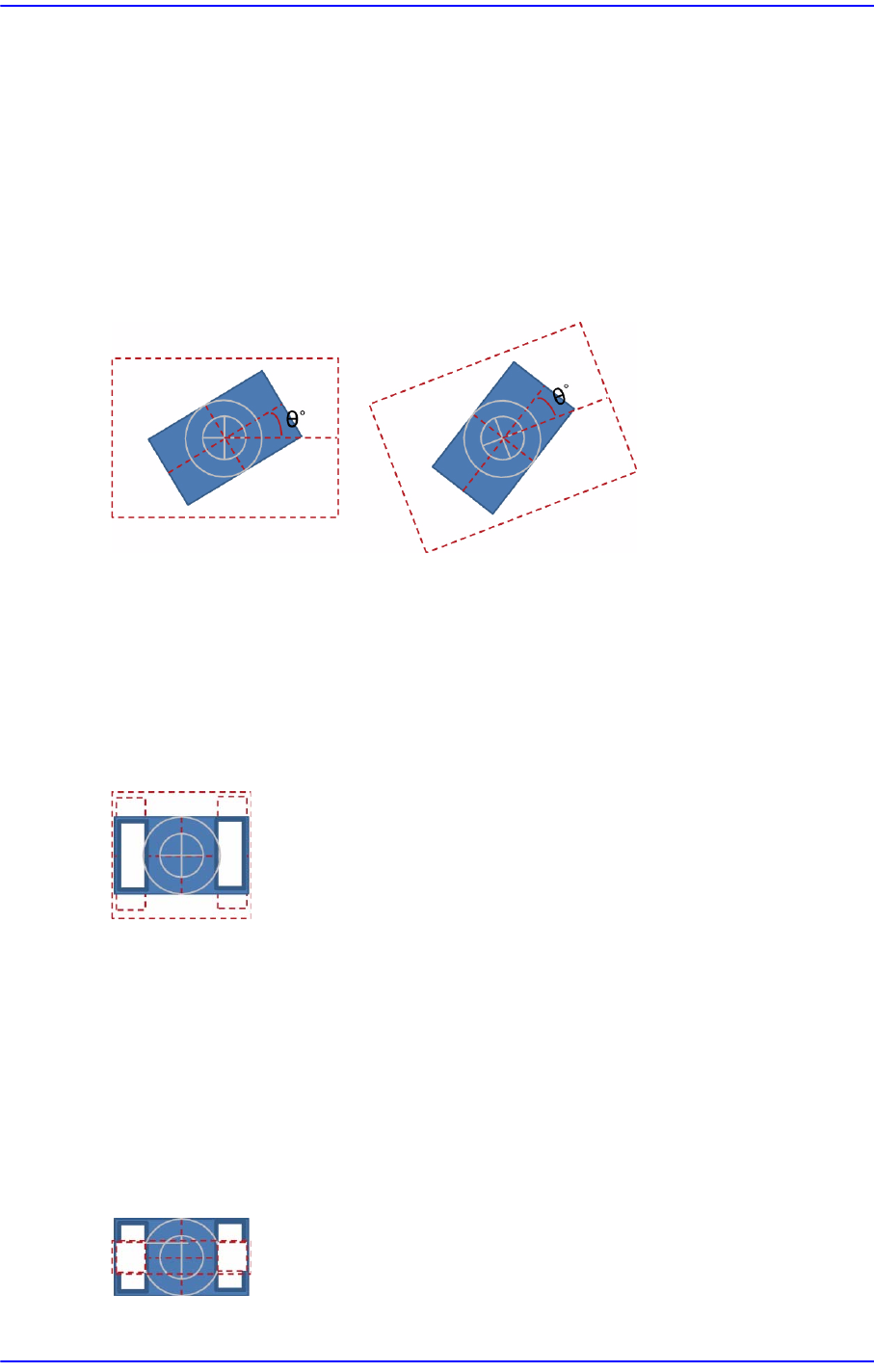

$aa0b 부품의 각도가 기준 각도를 벗어났습니다.
[원인 ]
검사된 부품의 각도(T)가 기준 각도에서 30 이상 벗어난 경우
[조치 방법]
등록된 부품의 정보를 확인한 후, 흡착 높이를 체크하십시오 .
$aa0f 부품 리드의 높이가 작게 인식되었습니다.
[원인 ]
검사된 부품의 리드 높이가 등록된 부품의 부품 리드의 높이보다 작게 인식된
경우
[조치 방법]
등록된 부품의 리드 높이 정보를 체크하고, 필요 시 최소 허용치의 값을 조정하
십시오.
$aa10 부품 리드의 높이가 크게 인식되었습니다.
1-47
MMI Error Code
와
문제
해결
[원인]
검사된 부품의 리드 높이가 등록된 부품의 부품 리드의 높이보다 크게 인식된
경우
[조치 방법]
등록된 부품의 리드 높이 정보를 체크하고, 필요 시 최대 허용치의 값을 조정하
십시오.
$aa11 부품의 면적이 너무 작습니다.
[원인]
등록된 정보보다 부품의 크기가 작은 경우
[조치 방법]
등록된 부품의 정보를 체크한 후 , 부품이 선명하게
보이도록 조명을 조정하십시
오.
$aa12 부품의 면적이 너무 큽니다.
[원인]
등록된 정보보다 부품의 크기가 큰 경우
[조치 방법]
등록된 부품의 정보를 체크한 후 , 부품이 선명하게 보이도록 조명을 조정하십시
오.
$aa14 부품의 중심이 너무 많이 벗어나 있습니다.
[원인]
흡착된 부품의 중심이 노즐의 중심에서 많이 벗어난 경우
[조치 방법]
1-48
Samsung Component Placer SM471 Troubleshooting Guide
부품 흡착 위치를 체크한 후, 필요 시 기준 중심 위치를 변경하십시오.
$aa1b 부품의 X 중심이 너무 많이 벗어나 있습니다.
[원인 ]
흡착된 부품의 중심이 노즐의 중심에서 X방향으로 너무 많이 벗어난 경우
[조치 방법]
부품 흡착 위치를 체크한 후, 필요 시 기준 중심 위치를 변경하십시오.
$aa1c 부품의 Y 중심이 너무 많이 벗어나 있습니다.
[원인 ]
흡착된 부품의 중심이 노즐의 중심에서 Y방향으로 너무 많이 벗어난 경우
[조치 방법]
부품 흡착 위치를 체크한 후, 필요 시 기준 중심 위치를 변경하십시오.
$aa1d 부품의 Width가 기준값보다 큽니다.
[원인 ]
흡착된 부품이 등록된 부품의 Width보다 크게 측정된 경우
[조치 방법]
등록된 부품 정보를 확인한 후, 필요 시 조명을
체크하여 허용치를 조정하십시
오.
$aa1e 부품의 Width가 기준값보다 작습니다.
[원인 ]
