1-57 MMI Error Code 와 문제 해결 $ae05 피두 셜마크 에지를 찾을 수 없습니다 . [ 원인 ] 영상의 초점이 맞지 않아 희미할 경우 피두셜 마크와 주변의 밝기차가 나지 않을 경우 [ 조치 방법 ] 피두셜 마크의 상태를 확인하십시오 . Threshold 값 또는 조명값 을 조정하십시오 . $ae06 후보 피두셜마크가 매우 많습니다 . [ 원인 ] 한 화면에…
1-56
Samsung Component Placer SM471 Troubleshooting Guide
등록된 부품 정보와 흡착된 부품이 일치하는지 확인하고, 허용오차를 체크하십
시오.
$ac08 부품의 Height가 기준 값과 다르게 인식되었습니다.
[원인 ]
부품의 Height 허용치보다 크거나 작게 인식된 경우
[조치 방법]
등록된 부품 정보와 흡착된 부품이 일치하는지 확인하고, 허용오차를 체크하십
시오.
$ac11 부품이 너무 작거나 리드의 길이가 너무 크게 설정되어 있습니다.
[원인 ]
부품 전체
높이보다 상하 리드길이의 합이 더 큰 경우
[조치 방법]
등록된 부품의 정보를 체크한 후, 필요 시 부품의 전체 높이를 조정하십시오.
1.3.6. 피두셜 관련 에러[ae03 ~ ae16]
$ae04 인식하려는 피두셜마크의 스코어가 입력스코어 보다 작습니다.
[원인 ]
측정된 피두셜마크의 스코어가 기준 스코어보다 작은 경우
[조치 방법]
피두셜 마크의 상태를 확인한 후, 필요 시 스코어값 또는 조명값을 조정하십시
오.
1-57
MMI Error Code
와
문제
해결

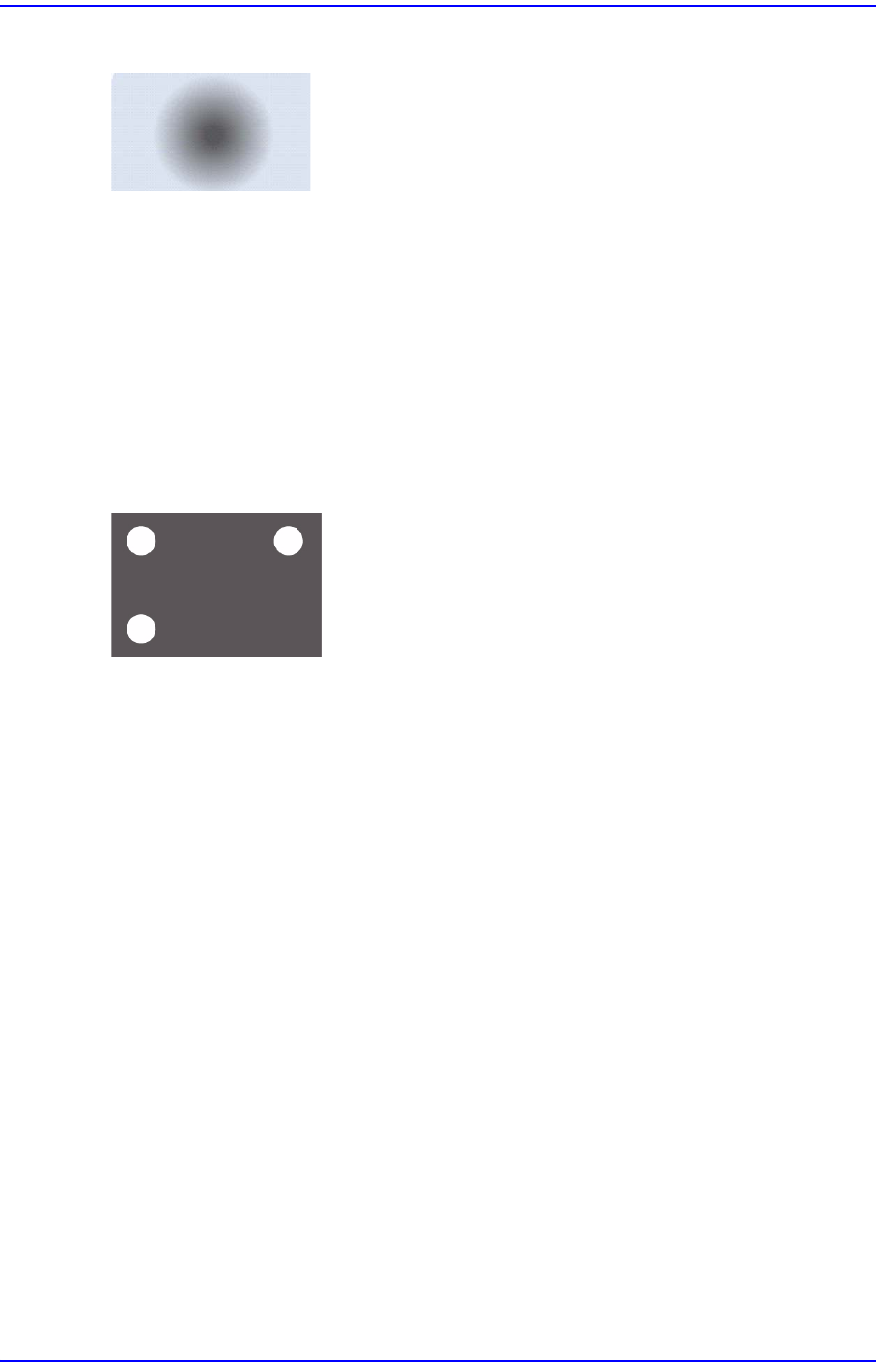

$ae05 피두셜마크 에지를 찾을 수 없습니다.
[원인]
영상의 초점이 맞지 않아 희미할 경우
피두셜 마크와 주변의 밝기차가 나지 않을 경우
[조치 방법]
피두셜 마크의 상태를 확인하십시오.
Threshold 값 또는 조명값을 조정하십시오.
$ae06 후보 피두셜마크가 매우 많습니다.
[원인]
한 화면에 피두셜 마크가 여러 개 존재하는 경우
[조치 방법]
피두셜 마크
검사 영역을 조정하십시오.
$ae09 입력 피두셜의 크기가 작아 인식에 실패하였습니다 .
[원인]
피두셜 마크의 크기가 100m 이하인 경우
[조치 방법]
최소 100m보다 큰 피두셜 마크를 설정하십시오.
$ae10 입력 피두셜의 크기가피두셜우 커서 인식에 실패하였습니다.
[원인]
피두셜 마크의 크기가 6mm 이상인 경우
[조치 방법]
최대 6mm보다 작은 피두셜 마크를 설정하십시오.
1-58
Samsung Component Placer SM471 Troubleshooting Guide
$ae12 피두셜 센터는 찾았으나 최종 콘트라스트 체크에 실패하였습니다.
[원인 ]
피두셜과 주변과의 밝기 차이가 최소 20 DN을 넘지 않은 경우
[조치 방법]
피두셜 마크의 상태를 체크하십시오.
피두셜 마크와 그 주변이 또렷하게 보이도록 조명값을 조정하십시오.
$ae15 피두셜마크 에지를 찾을 수 없습니다.
[원인 ]
피두셜 마크가 없는 경우
피두셜 마크와 주변과의 밝기차가 적음
[
조치 방법]
피두셜 마크의 상태를 체크하십시오.
피두셜 마크와 그 주변이 또렷하게 보이도록 조명값을 조정하십시오.
$ae16 피두셜 센터는 찾았으나 검사영역에서 벗어나 있습니다 .
[원인 ]
피두셜마크 중심이 설정한 검사 영역을 벗어난 경우
[조치 방법]
피두셜의 위치를 조정하거나 검사영역을 조정하십시오.
