安装要领书 9 3-6. 取下固定托架 导入本机时，使 用六角扳手套件 ，将固定 XY 轴移动 部分的托架 ，以及固 定 运输支架板的移 动部分托 架卸下来。 警告 如果不把固定移 动部分的托架全 部拆掉，则有 造成本机损坏， 导 致人身事故的危 险性。 XY 轴固定用托架（ 2 处） 将通过支 架连接着 支柱的 Y 轴移动部分的 4 根六 角孔螺栓卸下 来，取下托架 。 (a) X 轴固定用托架（ CP 螺栓 M5 × 10 …
安装要领书
8
3-4. LCD
监视器
为了保护监视器屏面，用瓦伦纸板和气泡包装膜包裹监视器。
请剥掉纤维丝胶带，拆下瓦伦纸板和气泡包装膜。
3-5.
底座上表面
请把覆盖整个底座表面的防锈纸和干燥剂去掉。
纤维丝胶带
干燥剂
防锈纸
安装要领书
9

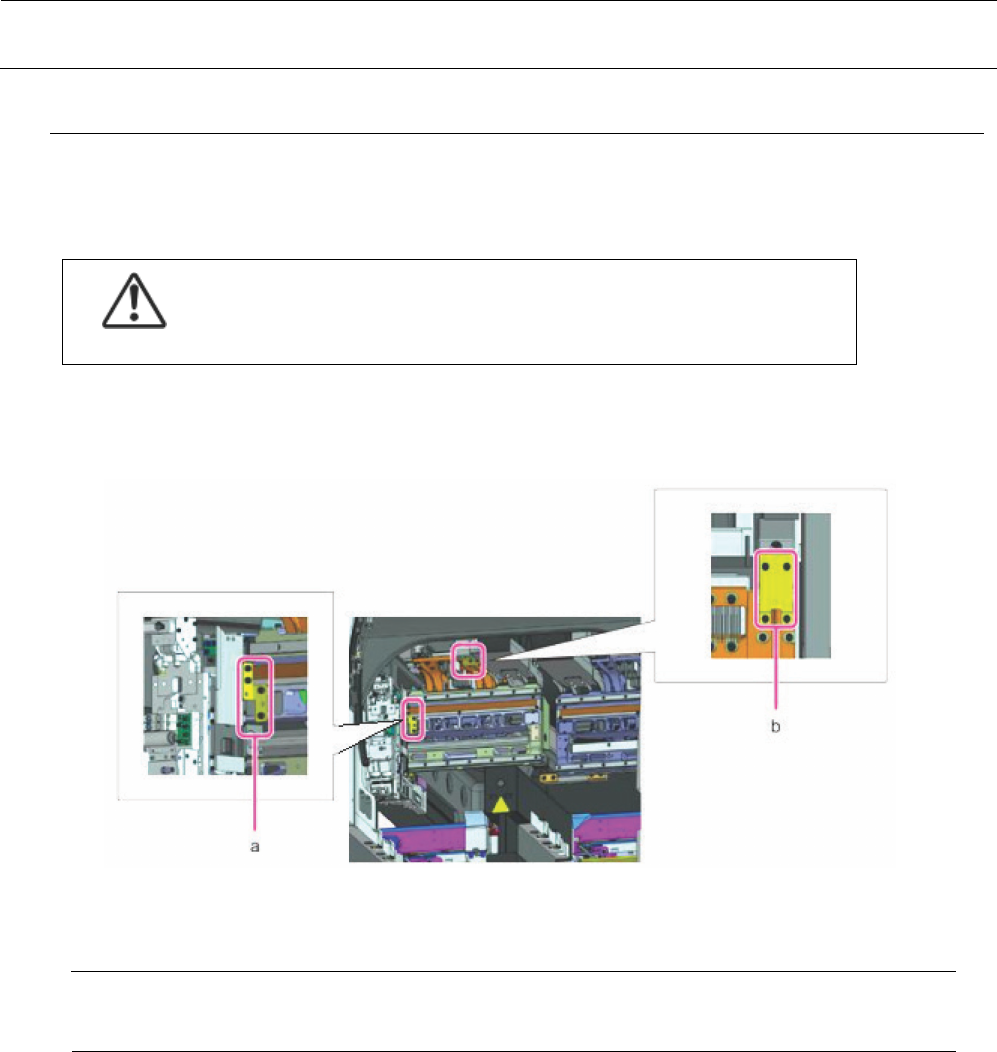

3-6.
取下固定托架
导入本机时，使用六角扳手套件，将固定 XY 轴移动部分的托架，以及固定运输支架板的移动部分托
架卸下来。
警告
如果不把固定移动部分的托架全部拆掉，则有造成本机损坏，导
致人身事故的危险性。
XY
轴固定用托架（
2
处）
将通过支架连接着支柱的 Y 轴移动部分的 4 根六角孔螺栓卸下来，取下托架。
(a) X
轴固定用托架（
CP
螺栓
M5 × 10
）
(b) Y
轴固定用托架（
CP
螺栓
M5 × 10
）
注意
•
请妥善保管取下的托架。
安装要领书
10
3-7.
贴装头单元包装材料
请拆下以纤维丝胶带固定的覆盖贴装头下部的防锈纸和气泡包装膜。
请切断用来固定 Z 轴的扎线扣带，剥去贴在贴装头左侧面的纤维丝胶带。
注意
手动移动
XY
轴时，请勿把持贴片头。
防锈纸
气泡包装膜
纤维丝胶带
扎线扣带
