安装要领书 3 ■后部 (RX - 7) (a) 主断路器 (b) 累计运行计时仪 (c) I/ F (SMEM A) -L (d) I/ F (SMEM A) -R (e) USB 存 储设备插入口 (f) LAN 端口 (g) 始动互锁 注意 如果刚开封就发现 机器有故障部位、 缺 少零件等， 请拍下 照片并记录下来。 索赔处理时可能需 要提供。
安装要领书
2

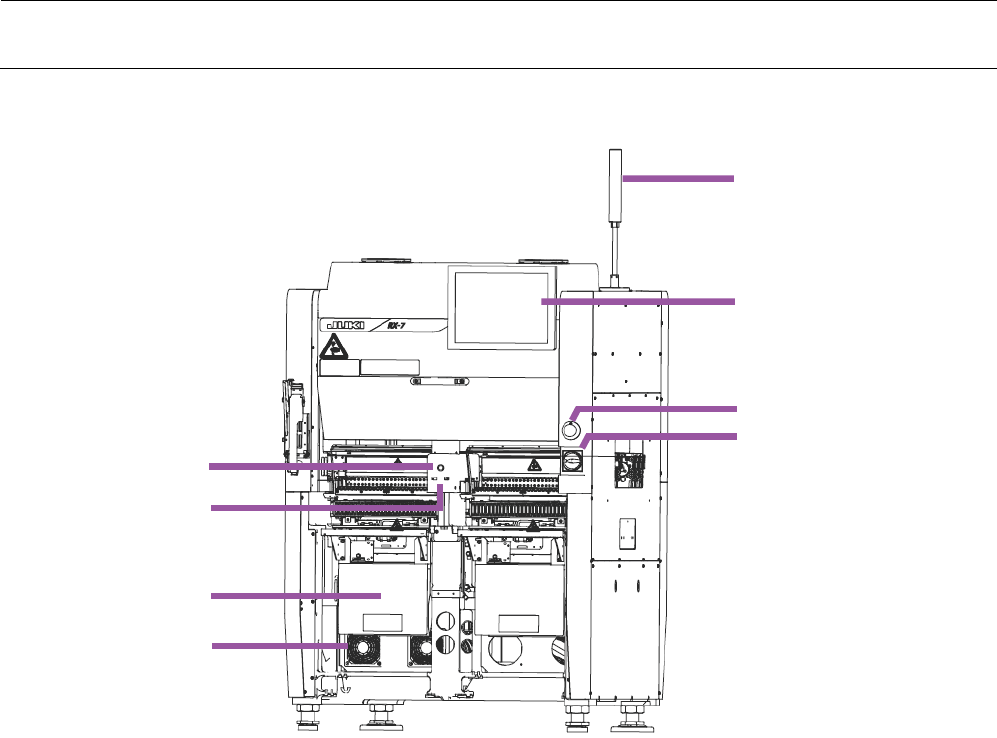

■正面部
(RX-7R)
(a) 紧急停止开关
(b) 主开关
(c) 信号塔
(d) 触控屏式显示监视器
(e) USB 存储设备插入口
(f) 真空泵 （内置）
(g) 维护口
(h) 散热风扇
a
b
c
d
g
e
f
h
安装要领书
3
■后部
(RX-7)
(a) 主断路器
(b) 累计运行计时仪
(c) I/F (SMEMA)-L
(d) I/F (SMEMA)-R
(e) USB 存储设备插入口
(f) LAN 端口
(g) 始动互锁
注意
如果刚开封就发现机器有故障部位、缺少零件等，请拍下照片并记录下来。
索赔处理时可能需要提供。
安装要领书
4
■后部
(RX-7R)
(a) 主断路器
(b) 断路器 (设定变压器选项时)
(c) 背面接口部
■背面接口部
(RX-7R)
(a) JOINT IN (SMEMA)
(b) JOINT OUT (SMEMA)
(c) 累计运行计时仪
(d) LAN 连接器
(e) 始动互锁
(f) 复位开关
注意
如果刚开封就发现机器有故障部位、缺少零件等，请拍下照片并记录下来。
索赔处理时可能需要提供。
c
a
b
a
b
c
f
d
e
