安装要领书
3

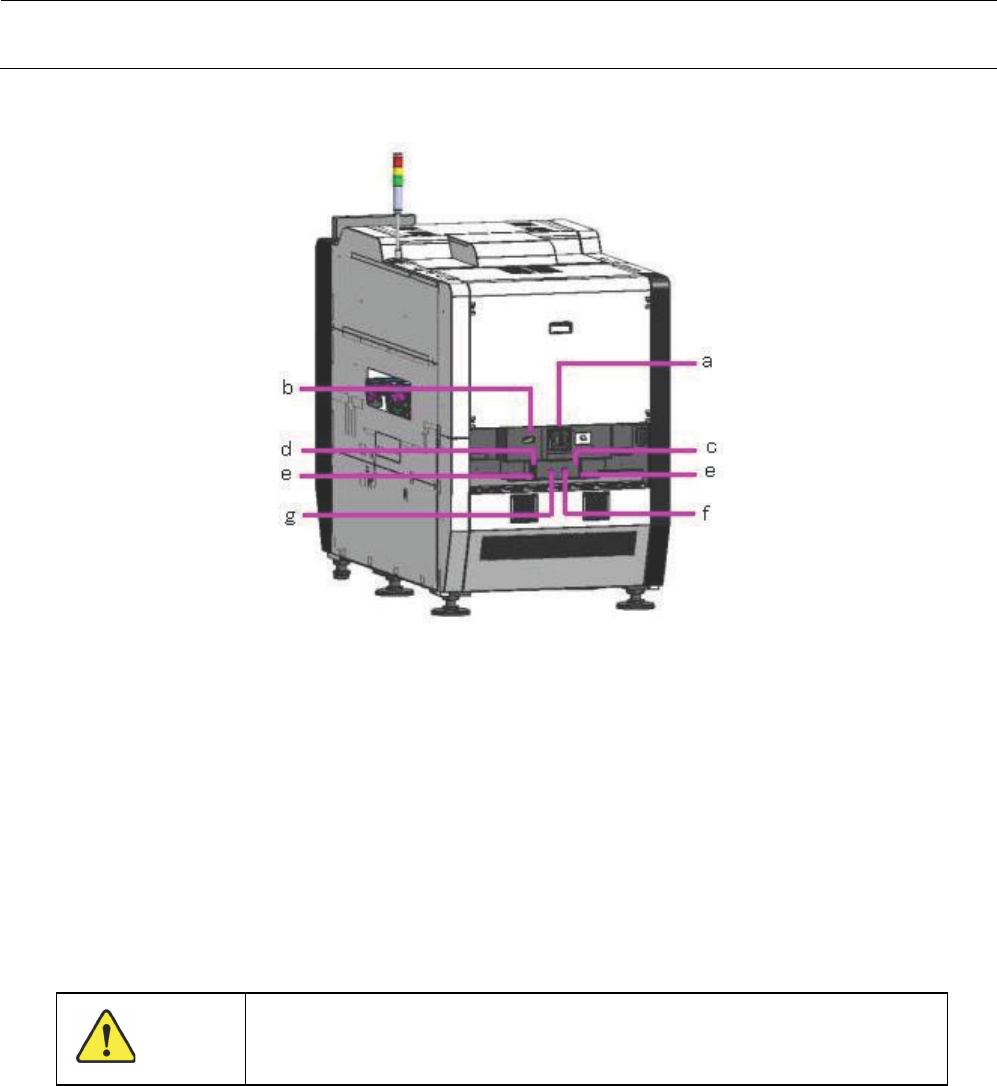

■后部
(RX-7)
(a) 主断路器
(b) 累计运行计时仪
(c) I/F (SMEMA)-L
(d) I/F (SMEMA)-R
(e) USB 存储设备插入口
(f) LAN 端口
(g) 始动互锁
注意
如果刚开封就发现机器有故障部位、缺少零件等，请拍下照片并记录下来。
索赔处理时可能需要提供。
安装要领书
4

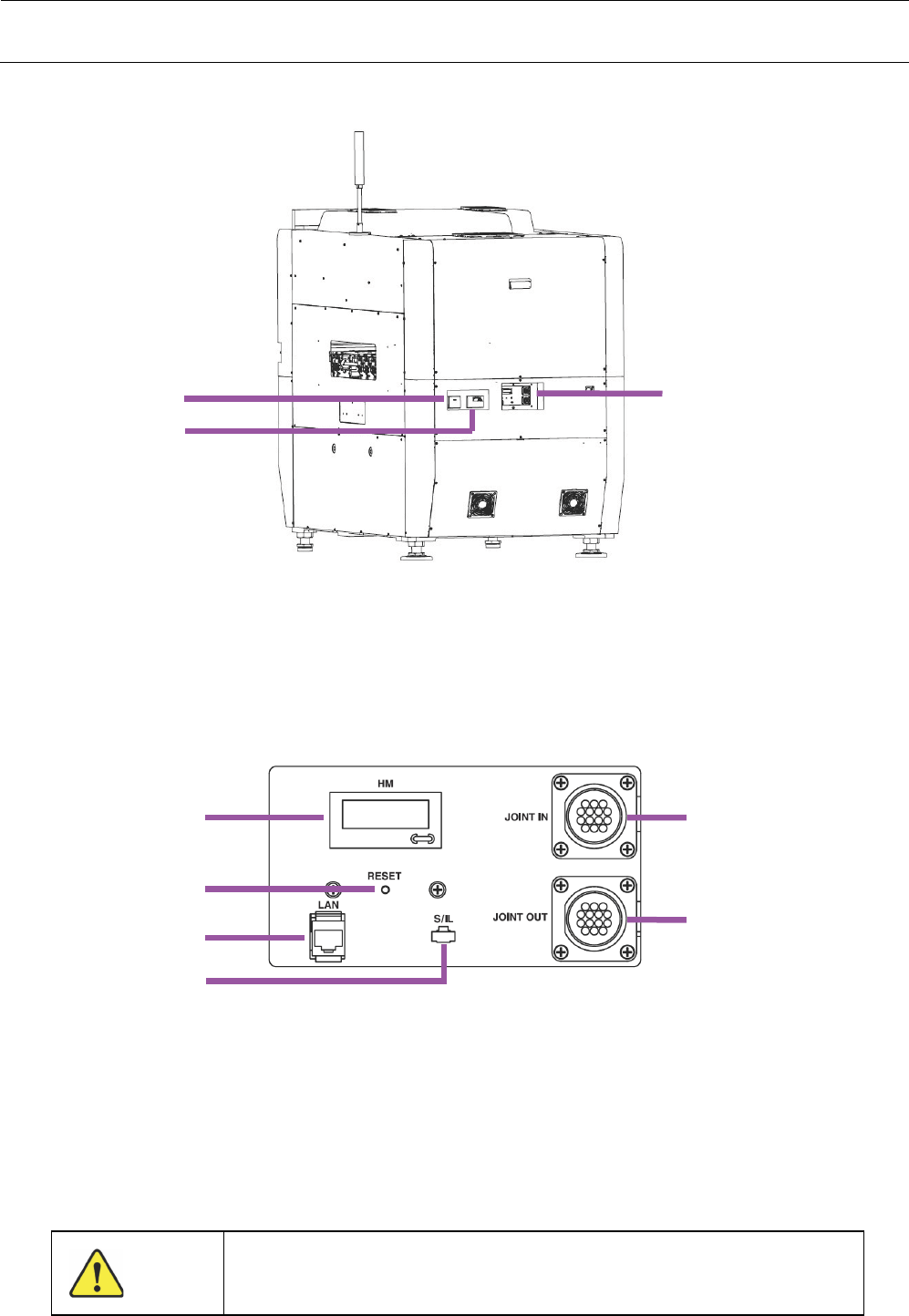

■后部
(RX-7R)
(a) 主断路器
(b) 断路器 (设定变压器选项时)
(c) 背面接口部
■背面接口部
(RX-7R)
(a) JOINT IN (SMEMA)
(b) JOINT OUT (SMEMA)
(c) 累计运行计时仪
(d) LAN 连接器
(e) 始动互锁
(f) 复位开关
注意
如果刚开封就发现机器有故障部位、缺少零件等，请拍下照片并记录下来。
索赔处理时可能需要提供。
c
a
b
a
b
c
f
d
e
安装要领书
5

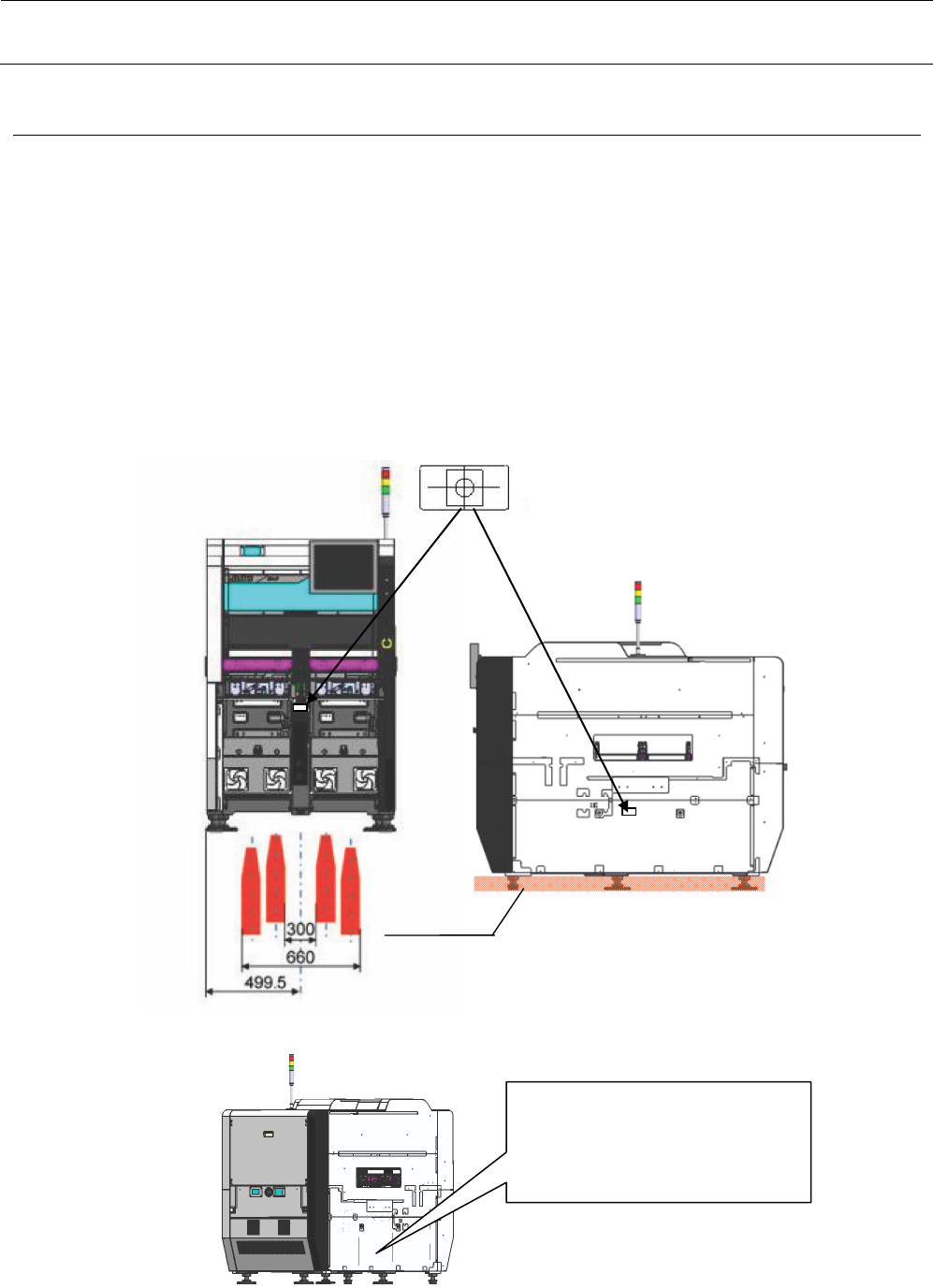

2.
机器主体的移动方法
＜程序＞
用叉车移动时，请把叉车的爪从 RX-7/RX-7R 前方放入，确认叉车爪全部伸出 RX-7/RX-7R 的后方之
后，再抬起移动。
＜注意＞
1. 用叉车移动时，请把货物重心标志放到叉车爪的中央位置。（板条货架也同样。）
2. 请将铲爪间距尽量扩宽，按下图所示插入本机之下，并使铲爪前端从本机露出，然后提升。
3. 请勿在信号灯竖立的状态下用叉车移动。
（板条货架也同样。）
・变压器（根据规格有设定）
・分接头
拆下侧盖养护。
货物重心标志
脚轮
