安装要领书 27 ＜真空泵旋转方向 相反时进行的 作业＞ 如旋转方向相反 ，是因为向装置 供电的厂方 的 3 相电源之相 位順序并 不是 UVW 。 要做的就是把装 置断流器所连接 的来自厂方的 供电电缆 L2 与 L3 进 行调换。 操作前， 请 一定要万用表等 对配电 盘的断流器 OFF 等进行确认， 保证要进行 调换的电源回路 的电源已 被切断。 连接的要领请参 阅设置要领书的 第 11 章。 RX-7 时 RX - 7R 时
安装要领书
26
4-4-2.
真空泵的压力确认
本机内置有真空泵，用于吸取元件。使该真空泵运行。
1.
接通本机背面的主断路器
。
2.
按下本机正面的 POWER ON 开关。(RX-7 时)
将本机正面的主开关置于
ON
。
(RX-7R 时)
3.
显示贴片头的操作画面。
关于操作方法的详情，请参阅「使用说明书 4-9-2.贴片头控制」。
显示贴片头操作画面后，真空泵将自动打开。
真空泵将旋转，以下述方法确认真空压力显示在 -86.0 kPa 以下。
RX-7 时 ：本机前面上部的 VACUUM PUMP 真空压力计
RX-7R 时 ：本机操作画面的 VACUUM 压力显示
Tips
•
关闭贴片头操作画面后，真空泵将自动关闭。
•
有关贴片头操作画面的详情，请参阅「使用说明书
4-9-2.
贴片头控制」的「贴片头气体的切换
操作」。
请确认真空泵的旋转方向。

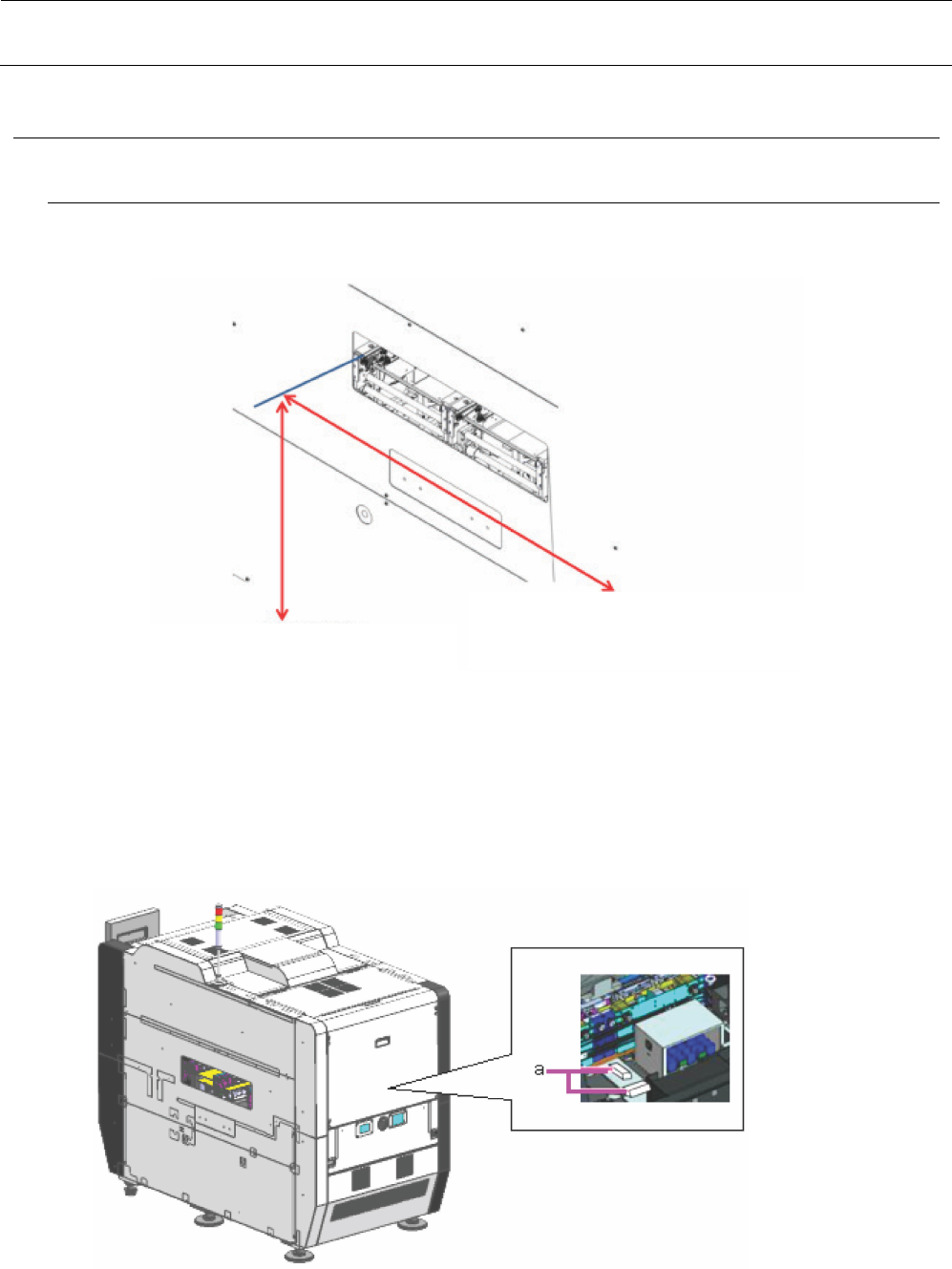

请在真空泵旋转的状态下，将纸片靠近下图所示的真空泵排气口，确认有排气使纸片从排气
口吹离。
当旋转方向相反时，气流将相反，从排气口吸气，纸片被吸引到排气口。
※如果是从排气口吸气（纸片被吸近到排气口时），说明真空泵的旋转方向是反的。因有可
能引起故障，请实施下面的＜真空泵旋转方向相反时进行的作业＞。
※实施作业后，请一定要再次确认真空泵的旋转方向。
排气口
吸气口
安装要领书
27
＜真空泵旋转方向相反时进行的作业＞
如旋转方向相反，是因为向装置供电的厂方的 3 相电源之相位順序并不是 UVW。

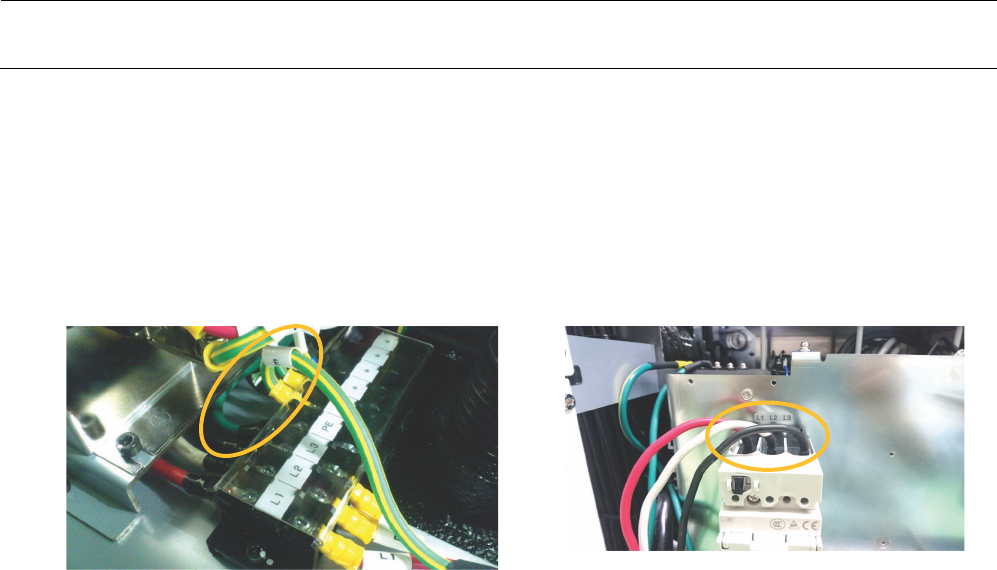

要做的就是把装置断流器所连接的来自厂方的供电电缆 L2 与 L3 进行调换。
操作前，请一定要万用表等对配电盘的断流器 OFF 等进行确认，保证要进行调换的电源回路的电源已
被切断。
连接的要领请参阅设置要领书的第 11 章。
RX-7 时 RX-7R 时
安装要领书
28
5.
基板传送高度和水平调整
5-1.
水平调整
1.
使用六角扳手卸下本机后部的护罩，在设置水平器用的空间之
X
方向和
Y
方向各放
1
个水平器。
（是
RX-7
时）
基板传送高度度
900 -20/+45mm
950 -20/+45mm (950mm 规格)
基板传送面：本机正面侧的输送带上面
