安装要领书 16 7. 请用附带的束线 箍 (HX0023 3000A) 按下 图所示将工厂 侧一次电源缆线 予以固定。 8. 安装本机的断路 器护罩。 9. 打开工厂侧一次 电源。 10. 接通本机的主断 路器。 关于电源的相序 警告 请将本机进行正 向配线。 连接了工厂侧一 次电源电缆的地 线时，请务必 确认本机电源的 相 序。 相序检查作业过 程中的电源接通 时间请设定为 最短时间。 用束 线箍固定
安装要领书
15
RX-7R
时
1.

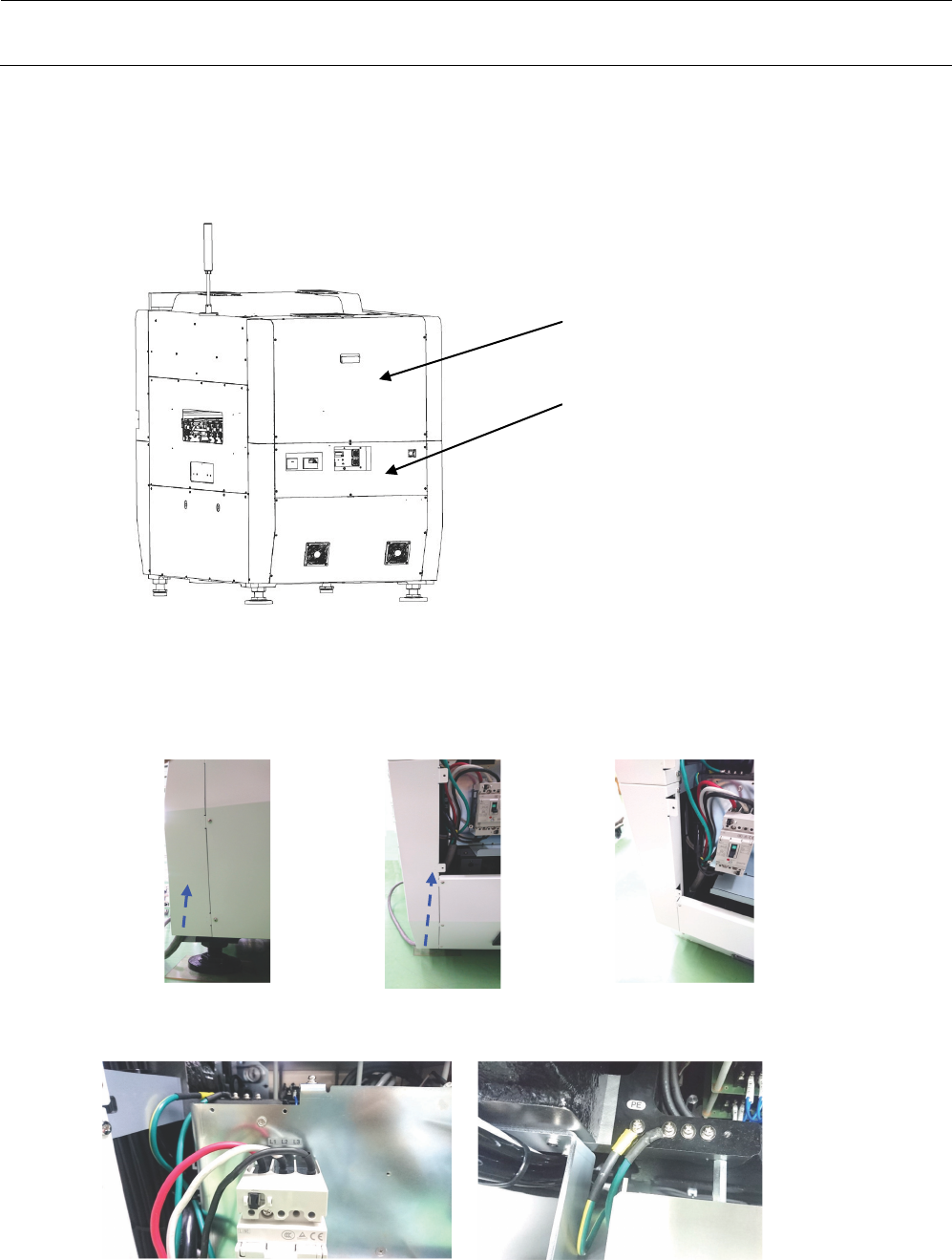

卸下本机后面的护罩。（２处）
请按下图所示的顺序卸下护罩。护罩是用头部带十字孔的接线螺钉固定的。
2.
卸下断路器护罩。护罩是用带十字孔的盆头小螺丝固定的。
3.
卸下断路器的端子护罩。
4.
将工厂侧一次电源缆线从下往上穿入本机护罩的内侧。
5.
将工厂侧一次电源缆线的三相电源线接到断路器端子
(L1
、
L2
、
L3)
，
并把接地线连接到本机的框
架
(PE
）上。
请检查断路器的端子台以及
PE
用的螺丝是否牢固旋紧。
6.
安装断路器的端子护罩。
①
②
安装要领书
16
7.

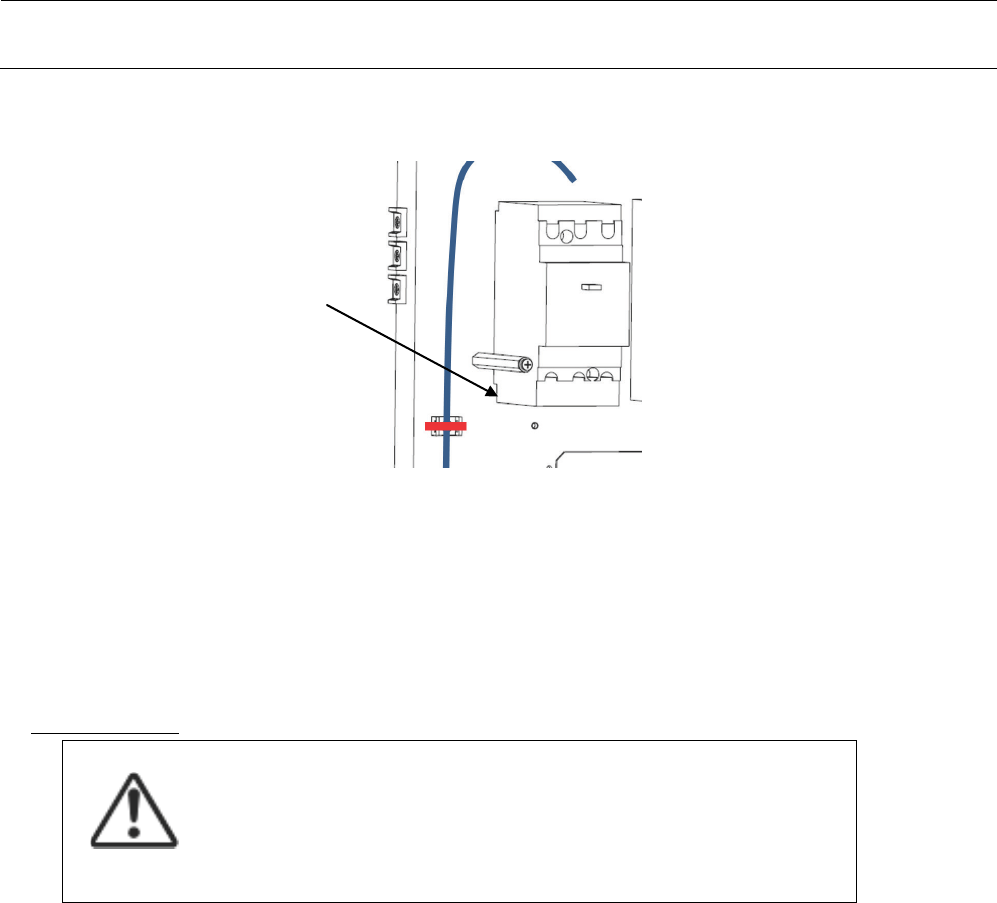

请用附带的束线箍(HX00233000A)按下图所示将工厂侧一次电源缆线予以固定。
8.
安装本机的断路器护罩。
9.
打开工厂侧一次电源。
10.
接通本机的主断路器。
关于电源的相序
警告
请将本机进行正向配线。
连接了工厂侧一次电源电缆的地线时，请务必确认本机电源的相
序。
相序检查作业过程中的电源接通时间请设定为最短时间。
用束线箍固定
安装要领书
17
4-1-2.
电源电压规格的变更

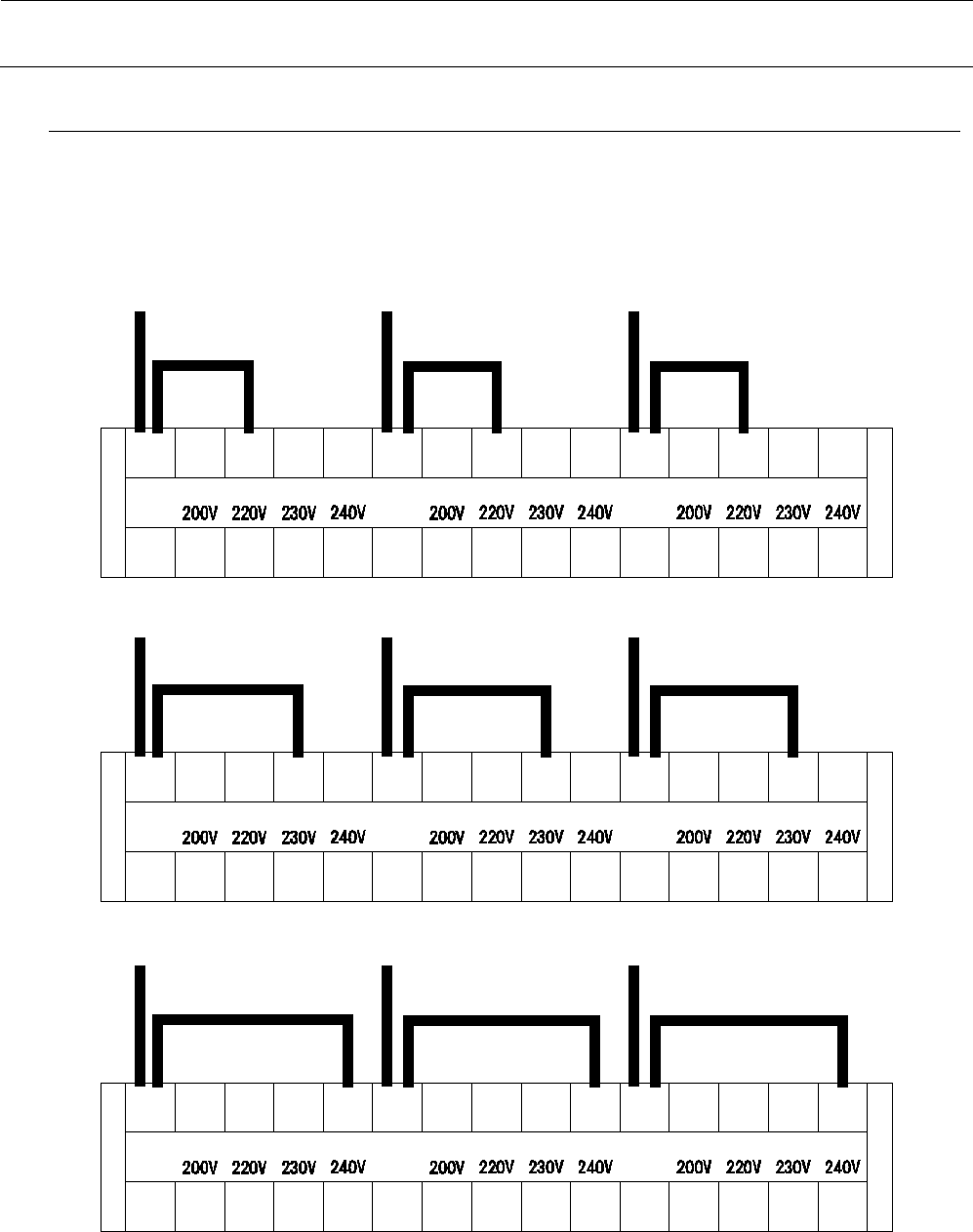

要改变电源电压时，请切换变压器的分接头及配线。
200V 系列变压器(EZ144515911)的连接 (RX-7)
※AC200V 规格不配备变压器。
U
V W
電源入力線(U) 電源入力線(V) 電源入力線(W)
U
U
U
U
V
V
V
V
W
W
W
W
AC220V 时连接
U V W
電源入力線(U) 電源入力線(V) 電源入力線(W)
U U U U V V V V W W W W
AC230V 时连接
U V W
電源入力線(U) 電源入力線(V) 電源入力線(W)
U U U U
V V V
V W W W
W
AC240V
时连接
电源输入线 (U) 电源输入线 (V) 电源输入线 (W)
电源输入线 (U) 电源输入线 (V) 电源输入线 (W)
电源输入线 (U) 电源输入线 (V) 电源输入线 (W)
