安装要领书 30 3. 使用扳手旋转各 脚的六角螺母进 行微调，以确 保 X 轴和 Y 轴的水平器显 示的水平 度在 0.05m m 以 下（ 1 刻度为 0.02m m 的水平器为 2 刻度以下， 1 刻度为 0.05mm 的水平器为 1 刻度以下）。 4. 安装本机的护罩。 是 RX - 7R 时，请按下图的顺序安 装护罩。 ① ②
安装要领书
29

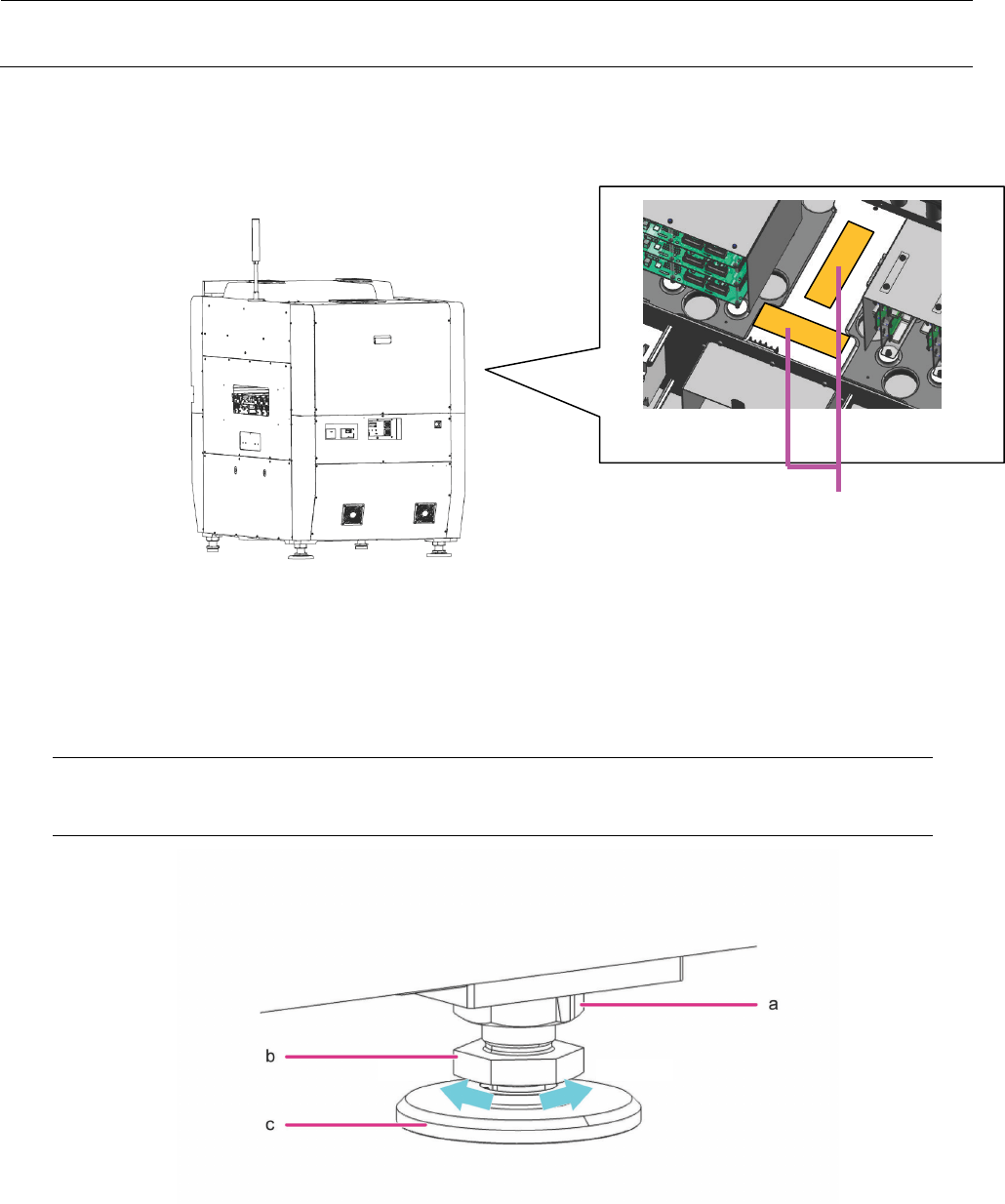

使用螺丝刀卸下本机后部的护罩，在 设置水平器用的空间之
X
方向和
Y
方向各放
1
个水平器。（ 是
RX-7R
时）
(a)
水平器
2.
为了对准本机前工序和后工序的基板搬送高度，要用扳手旋转底部脚（
RX-7: 6
个，
RX-7R: 4
个）
的六角螺母来调整基板搬送高度。
向右旋转为上升，向左旋转为下降。
注意
脚高度调整用六角螺母的
2
面宽度为
64mm
。
(a)
锁定用螺母
(b)
脚的六角螺母
(c)
脚
a
上升
下降
安装要领书
30
3.
使用扳手旋转各脚的六角螺母进行微调，以确保
X
轴和
Y
轴的水平器显示的水平度在
0.05mm
以
下（
1
刻度为
0.02mm
的水平器为
2
刻度以下，
1
刻度为
0.05mm
的水平器为
1
刻度以下）。
4.

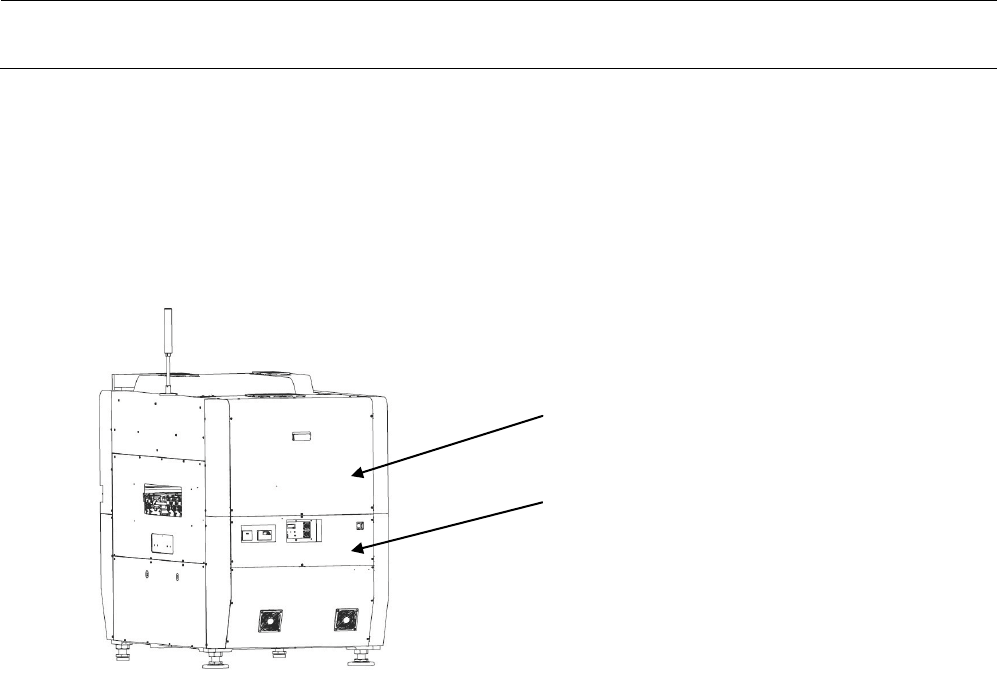

安装本机的护罩。
是
RX-7R
时，请按下图的顺序安装护罩。
①
②
安装要领书
31
6.
接通主电源前的检测
＜程序＞
① 是否进行了贴片机主体的水平调整了吗？
② 传送轨道高度是否符合用户的规格要求？
③ 调节器的锁定螺母是否被牢牢地固定？
④ 是否正确地供给干燥空气？
⑤ 电源电缆是否已与贴片机主体正确连接？
⑥ X 轴、贴装头、传送轨道等的传送用固定金属部件是否脱落？
⑦ 附属品是否正确地安装？
⑧ 外部装置是否正确地连接？
⑨ 各装置的轴是否可以用手动顺畅地转动？
• 手拿 X 轴的两端，前后是否可以顺畅转动？
• 手拿贴装板看看是否左右可以顺畅地移动？
• 用手指转动 Z 和 θ 轴堪堪是否可以顺畅地转动？
