安装要领书 11 手动移动 XY 轴时的注意事 项 把持贴片头使 XY 轴移 动时，会增加 负荷，有可能 导致精度降低。 按下图所示，按 住 X 轴框架 ( 铸件 ) 、 Z 轴框架的电缆固定板 金，使之移动 。
安装要领书
10
3-7.
贴装头单元包装材料

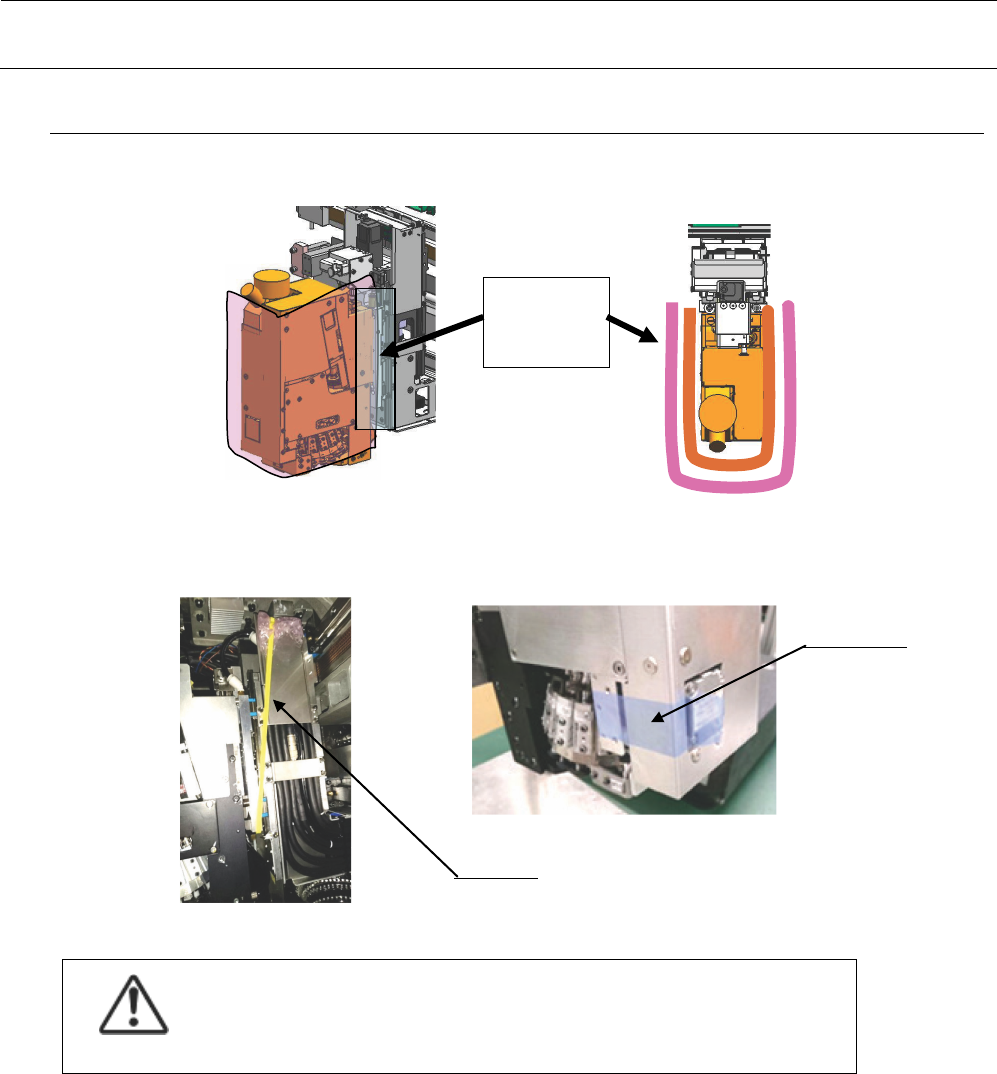

请拆下以纤维丝胶带固定的覆盖贴装头下部的防锈纸和气泡包装膜。
请切断用来固定 Z 轴的扎线扣带，剥去贴在贴装头左侧面的纤维丝胶带。
注意
手动移动
XY
轴时，请勿把持贴片头。
防锈纸
气泡包装膜
纤维丝胶带
扎线扣带
安装要领书
11
手动移动 XY 轴时的注意事项
把持贴片头使 XY 轴移动时，会增加负荷，有可能导致精度降低。
按下图所示，按住 X 轴框架(铸件)、Z 轴框架的电缆固定板金，使之移动。
安装要领书
12
3-8.
作业区域
使用电动供料器及一次性更换台车时所需的作业空间如下所示。请勿在该区域内放置物品。
3-9.
传送部位的安全措施
本机左右有传送入口和传送出口，规定了可传送基板的最大宽度。
安装于本机前后的装置请尽量靠近传送入口和传送出口安装，避免手能伸入。如果无论如何无法避免，
请采取加装安全罩等安全措施。
安全措施示例：单通道的情况下
